1. COMMENT UTILISER CE MANUEL

Ce manuel est divisé en douze chapitres. Veuillez les lire tous avant de procéder à l'installation et à la configuration du NexU.
• Le chapitre deux décrit tous les éléments du système.
• Le chapitre trois décrit comment fixer et câbler tous les éléments.
• Le chapitre quatre décrit la procédure de réglage et la définition des paramètres locaux.
• Le chapitre cinq décrit les conditions requises pour connecter le NexU au réseau du client.
• Le chapitre six définit comment faire la configuration de l'installation dans UTrack.
• Les chapitres sept et huit décrivent les menus de la ou des personnes qui sero nt en charge du contrôle de l'UTrack (logiciel NexU).
• Les chapitres neuf à onze décrivent le menu pour l'utilisateur (personne ou personnes qui fourniront le fluide).
• Le chapitre douze décrit comment calibrer les enrouleurs de tuyau.
REMARQUE: les chapitres sept à douze ne font PAS partie du processus de configuration.

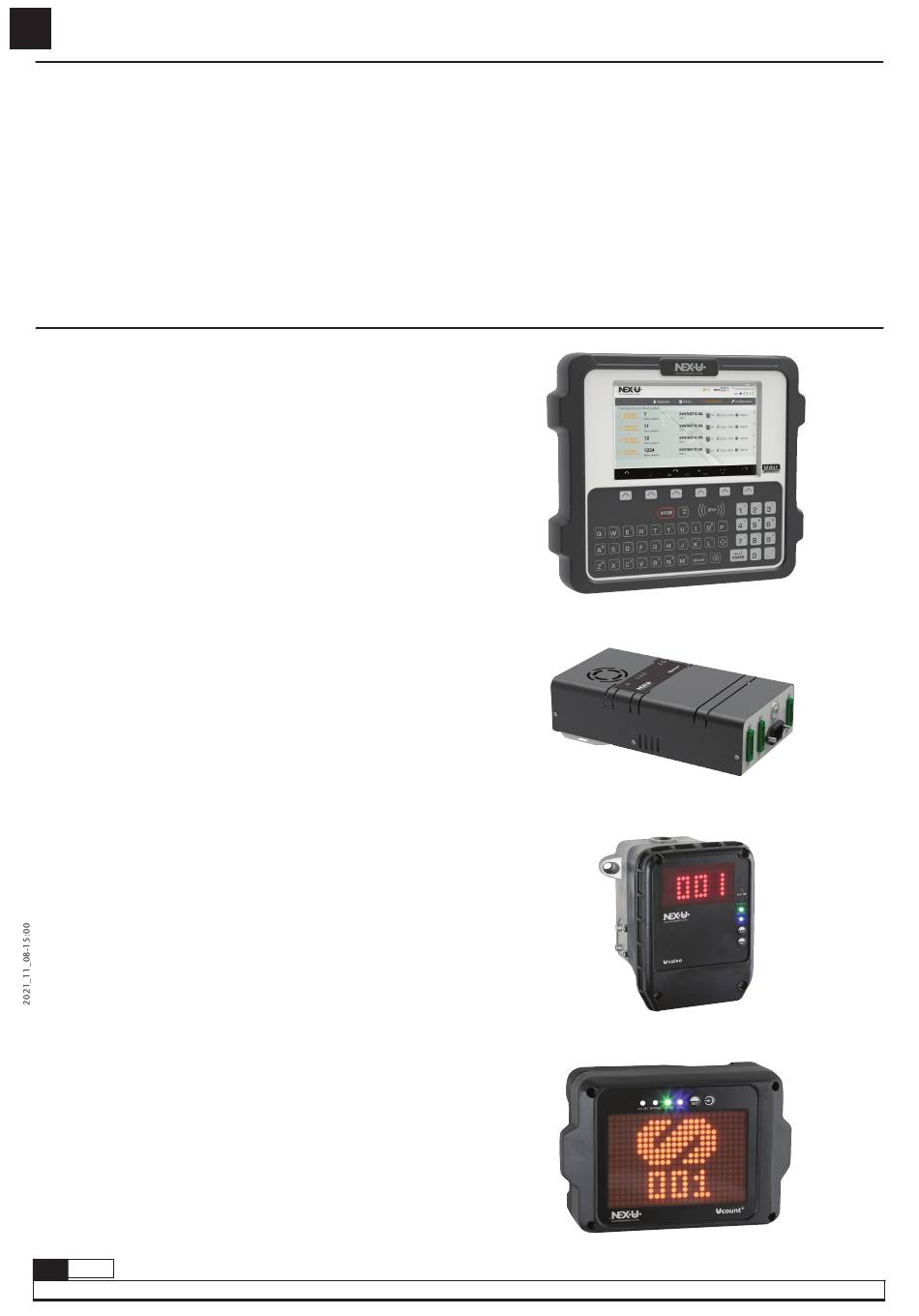

2. PRÉSENTATION DES COMPOSANTS
Nexu est composé des composants suivants :

2.1. CLAVIERS (UDAT, UDAT POWER+)

Cette unité est l'une des interfaces utilisateur / système via le clavier et
l'écran.
Il existe deux versions pour cet appareil :
• Udat Power+ qui peut gérer jusqu'à 8 électrovannes.
(puissance de sortie max. 320 W).
• Udat qui peut gérer jusqu'à 2 électrovannes.
(puissance de sortie maxi 75 W).
L'alimentation doit être de 115 VAC ou 230 VAC - 50 Hz.
2.2. ALIMENTATION SUPPLÉMENTAIRE
(UPOWER, UPOWER+)
UPower se connecte à l'aide d'un câble canbus à une UValve, UValve +,
UMeter, UMeter +, UCount ou UView chaque fois que l'alimentation
fournie par un clavier UDat n'est pas présente.
Il existe deux versions pour cet appareil:
• UPower+ pouvant gérer jusqu'à 8 électrovannes.
(puissance de sortie maxi 320 W).
• UPower pouvant gérer jusqu'à 2 électrovannes.
(puissance de sortie maxi 75 W).
L'alimentation doit être de 115 VAC ou 230 VAC - 50 Hz.
2.3. UNITÉ DE CONTRÔLE DE DÉBIT (UVALVE)
Cette unité de contrôle de flux est composée de:
• Une électrovanne.
• Un pulseur (328 impulsions par litre).
• Un filtre.
• Una carte électronique qui contrôle une partie de la procédure de
distribution. Il comprend un écran intégré qui peut afficher le
numéro de l'enrouleur de Tuyau (en état de veille) et la quantité
livrée (lors de la distribution)
• Un module Bluetooth qui connecte l'appareil à un UVision.
Il peut être relié au système via CANBUS ou Wi-Fi
connexion sont en F1/2" (entrée et sortie).
Compatible avec l'huile et le refroidissement.

2.4 GESTION DE LA DISTRIBUTION DE FLUX (UCOUNT)

Il est utilisé pour contrôler une unité de contrôle de débit externe
(électrovanne 24VDC et pulseur). Il peut être considéré comme la partie
électronique d'une UValve et, par conséquent, il dispose d'un affichage
qui fonctionne de la même manière que l'UValve.
Il peut être lié au système via CANBUS ou Wi-Fi
Il dispose d'un module Bluetooth qui connecte l'appareil à un UVision.
100
838 861 R. 11/21
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
®
. Les filetages de
®
