3. INSTALACIÓN Y CABLEADO

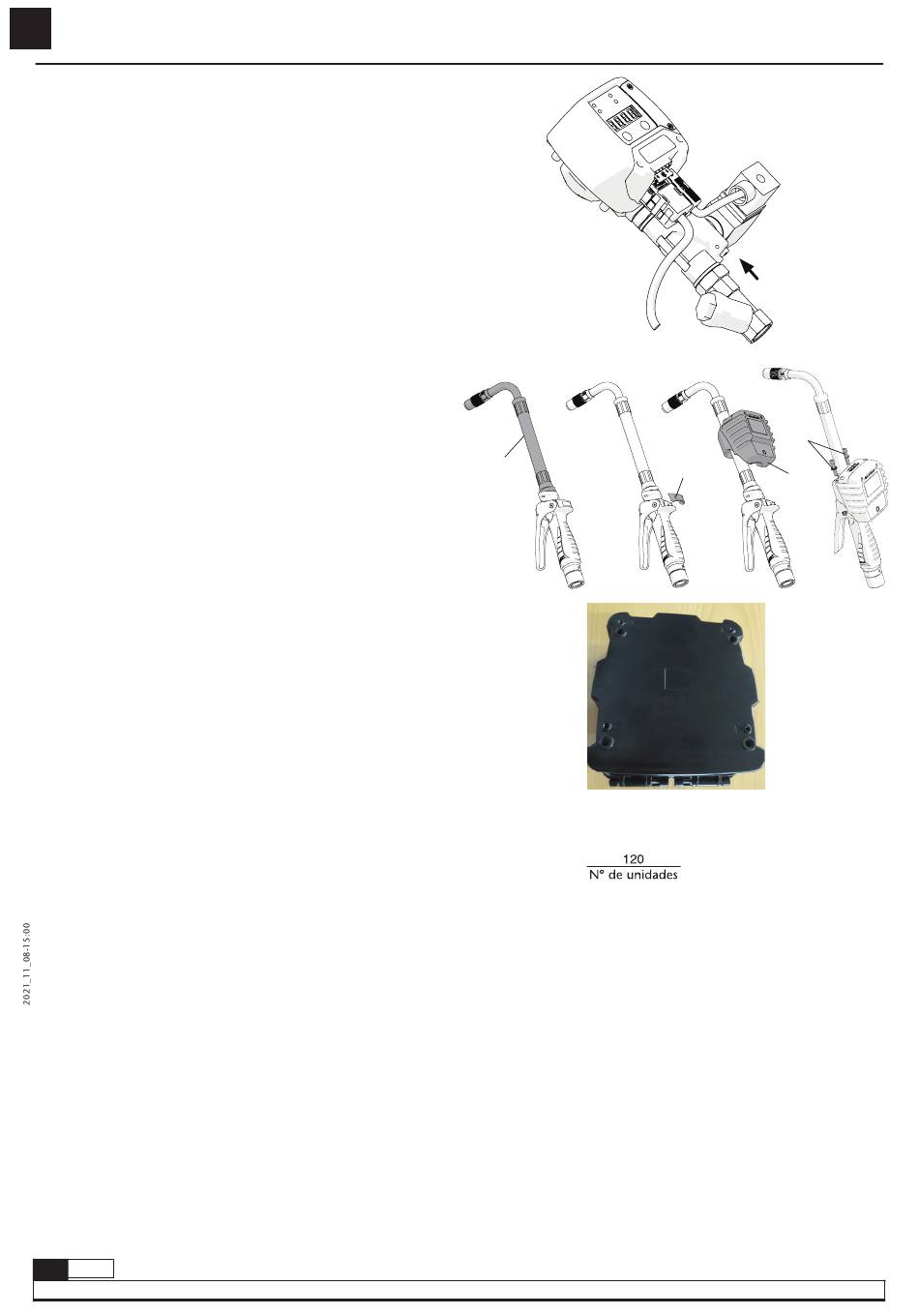

3.3.5 UMETER / UMETER+

Este equipo está diseñado para ser instalado directamente en la tubería de
distribución. El medidor tiene una conexión BSP de 1/2" tanto en la
entrada como en la salida. También incluye una incluye una brida de
entrada y una brida de salida con asiento para una junta tórica.
Evite instalar la unidad entre conexiones rígidas para evitar la transmisión
de esfuerzos de la tubería.
Se recomienda instalar un sistema de alivio de presión en la línea para
evitar daños por expansión térmica.
Para evitar daños por suciedad o partículas sólidas transportadas por el
fluido se recomienda la instalación de un filtro de malla 200 en la entrada
de la unidad.
Se aconseja instalar la electroválvula asociada al UMeter en la entrada de
la unidad. No instale la válvula solenoide en la salida de la unidad para
evitar que la unidad se presurice cuando la válvula esté cerrada.

3.3.6 UVISION / UVISION+

Siga el siguiente procedimiento para instalar la unidad UVision en una
pistola de control:
1. Monte la salida de extensión (1) si aún no está conectada.
2. En el caso de que la pistola de control tenga la tapa de plástico (2)
montada, retírela con un destornillador o herramienta similar. La
cubierta está montada a presión, debe quitarse fácilmente. Si la
cubierta de la brida está montada, retírela también.
3. Deslice la unidad UVision (3) a través de la salida de extensión (1) hasta
que quede bien encajada en la brida.
4. Mediante el kit de tuerca, tornillo y arandela (4) suministrado, sujete
la unidad a la brida como se indica en la figura.

3.3.7 UTANK

La unidad puede fijarse a la pared o a otros accesorios de la instalación
por medio de las fijaciones traseras (1).

3.4 CABLEADO DE RED

El cableado NexU tiene cinco hilos (AZUL / BLANCO / PANTALLA / ROJO
/ NEGRO). Aunque no es obligatorio seguir esta secuencia, es muy
recomendable hacerlo para seguir este manual.
Siguiendo las convenciones internacionales, el azul/blanco y la pantalla se
utilizan para la transferencia de información y el rojo/negro para la
alimentación (en nuestro caso 24 VDC).
No en todos los casos, todos los elementos deben ser alimentados por la
red. En algunos de los elementos, la tensión proviene de una
fuente externa.
Un breve resumen:
• UDat / UDat Power+: 110 VAC / 240 VAC de la red eléctrica
del cliente.
• UPower / UPower+: 110 VAC / 240 VAC de la red eléctrica
del cliente.
• UValve: 24 VDC de la red NexU.
• UCount: 24 VDC de la red NexU.
• UView: 24 VDC de la red NexU.
• UMeter/ UMeter+: 24 VDC de la red NexU.
• UVision / UVision+: 24 VDC de la red NexU.
• UPulser / UPulser+: 24 VDC de la red NexU.
• UTank: 110 VAC / 240 VAC de la red eléctrica del cliente.
• UNet: 110 VAC / 240 VAC de la red eléctrica del cliente.
Las unidades que son alimentadas por la red eléctrica del cliente,
transfieren tensión a las unidades que son alimentadas por la red NexU.
Por lo tanto, NO ALIMENTE DOS UNIDADES AL MISMO TIEMPO DE
DISTINTAS FUENTES DE 110 VAC / 240 VAC.
66
838 861 R. 11/21
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
1
A título orientativo, la longitud máxima de un cableado procedente de
una fuente de 110 VAC / 240 VAC tiene que ser:
Longitud Máxima =
2 < Nº de unidades < 8
Nota: Como el bus CAN es un bus para aplicaciones industriales, está
protegido contra los parásitos y otras perturbaciones que puedan existir
en un taller. Sin embargo, para tener un buen funcionamiento, se deben
respetar las siguientes reglas:
• Conecte siempre las armaduras/escudos en los dos extremos
de la línea.
• Los cables de red no deben colocarse cerca o en paralelo
con las fuentes de alimentación o los cables de alimentación; si no
es posible evitar el cruce de estos cables, debe hacerse en un
ángulo de 90º.
• Si el cable de alimentación y el cable de red deben ir de la misma
manera, estos deben estar separados con el cable de
alimentación en un lado y el cable de red en el otro.
• Nunca conecte la tensión a un equipo sin antes haber
verificado
que
el
hecho correctamente.
FLOW
DIRECTION
4
2
3
cableado
de
tierra
está
