1. ÜBER DIE VERWENDUNG DIESER ANLEITUNG
Dieses Handbuch ist in zwölf Kapiteln aufgeteilt. Bitte lesen Sie alle Kapitel bevor Sie mit der Installation und Konfiguration des
NexU beginnen.
• Kapitel 2: beschreibt alle Elemente des Systems.
• Kapitel 3: erklärt wie Sie alle Elemente befestigen und verdrahten.
• Kapitel 4: erklärt das Einstellverfahren und die Definition der lokalen Parameter.
• Kapitel 5: beschreibt die Voraussetzungen für die Verbindung des NexU an das Kundennetz.
• Kapitel 6: bestimmt wie Sie die Konfiguration der Anlage im UTrack vornehmen.
• Kapiteln 7 und 8: werden die Menüs für die Person(en) beschrieben, die für die Steuerung des UTrack (NexU-Software) zuständig sein werden.
• Kapiteln 9, 10 und 11: beschreibt das Menu für die Anwender (Person(en), die Flüssigkeit zuführen werden).
• Kapitel 12: erklärt wie man den schlauchhaspeln Kalibriert.
HINWEIS: Kapiteln sieben bis zwölf sind NICHT Teil des Konfigurationsprozesses.

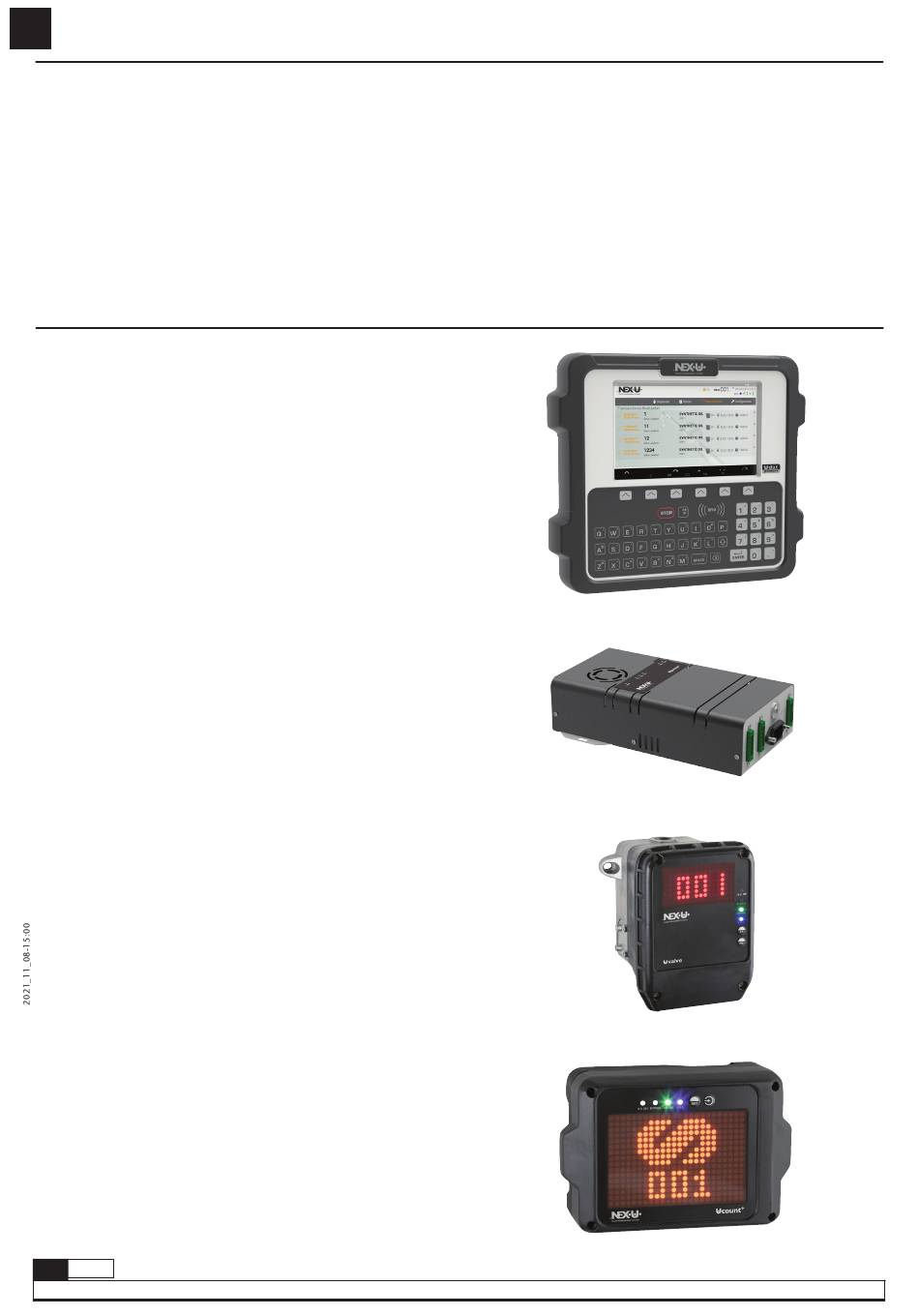

2. KOMPONENTEN DARSTELLUNG

Nexu setzt sich aus folgenden Komponenten zusammen:

2.1. TASTATUREN (UDAT, UDAT POWER+)

Diese Einheit ist eine der Schnittstellen Benutzer / System über die
Tastatur und das Display.
Es gibt zwei Versionen von diese Einheit:
• Udat Power+ der bis zu 8 Magnetventile öffnen kann.
(Max. Ausgangsleistung 320 W).
• Udat der bis zu 2 Magnetventile öffnen kann.
(Max. Ausgangsleistung 75 W).
Die Stromversorgung soll 115 VAC oder 230 VAC – 50 Hz sein.
2.2. ZUSÄTZLICHE STROMVERSORGUNG
(UPOWER, UPOWER+)
UPower wird über ein CAN bus cable an eine UValve, UValve+, UMeter,
UMeter+, UCount oder UView angeschlossen, wenn die Stromversorgung
über ein UDat Tastatur nicht vorhanden ist.
Es gibt zwei Versionen von diese Einheit:
• UPower+ der bis zu 8 Magnetventile öffnen kann.
(Max. Ausgangsleistung 320 W).
• UPower der bis zu 2 Magnetventile öffnen kann.
(Max. Ausgangsleistung 75 W).
La fuente de alimentación puede ser de 115 VAC o 230 VAC - 50 Hz.
2.3. DURCHFLUSSSTEUEREINHEIT (UVALVE)
Dieses Durchflusssteuereinheit besteht aus:
• Ein Magnetventil.
• Ein Impulsgeber (328 Impulse pro Liter).
• Ein Filter.
• Eine elektronische Leiterkarte qdie einen Teil des Dosiervorgangs
steuert. Es verfügt über ein integriertes Display, das die Nummer der
Schlauchhaspel (im Stand-by-Zustand) und die abgegebene Menge
(bei Abgabe) anzeigen kann.
• Ein Bluetooth-Modul dass den Gerät mit einer UVision verbindet.
Es kann über CANBUS oder Wi-Fi
Die Anschlussgewinde sind F1/2 (Einlass und Auslass).
Kompatibel mit Öl und Kühlung.
2.4 DURCHFLUSS-VERTEILUNGSMANAGEMENT
(UCOUNT)
Es wird zur Ansteuerung eines externen Durchflusssteuereinheit benutzt
(24VDC Magnetventil und Impulsgeber). Es kann als der elektronische
Teil eines UValve betrachtet werden und verfügt daher über ein Display,
das auf die gleiche Weise wie im UValve funktionieren wird.
Es kann über CANBUS oder Wi-Fi
Es hat ein Bluetooth-Modul, dass den Gerät mit einer UVision verbindet.
