1
X71
A
X72
2
B
X10
POWER
X10
2 1
3 4
AVENTICS | DDL | R499050020–BDL–001–AD

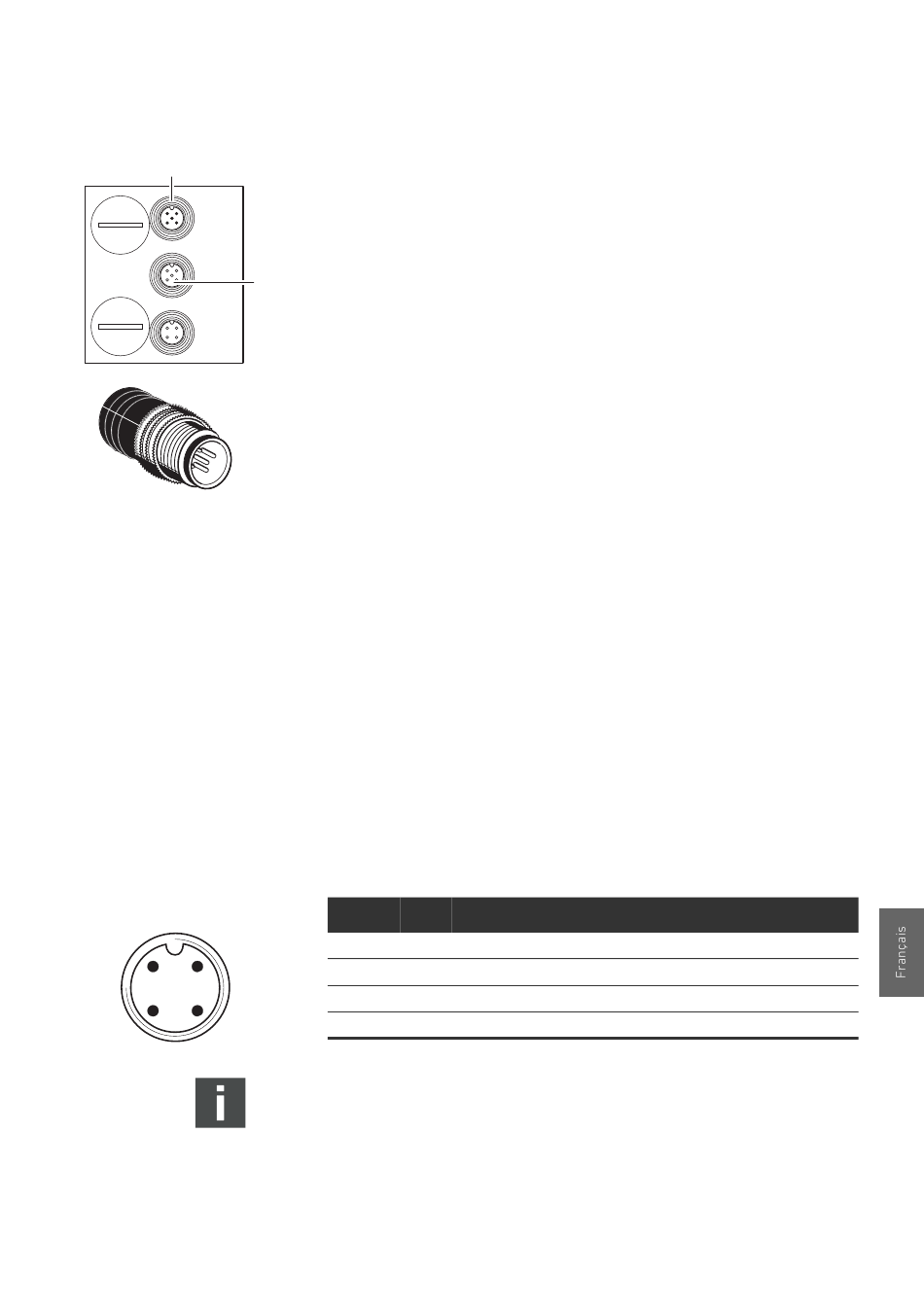

Procéder comme suit pour raccorder les lignes de transmission
sur le coupleur de bus lors de l'emploi du module en tant que
station intermédiaire :
1. Raccorder le coupleur de bus entrant au X71 (1).
2. Relier au module suivant le coupleur de bus sortant via la
sortie X72 (2).
Procéder comme suit pour raccorder les lignes de transmission
sur le coupleur de bus, en utilisant le module en tant qu'unique
ou dernière station :
1. Raccorder le coupleur de bus entrant au X71 (1).
2. Munir le raccordement X72 (DDL OUT) (2) du connecteur
terminal DDL (image à gauche, voir « Pièces de rechange et
accessoires » à la page 161). Une terminaison de conduite
est ainsi garantie et le système de distributeurs est
conforme à l'indice de protection IP 65.
6.3.2 Raccordement de l'alimentation en tension au
coupleur de bus
L'électronique du coupleur de bus est alimentée par le DDL (X71).
Les distributeurs peuvent être alimentés avec deux tensions
externes (24 V) par le connecteur X10 (POWER). Lors du
raccordement de l'alimentation externe des distributeurs du
coupleur de bus, respecter l'affectation des broches représentée
dans le Tab. 6.
Tableau 6 : Affectation du connecteur X10 (POWER), M12, codage A
Broche X10 Affectation
1 U Première alimentation en tension des distributeurs
Q1
2 U Deuxième alimentation en tension des distributeurs
Q2
3 OV Masse pour U
4 Mise à la terre
Il n'existe aucune séparation galvanique entre les tensions
du coupleur de bus et les alimentations en tension externes
U et U . Les câbles 0 V sont reliés entre eux. Les
Q1 Q2
tensions d'alimentation doivent provenir du même bloc
d'alimentation que celui qui alimente le coupleur de bus !
et U
Q1 Q2
131
Montage
