8.14.5 Echanger l'accouplement moteur/boîte (moteur SSD)
ATTENTION : Danger d'écrasement !
Le groupe moteur-boîte est très lourd. Risque de blessure pour les mains !
· Veuillez tenir compte du poids élevé.
Conditions préalables :
· Clé mâle coudée pour vis à six pans creux de 5/8"
· Clé mâle coudée pour vis à six pans creux de 7/8"
· Clé mâle coudée pour vis à six pans creux de 5/16"
· Clé mâle coudée pour vis à six pans creux de 6mm
· Tournevis cruciforme, taille 2
· Clé à pipe de 10 mm
· Clé à pipe de 1/2"
· Clé à pipe de 1/4"
· Clé à pipe de 5/16"
· Clé dynamométrique 0 – 20 Nm (ou similaire)
· Clé dynamométrique 5 – 25 Nm (ou similaire)
· Clé dynamométrique 10 – 80 Nm (ou similaire)
· Deux blocs en bois longitudinaux d'au moins 14 x 14 x 30 cm

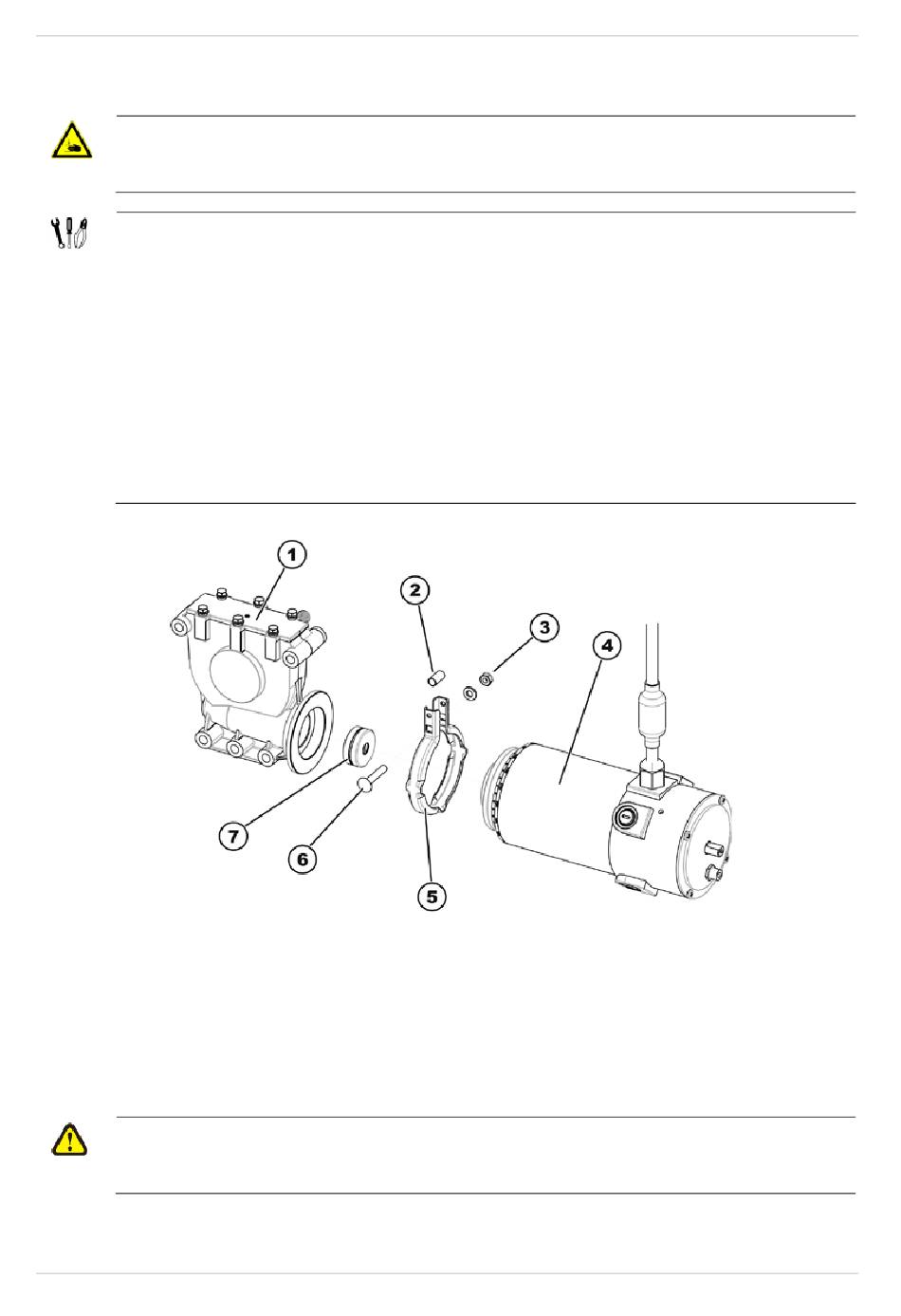

Démonter l'accouplement moteur/boîte :
·
Démontez le groupe moteur-boîte comme décrit au chapitre 8.14.2.
·
Desserrez et enlevez l'écrou autobloquant (4) avec une clé à pipe de 10 mm.
·
Enlevez le boulon brut à tête bombée et collet carré qui maintient la bague de fermeture (2).
·
Ecartez la bague de fermeture avec précaution et enlevez-la.
ATTENTION !
Risque de dommages matériels en cas de manipulation incorrecte de l'accouplement.
· Procédez prudemment pour ne pas endommager l'accouplement moteur-boîte.
·
Ecartez prudemment moteur (3) et boîte (1).
