8.22.5 Echangez le coussin repose-jambes du repose-jambes central (électrique &
manuel)
Conditions préalables :
· Clé mâle coudée pour vis à six pans creux 1/64"

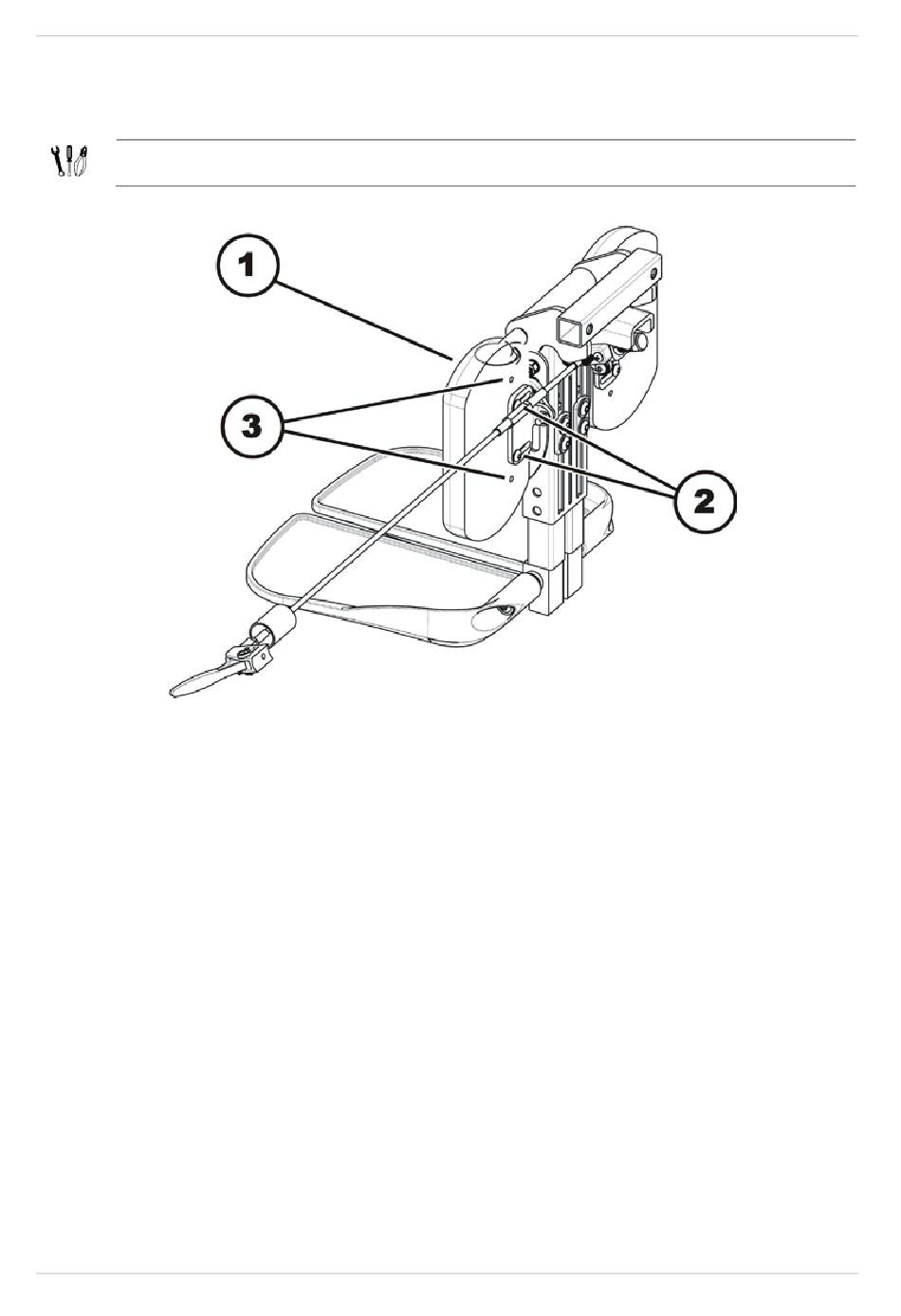

L'illustration présente un repose-jambes manuel. La fixation sur le siège est quasiment identique
pour les deux repose-jambes.
Démonter le coussin repose-jambes :
·
Dans la mesure du possible, amenez le lift à la position supérieure.
·
Si possible, basculez le fauteuil avec le module de basculement autant que possible en arrière.
·
Arrêtez la commande.
·
Desserrez et enlevez les deux vis à six pans creux (2) avec une clé mâle coudée pour vis à six
pans creux de 1/64 mm.
·
Enlevez le coussin repose-jambes (1).
Monter le coussin repose-jambes :
·
Montez les pièces dans l'ordre inverse.
·
A l'aide des différents trous (3) des coussins repose-jambes et des fixations des coussins
repose-jambes, les coussins repose-jambes peuvent être montés à différentes hauteurs et
largeurs. Ceci doit être adapté à l'utilisateur.
