MANUEL DE MAINTENANCE
8.12 Walking Beam inférieur
Conditions préalables :
· Clé mâle coudée pour vis à six pans creux de 5/8"
· Clé mâle coudée pour vis à six pans creux de 5/16"
· Tournevis cruciforme, taille 2
· Clé à pipe de 1/2"
· Clé dynamométrique 5 – 25 Nm (ou similaire)
· Deux blocs en bois longitudinaux d'au moins 14 x 14 x 30 cm
Démonter le Walking Beam inférieur :
·
Enlevez la roue motrice, comme décrit au chapitre 8.9.1.
·
Enlevez la tête de direction avant comme décrit au chapitre 8.16.
·

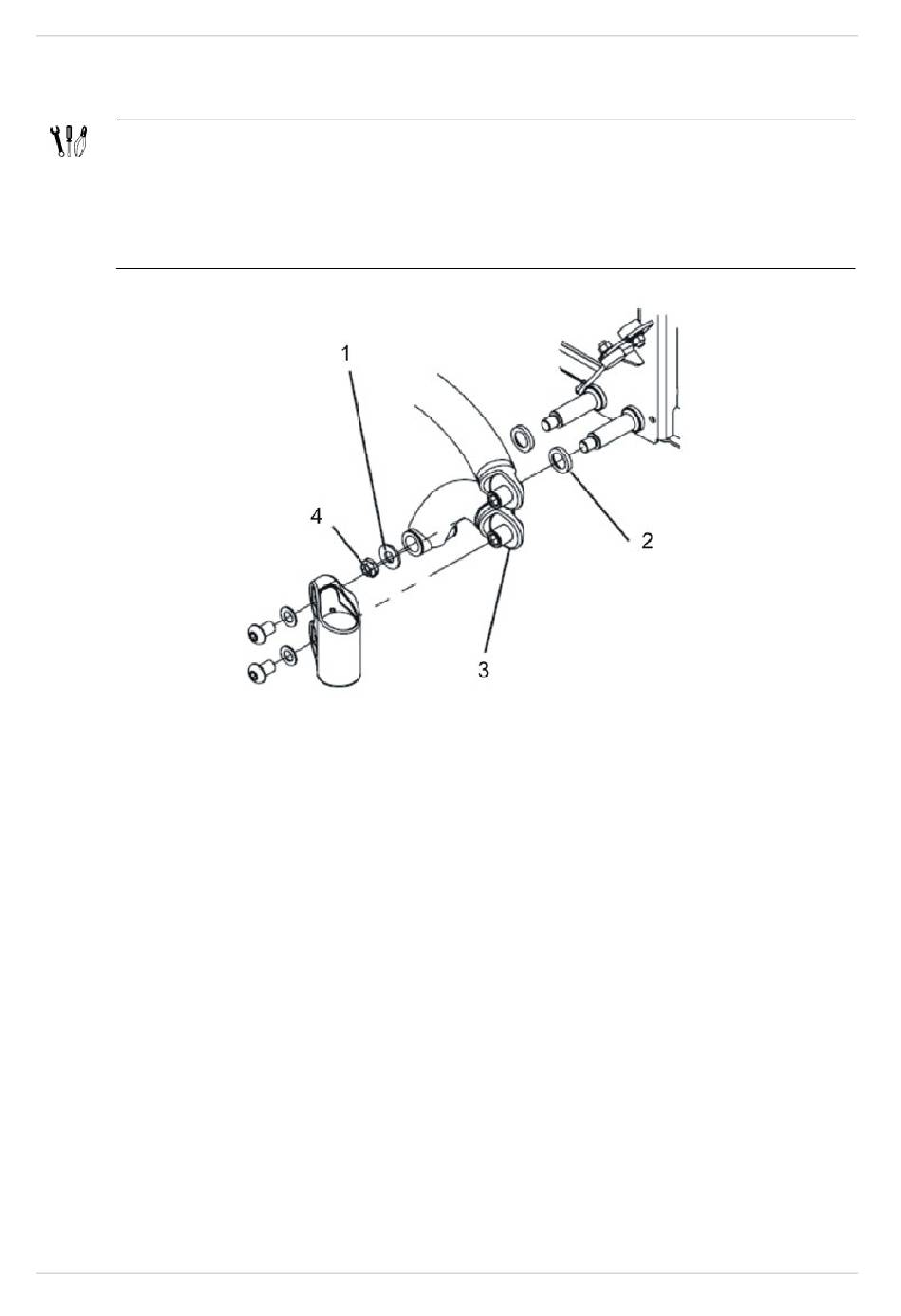

Enlevez l'écrou (4) avec une clé à pipe de 1/2".
·
Enlevez la rondelle (1).
·
Retirez le Walking Beam inférieur (3) de l'axe.
·
Enlevez la rondelle d'écartement (2) de l'axe.
Monter le Walking Beam inférieur :
·
Montez les pièces dans l'ordre inverse.
·
Serrez l'écrou (4) avec 18 Nm.
100
®
Invacare - TDX-SP / TDX-SP N
