8.22.3 Echanger le repose-jambes LNX central électrique (siège Modulite)
AVERTISSEMENT : Danger d'écrasement !
Le repose-jambes est très lourd. Risque de blessure pour les mains et les pieds !
· Veuillez tenir compte du poids élevé.
Conditions préalables :
· Clé mâle coudée pour vis à six pans creux de 4 mm
· Clé polygonale ou clé à fourche de 10 mm
Monter le repose-jambes LNX central électrique :
·
Dans la mesure du possible, amenez le lift à la position supérieure.
·
Si possible, basculez le fauteuil avec le module de basculement autant que possible en arrière.
·
Arrêtez la commande.
·
Débranchez la fiche mâle du vérin de repose-jambes du module de vérin.
·
Desserrer les vis (3) avec la clé mâle coudée pour vis à six pans creux de 6 mm. Tirer
l'ensemble du repose-jambes hors de l'assise par le devant.
·
Desserrer et enlever les vis (1) y compris les écrous et les rondelles avec une clé mâle
coudée pour vis à six pans creux de 4 mm et une clé polygonale ou clé à fourche de 10 mm.
·

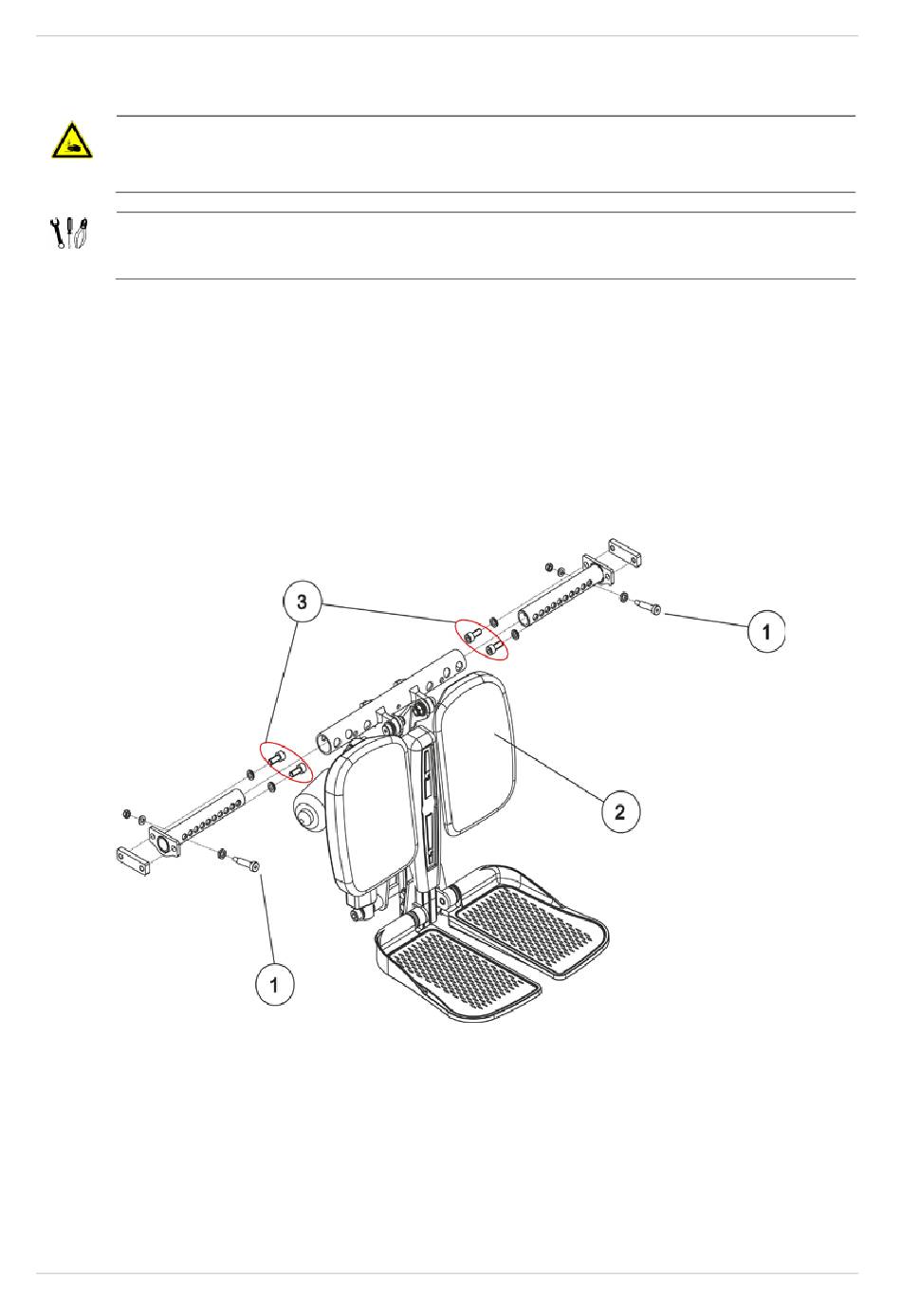

Echanger le repose-jambes (2).
