8.14.3 Echanger/tourner la bague de fermeture du groupe moteur-boîte (moteur
SSD)
ATTENTION : Danger d'écrasement !
Le groupe moteur-boîte est très lourd. Risque de blessure pour les mains !
· Veuillez tenir compte du poids élevé.
Conditions préalables :
· Clé à douille, 10 mm

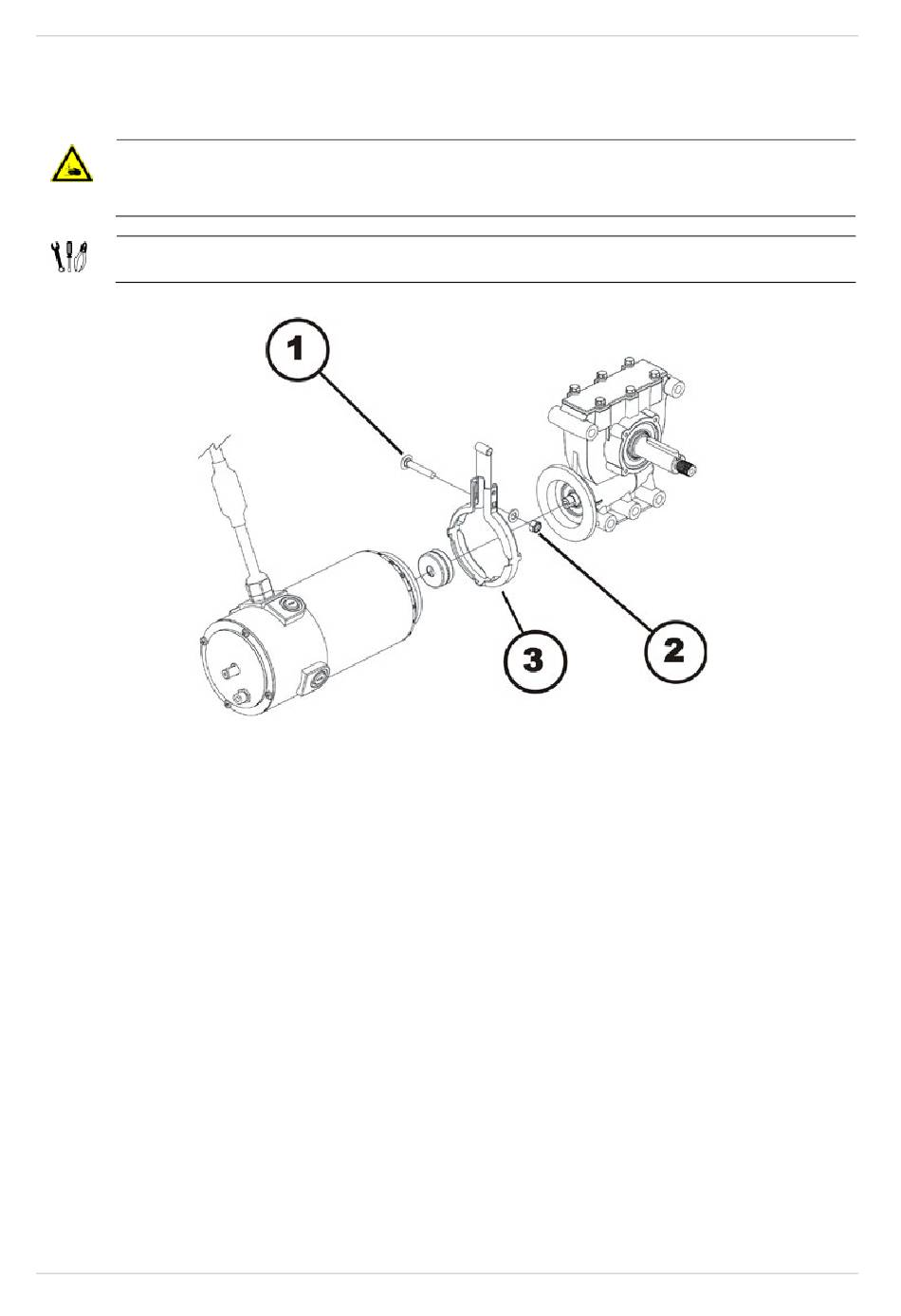

Démonter la bague de fermeture :
·
Démontez le groupe moteur-boîte comme décrit au chapitre 8.14.2.
·
Desserrez et enlevez l'écrou (2) autobloquant y compris la rondelle avec une clé à pipe de
10 mm.
·
Enlevez le boulon brut à tête bombée (1) et collet carré qui maintient la bague de fermeture
(3).
·
Ecartez la bague de fermeture avec précaution et enlevez-la.
Monter la bague de fermeture :
·
Montez la bague de fermeture de façon à ce que le trou carré pour le boulon brut à tête
bombée et collet carré se trouve du côté intérieur du fauteuil roulant.
·
Emboîtez le boulon brut à tête bombée et collet carré dans la bague de fermeture.
·
Montez la rondelle et l'écrou autobloquant.
·
Ne serrez pas l'écrou autobloquant définitivement vu que le moteur doit encore être aligné lors
du montage.
