8.17.3 Echanger le vérin de basculement
Remarque
Ce chapitre ne traite que l'échange du vérin de basculement.
Pour échanger le module de basculement complet, veuillez procéder comme décrit au chapitre
8.17.1.2 ou 8.17.2.
AVERTISSEMENT : Danger d'écrasement!
Le fauteuil roulant est très lourd. Risque de blessure pour les mains si le siège est rabattu
involontairement !
· Ayez recours à des techniques de levage correctes.
· Bloquez le siège avec soin avant de démonter le vérin.
Conditions préalables :
· Pince pour circlips
· Pince coupante de côté
· Serre-câbles
Remarque
Remarquez bien le réglage du siège. Marquez les positions de montage, l'alignement, la pose
des câbles etc. Faites éventuellement des photos avec un appareil photo numérique.
Chaque modification du réglage du siège a une influence sur le centre de gravité du fauteuil
roulant. En cas de modification du réglage du siège, contrôler le réglage du système anti-bascule
et le réajuster le cas échéant comme décrit au chapitre.
Démonter le vérin de basculement :
·
Dans la mesure du possible, amenez le lift à la position supérieure.
·
Si possible, basculez le fauteuil avec le module de basculement autant que possible en arrière.
·
Arrêtez la commande.
Le module du vérin est monté sur le bord avant du porte-siège pour le vérin du lift et le vérin de
basculement.
·

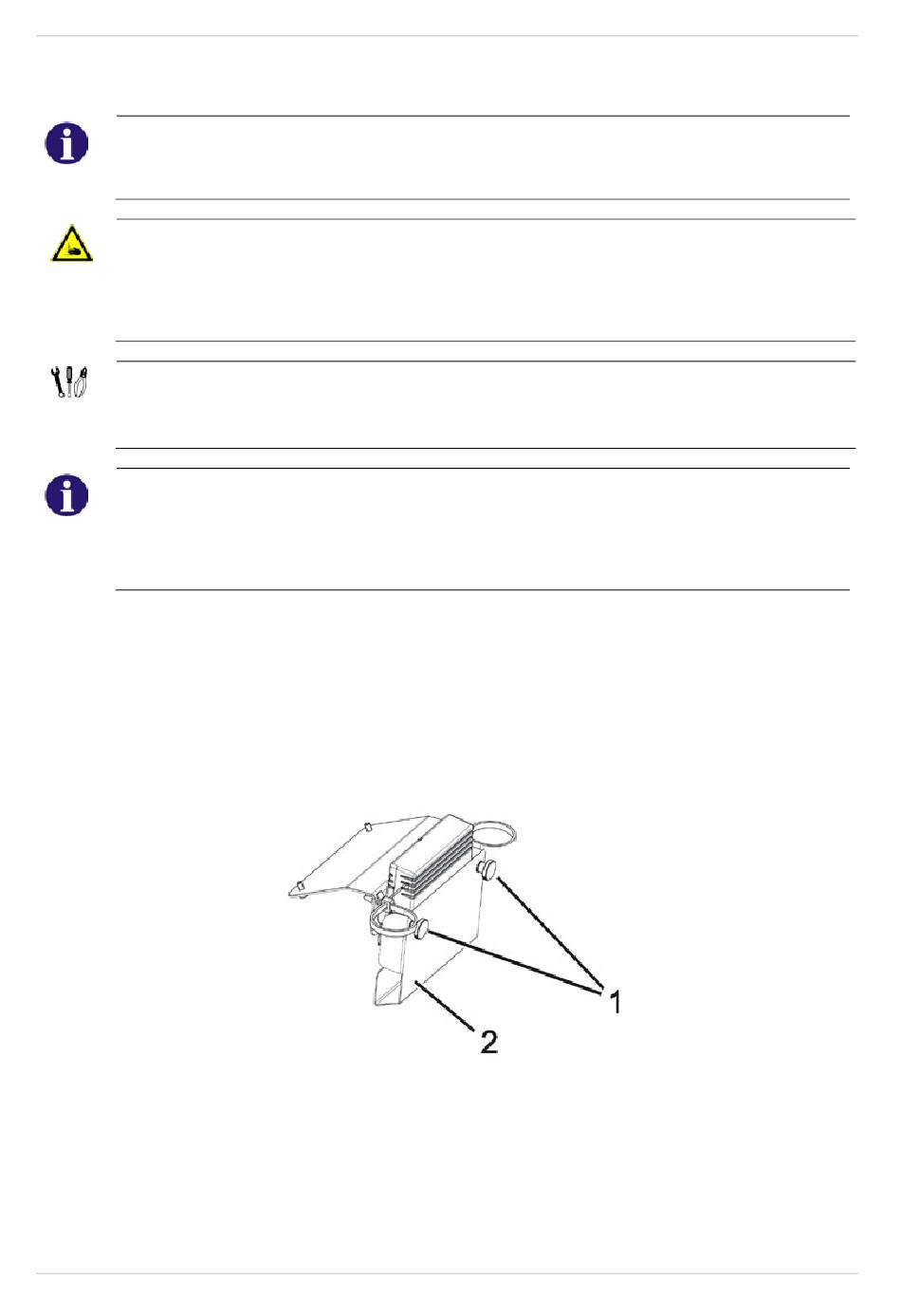

Enlevez les deux vis moletées (1) y compris les rondelles.
·
Enlevez le couvercle (2).
·
Débranchez les fiches mâles du module de vérin.
