8.19.3 Échanger le module du réglage de lift/de l'angle d'assise
Remarque
L'échange du module de réglage de l'angle d'assise a lieu de la même manière.
PRUDENCE : Danger d'écrasement !
Le siège/porte-siège est très lourd. Risque de blessure pour les mains et les pieds !
· Faites attention à vos mains et à vos pieds.
· Ayez recours à des techniques de levage correctes.
Conditions préalables :
· Clé mâle coudée pour vis à six pans creux de 3 mm
· Clé à fourche de 10 mm
· Clé mâle coudée pour vis à six pans creux de 5 mm
· Clé Torx T25
· Clé Torx T40
· Pince coupante de côté
· Serre-câbles
· Enlevez les repose-jambes.
· Amenez, si possible, le réglage de l'angle
d'assise tout en arrière.
· Mettez le dispositif électronique à l'arrêt au
manipulateur.
· Enlevez le coussin du siège.

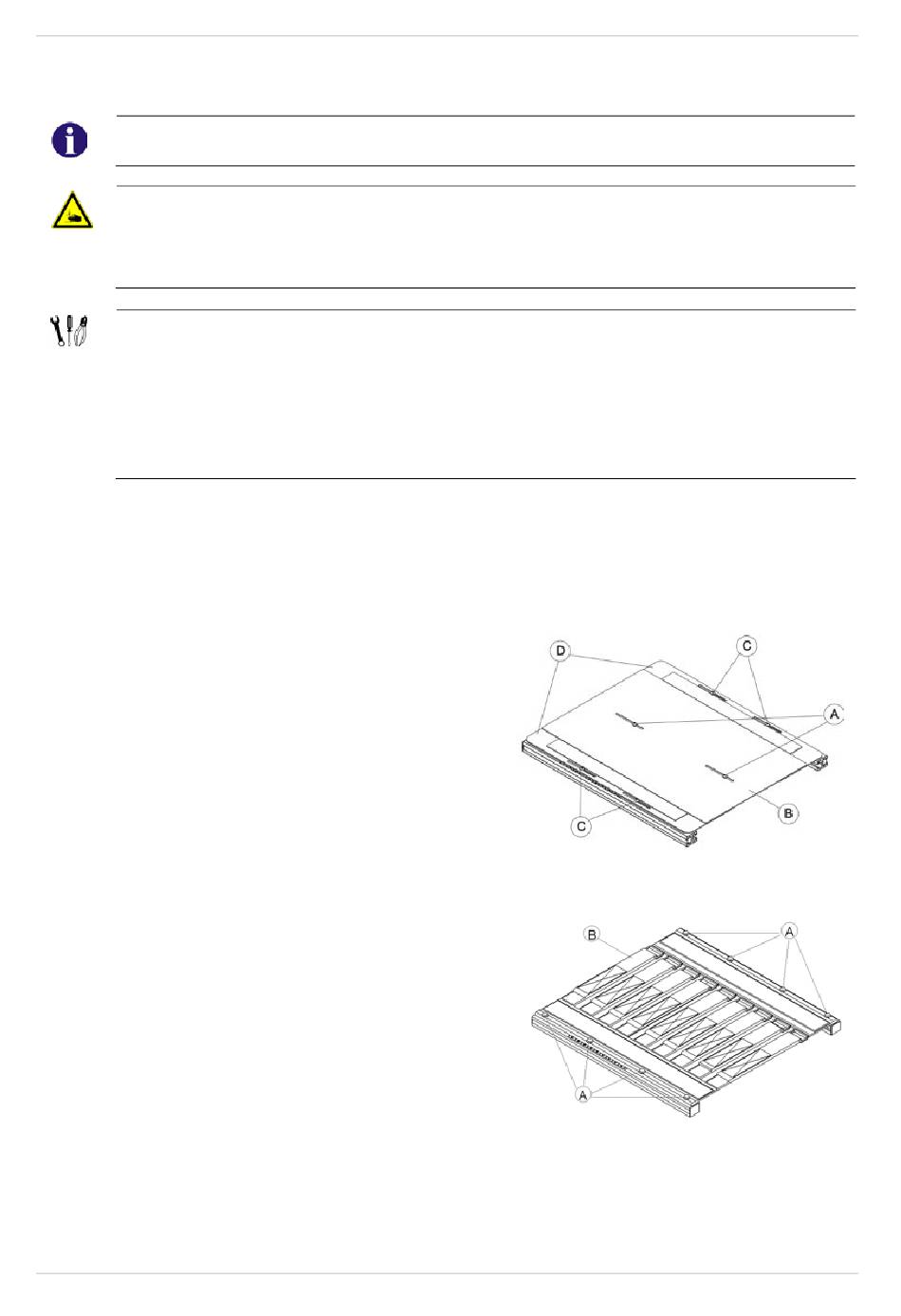

· Desserrez et enlevez les vis qui bloquent la tôle
d'assise centrale (A) avec une clé mâle coudée
pour vis à six pans creux de 3 mm.
· Enlevez la tôle d'assise centrale (B).
· Desserrez et enlevez les vis qui bloquent les
tôles d'assise latérales des deux côtés (C) avec
une clé mâle coudée pour vis à six pans creux
de 3 mm.
· Enlevez les tôles d'assise latérales (D).
ou
· Enlevez le coussin du siège.
· Desserrez et enlevez les vis qui bloquent le siège
à sangles des deux côtés (A) avec une clé Torx
T25.
· Enlevez le siège à sangles (B).
