8.8
Fourches de roue devant/derrière
8.8.1
Echanger la fourche de roue
Conditions préalables :
· Tournevis cruciforme, taille 2
· Clé à pipe de 5/8"

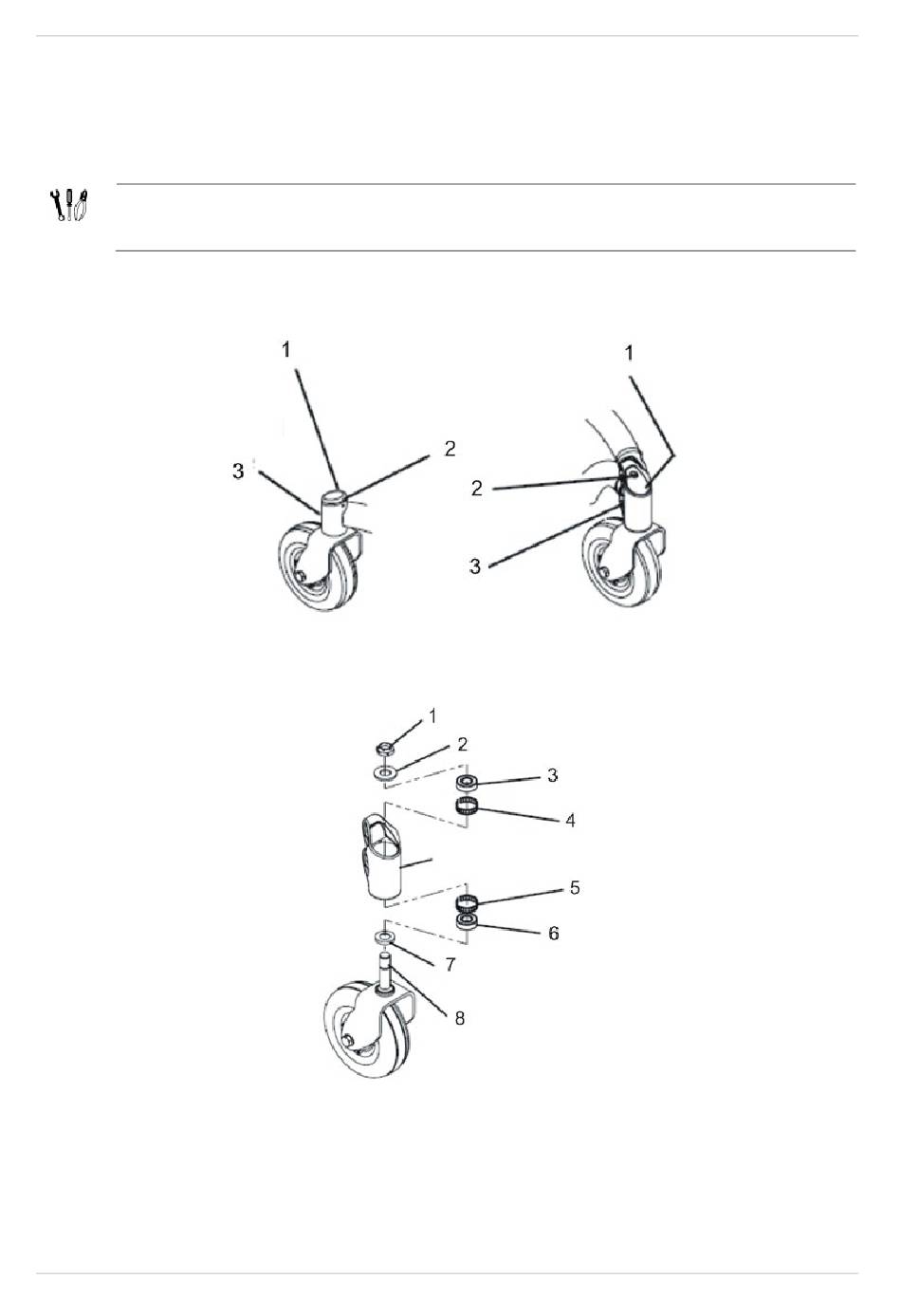

Démonter les fourches de roue :
·
Desserrez la vis à empreinte cruciforme (2).
·
Enlevez le cache (2) de la tête de direction (3).
·
Enlevez l'écrou (1) avec une clé à pipe de 5/8 mm.
·
Enlevez la rondelle (2).
·
Retirez la fourche de roue (8) et la rondelle d'écartement (7) par le bas.
·
Si nécessaire, enlevez les roulements à billes (3) ainsi que (6) les bagues de
tolérance (4) et (5).
