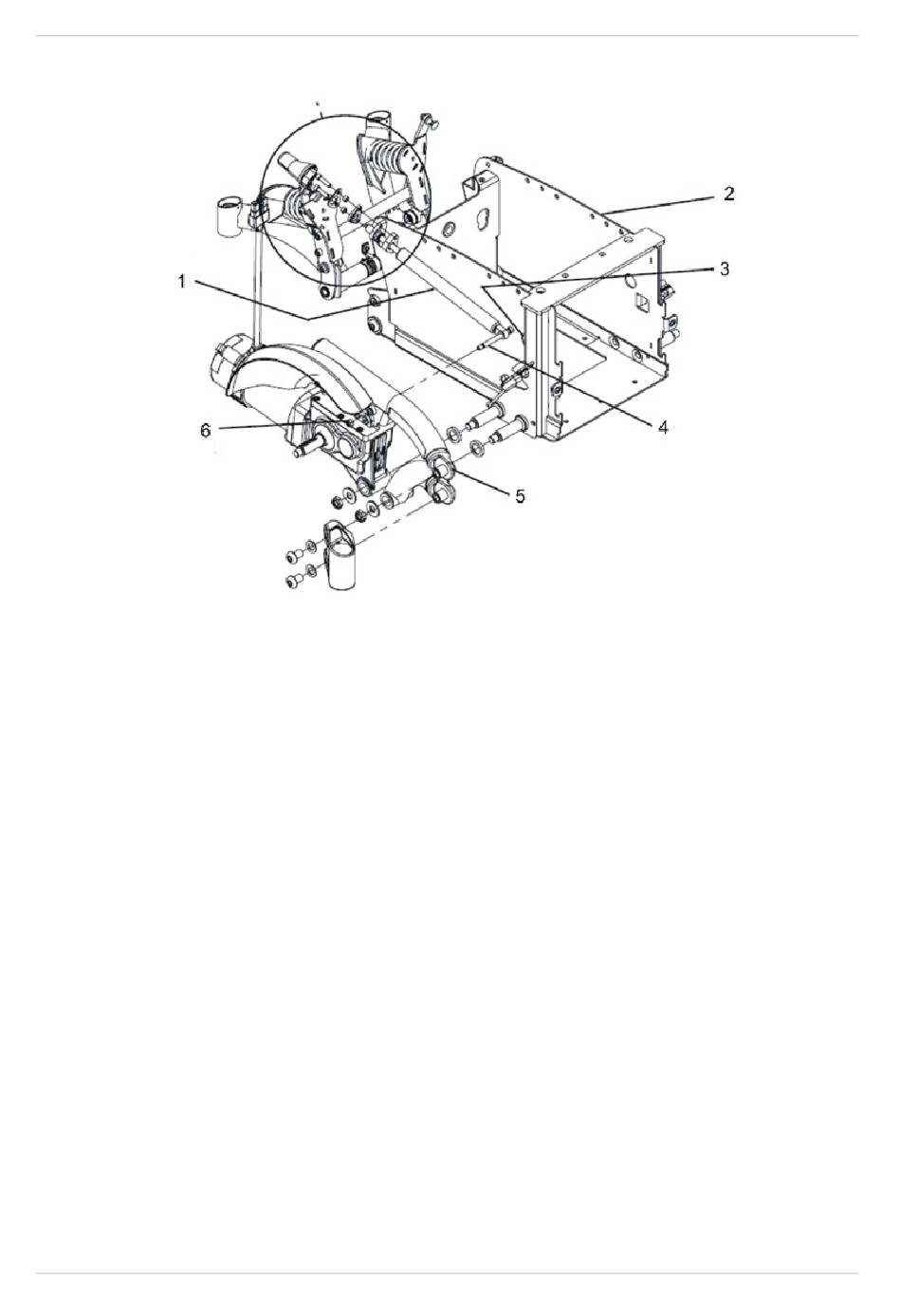

Tournez le Walking Beam supérieur (5) de façon à pouvoir atteindre la vis (4) sur le cylindre à
gaz au travers du trou (3) dans le bloc batterie.
·
Enlevez l'écrou (6) avec une clé à pipe de 1/4". Maintenez la vis avec une clé mâle coudée
pour vis à six pans creux de 5/16".
·
Poussez la vis (4) en direction du bloc batterie de manière à ce que le cylindre à gaz (1) soit
séparé du Walking Beam.
·
Poussez le cylindre à gaz contre le bloc batterie.
·
Soulevez l'axe arrière de manière à ce que le cylindre à gaz soit activé et comprimez le
cylindre.
·
Poussez le cylindre à gaz vers l'arrière et éloignez-le du bloc batterie.
