8.19.5 Porte-siège (sans module de lift / basculement)
Remarque
Ce chapitre traite l'échange du porte-siège dans le cas d'un fauteuil sans module de lift ni module
de basculement. Pour échanger des modules de basculement ou de lift, veuillez procéder
comme décrit au chapitre 8.19.3.
AVERTISSEMENT : Danger d'écrasement !
Le fauteuil roulant est très lourd. Risque de blessure pour les mains et les pieds!
· Ayez recours à des techniques de levage correctes.
Conditions préalables :
· Clé mâle coudée pour vis à six pans creux de 6 mm
· Clé dynamométrique 5 à 30 Nm (ou similaire)
· Goniomètre
· Pince coupante de côté
· Serre-câbles
· Bloc en bois
· Enlevez les repose-jambes.
· Mettez le dispositif électronique à l'arrêt au
manipulateur.
· Enlevez le coussin du siège.

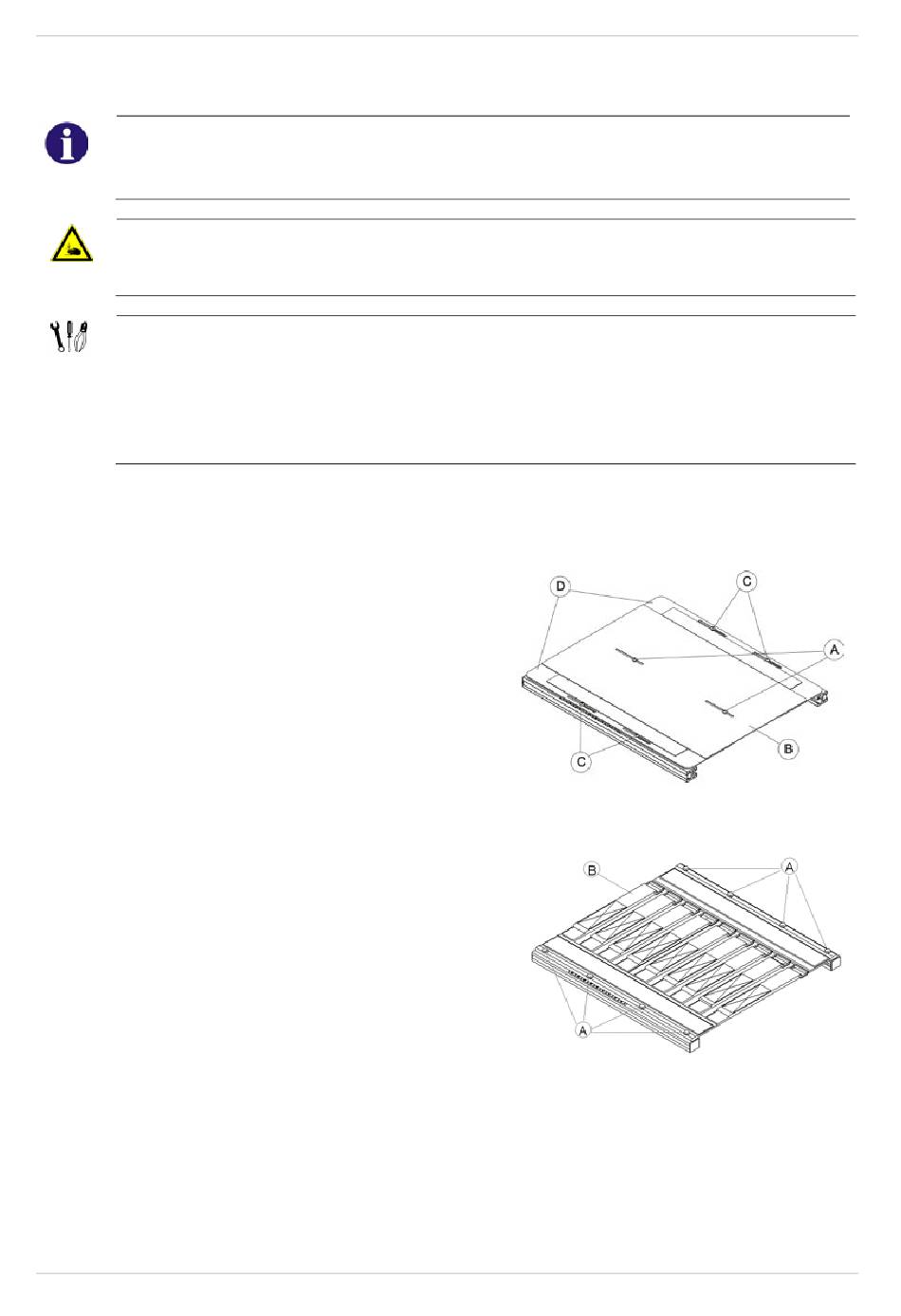

· Desserrez et enlevez les vis qui bloquent la tôle
d'assise centrale (A) avec une clé mâle coudée
pour vis à six pans creux de 3 mm.
· Enlevez la tôle d'assise centrale (B).
· Desserrez et enlevez les vis qui bloquent les
tôles d'assise latérales des deux côtés (C) avec
une clé mâle coudée pour vis à six pans creux
de 3 mm.
· Enlevez les tôles d'assise latérales (D).
ou
· Enlevez le coussin du siège.
· Desserrez et enlevez les vis qui bloquent le siège
à sangles des deux côtés (A) avec une clé Torx
T25.
· Enlevez le siège à sangles (B).
