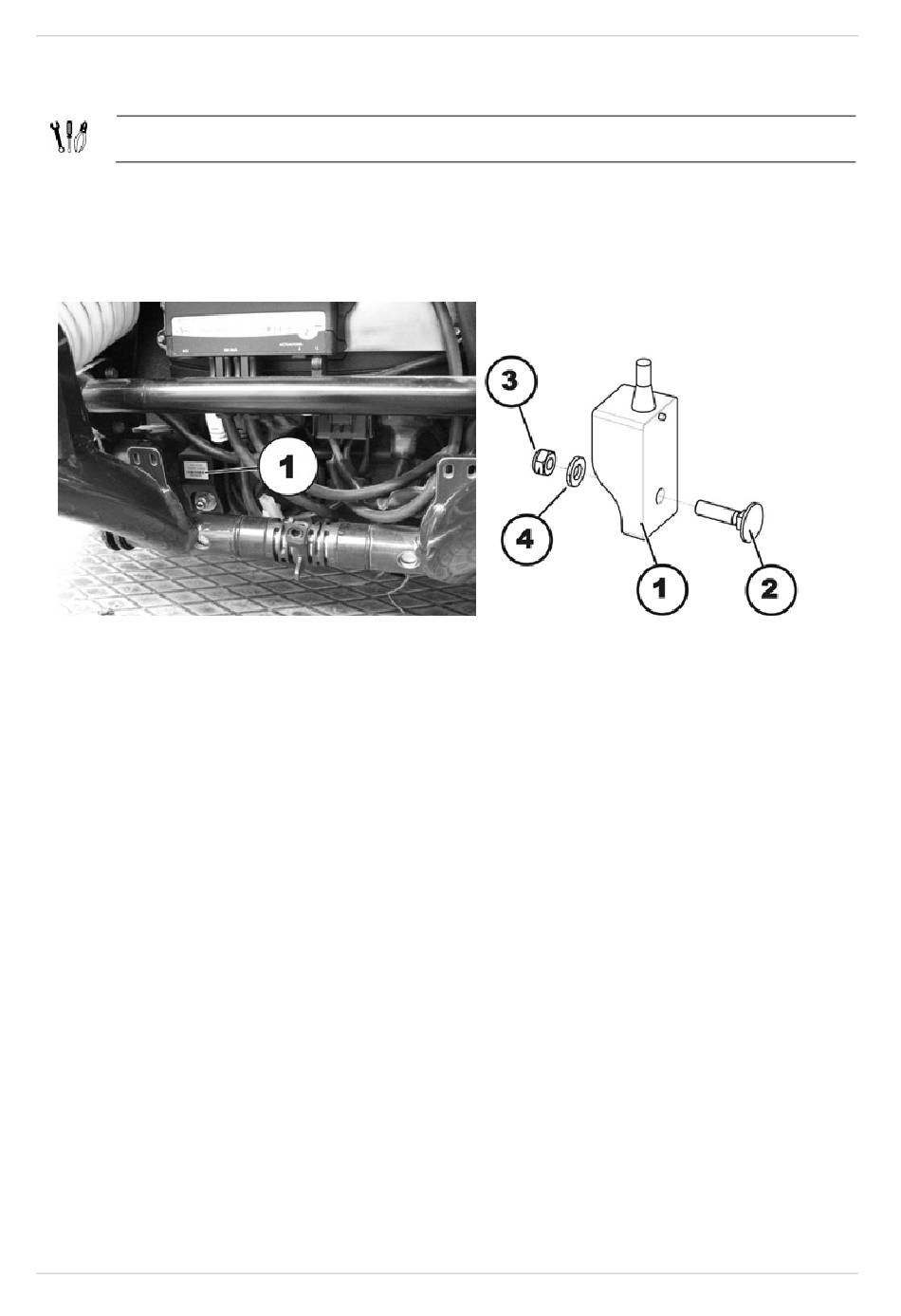

8.2.3 Remplacer le détecteur G-Trac
Conditions préalables :
· Clé à pipe de 10 mm
Démonter le détecteur G-Trac :
·
Mettez le dispositif électronique du fauteuil roulant hors service.
·
Enlevez la protection arrière, comme décrit au chapitre 8.1.2.
·
Repérez exactement la position du câble et les emplacements des différentes fiches mâles.
Marquez les fiches mâles et les emplacements ou faites une photo avec un appareil photo
numérique.
·
Desserrez et enlevez l'écrou autobloquant (3) y compris la rondelle (4) avec une clé à pipe de
10 mm.
·
Enlevez le détecteur G-Trac-(1).
·
Enlevez le câble du détecteur G-Trac au module de dispositif électronique.
·
Echangez le détecteur G-Trac.
Monter le détecteur G-Trac :
·
Montez le détecteur G-Trac dans l'ordre inverse.
·
Rebranchez la fiche mâle au module de dispositif électronique.
·
Le détecteur G-Trac doit être monté le câble tourné vers le haut.
·
Pour terminer, vérifier toutes les fonctions du véhicule.
