Invacare
- STORM
16.3.1 Echanger le servo-moteur de dossier
16.3.2 Echanger le détecteur d'angle
Test
: Régler l'inclinaison d'assise sur 0° au moyen d'un niveau à bulle. Reculer
le dossier jusqu'à ce que le détecteur d'angle s'arrête automatiquement sur 45°
(contrôle nécessaire avec un goniomètre !).
3
●

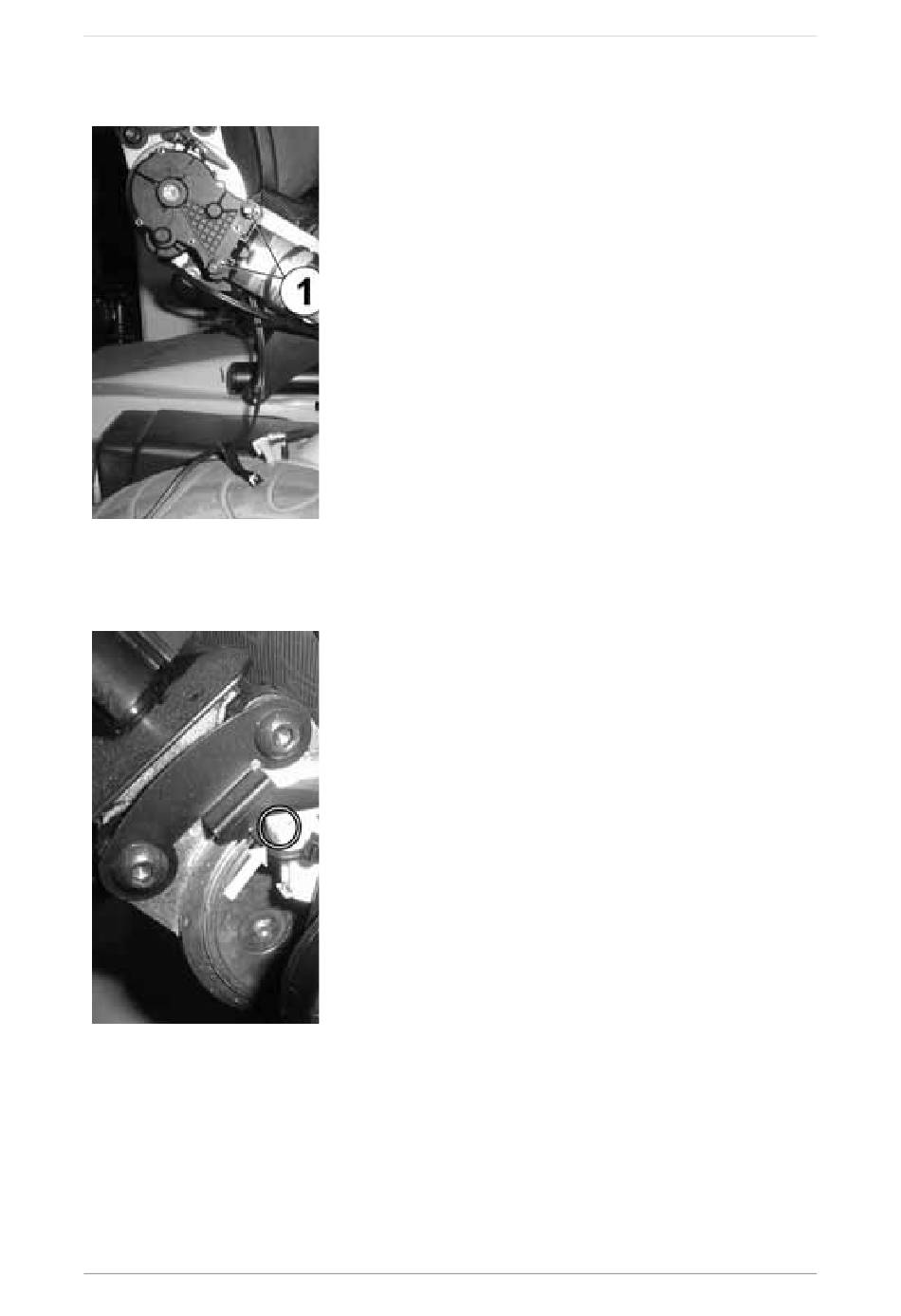

Dévisser le cache de moteur, ouvrir la décharge de trac-
tion et retirer le câble.
●
Dévisser les écrous hexagonaux (1).
●
Retirer les deux fiches plates (rouges) du moteur.
●
Enlever le moteur du logement de ferrure.
●
Enlever et échanger le moteur.
Le montage s'effectue dans l'ordre inverse.
●
Monter le lifter (voir p. 67, chap. 12.1.2).
●
Dévisser le cache de moteur, ouvrir la décharge de trac-
tion et retirer le câble.
●
Couper tous les serre-câbles au câble de détecteur d'an-
gle.
●
Retirer la fiche mâle du détecteur d'angle en dessous du
siège.
●
Déplier la languette métallique.
●
Retirer le détecteur d'angle par le haut.
●
Lors du montage du détecteur d'angle neuf
veiller impérativement à ce que l'encoche se trouve à
gauche (voir flèche).
Le montage s'effectue dans l'ordre inverse.
MANUEL DE MAINTENANCE
103
