Echanger Les Ampoules; Echanger Complètement Les Phares - Invacare Storm Manuel De Maintenance

®
Invacare - STORM
8 1
9 4
10 4
11 4 1421782-0003
12 8
13 2
14 8

13.1.1 Echanger les ampoules

13.1.2 Echanger complètement les phares
3
1422837 BUTEE G
D36112 VIS A TOLE A TETE CONIQUE BOMBEE ET A
EMPREINTE CRUCIFORME 4,8 X 16
1421762 VIS M5 X 12 DIN 7500C
BARRE PIVOTANTE
1421785 CIRCLIP DIN 471 FST 4
1421790 RESSORT DE TRACTION
1422890 RONDELLE 5,3 DIN 125

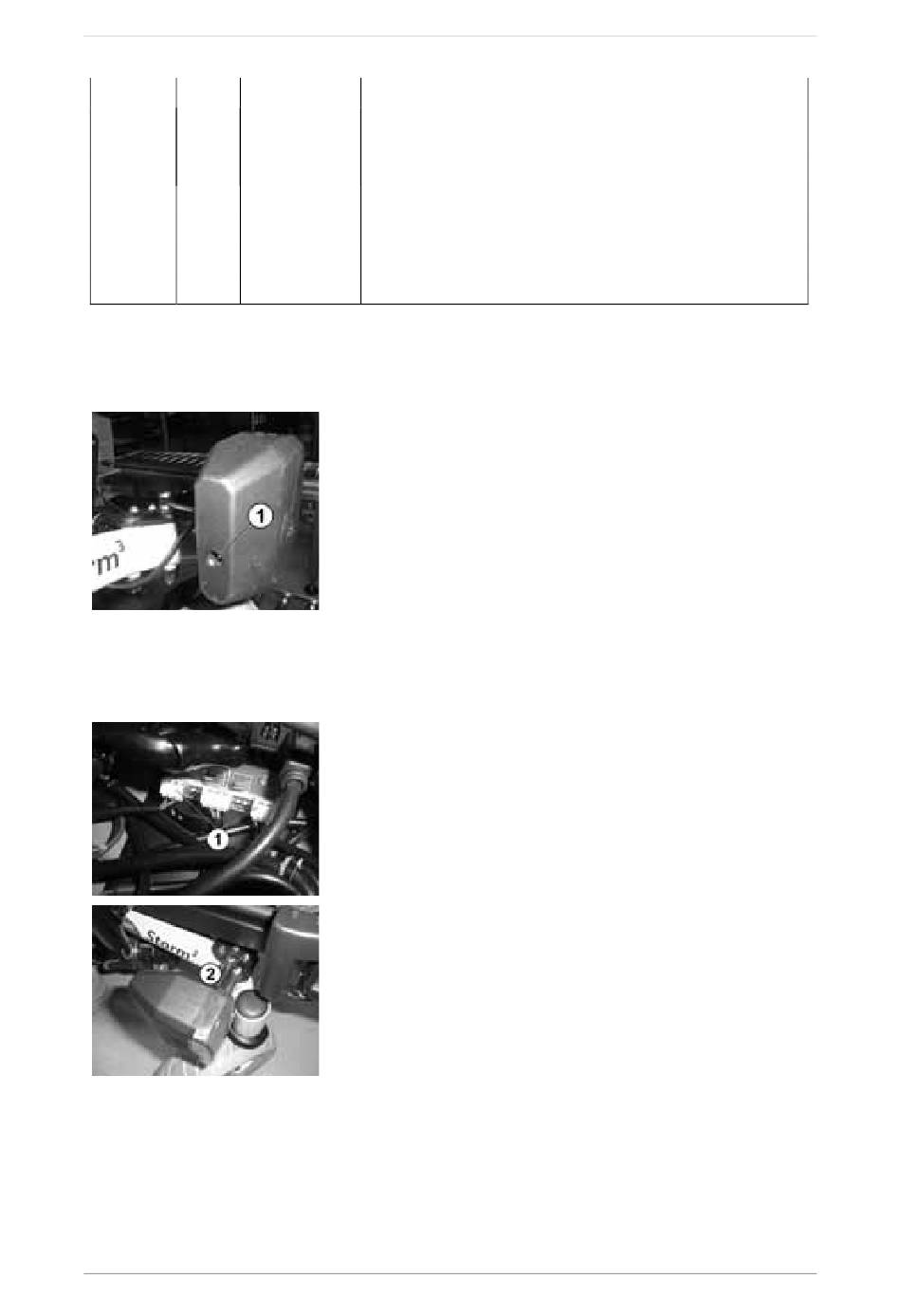

● Dévisser la vis à empreinte cruciforme (1) au dos du boî-
tier de phare.
● Enlever le verre diffuseur.
● Retirer le réflecteur.
● Remplacer les ampoules
● Enlever le câble du phare (1) en dessous du siège de la
platine de distribution d'éclairage.
● Dévisser les vis à empreinte cruciforme (2) du cadre.
● Enlever et échanger le phare.
Le montage s'effectue dans l'ordre inverse.
MANUEL DE MAINTENANCE
69
