MANUEL DE MAINTENANCE
15.5
Echanger la ceinture de retenue
Conditions préalables:
● Clé à douille, 10 mm
● Clé mâle coudée pour vis à six pans creux de 4 mm
Démonter la sangle de retenue:
●

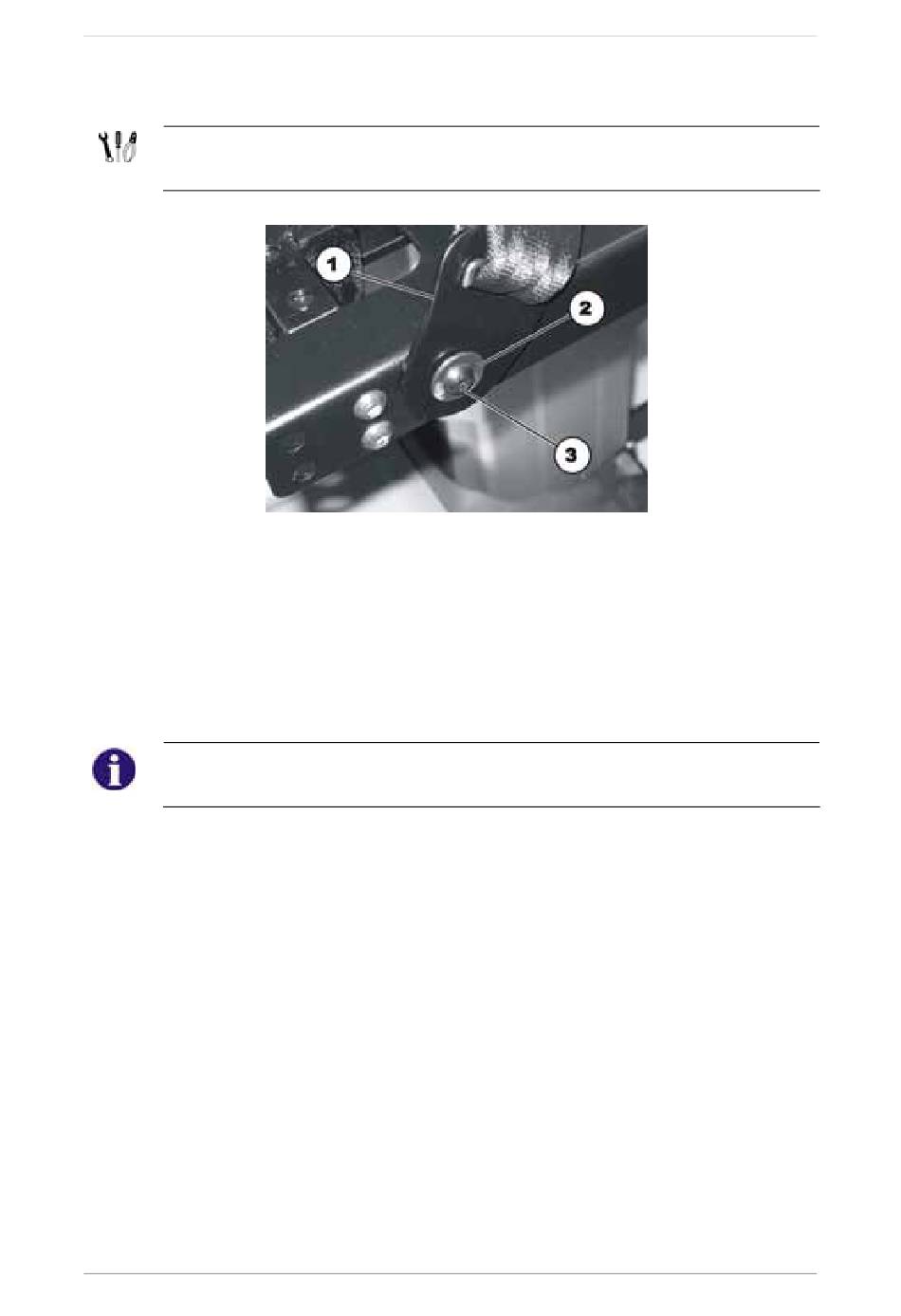

Enlevez le cache en plastique (5).
●
Desserrez la vis (3) et son écrou (caché sur l'illustration) avec une clé mâle cou-
dée pour vis à six pans creux de 4 mm et une clé à douille de 10 mm.
●
Enlevez l'écrou y compris la rondelle.
●
Enlevez la vis y compris la sangle de retenue et la rondelle (2) et la rondelle se
trouvant derrière.
Remarque
Afin que la suspension de la sangle puisse tourner librement, un autre écrou est mon-
té entre les rondelles.
●
Echangez la sangle de retenue (1).
Monter la sangle de retenue:
●
Montez les pièces dans l'ordre inverse.
94
®
Invacare
- STORM
