15.4.1 Echanger le rembourrage d'accoudoir / modifier la position
15.4.2 Echanger la partie latérale
15.4.3 Echanger la plaque de partie latérale
92
●

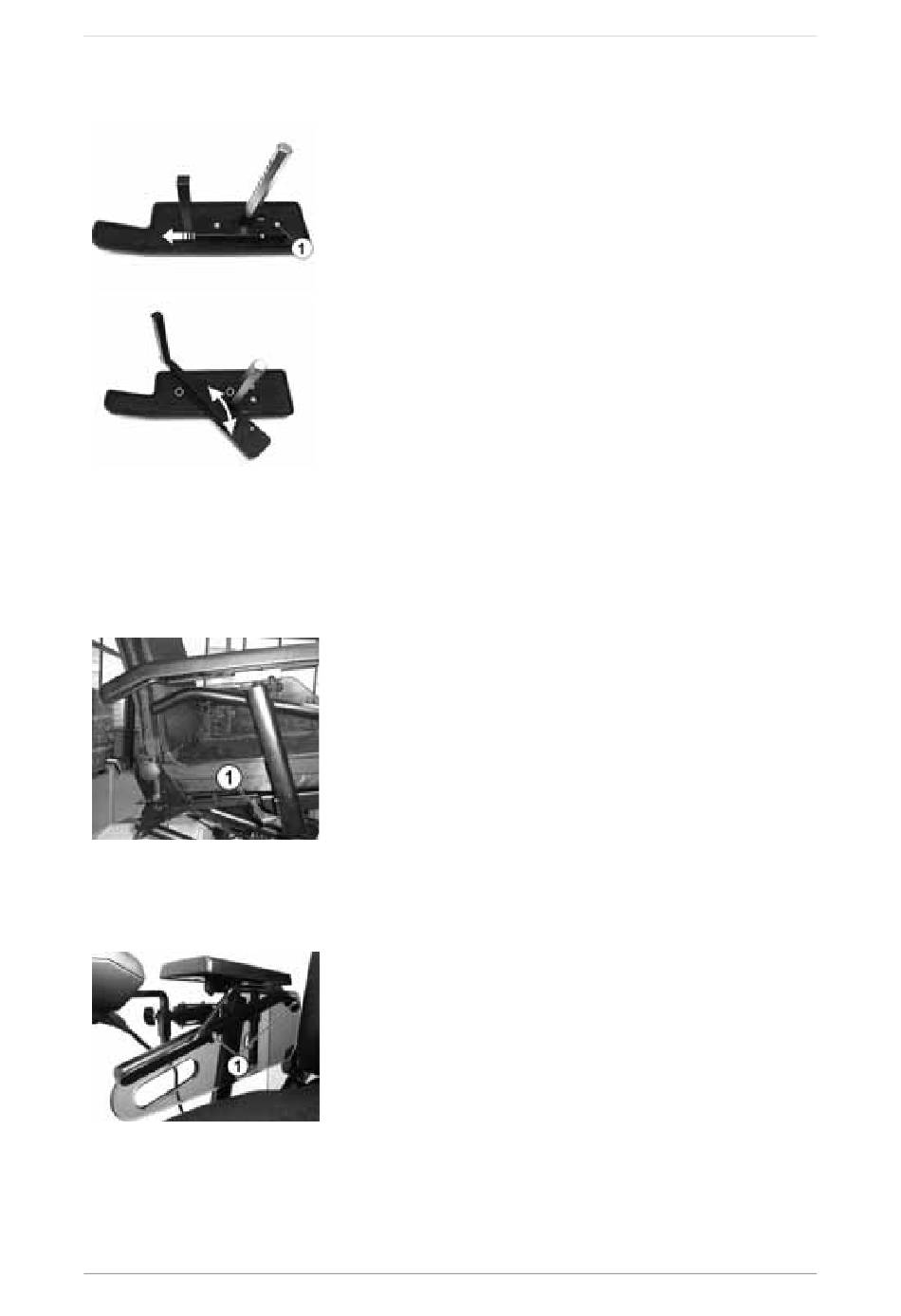

Repousser le support de manipulateur à réglage vertical /
orientable entièrement en arrière.
●
Dévisser la vis avant
●
Tourner la plaque de retenue d'env. 45° vers l'extérieur.
●
Retirer le support de manipulateur à réglage vertical / ori-
entable.
●
Déplacer la plaque de retenue vers l'intérieur et l'arrière et
la fixer tout d'abord avec la vis arrière.
●
Tourner la plaque de retenue d'env. 45° vers l'extérieur.
●
Introduire le support de manipulateur à réglage vertical /
orientable.
●
Aligner la plaque de retenue au trou de fixation.
●
Mettre la vis avant en place.
●
Desserrer le levier de serrage (1).
●
Enlever la partie latérale par le haut et l'échanger.
●
Dévisser les vis à empreinte cruciforme (1).
●
Enlever et échanger la plaque de la partie latérale.
Le montage s'effectue dans l'ordre inverse.
®
