Invacare
- STORM
13
2
14
4
15
4
16
1
1422941-0003
17
1
1422935-9005
19.2.1 Echanger le porte-canne
3
1422890
RONDELLE 5,3 DIN 125
G00115
RONDELLE 6,4 X 12,5 X 1,6
G00107
RONDELLE 8,4 X 17 X 1,6
DOUILLE
TOLE DE PORTE-CANNE
●

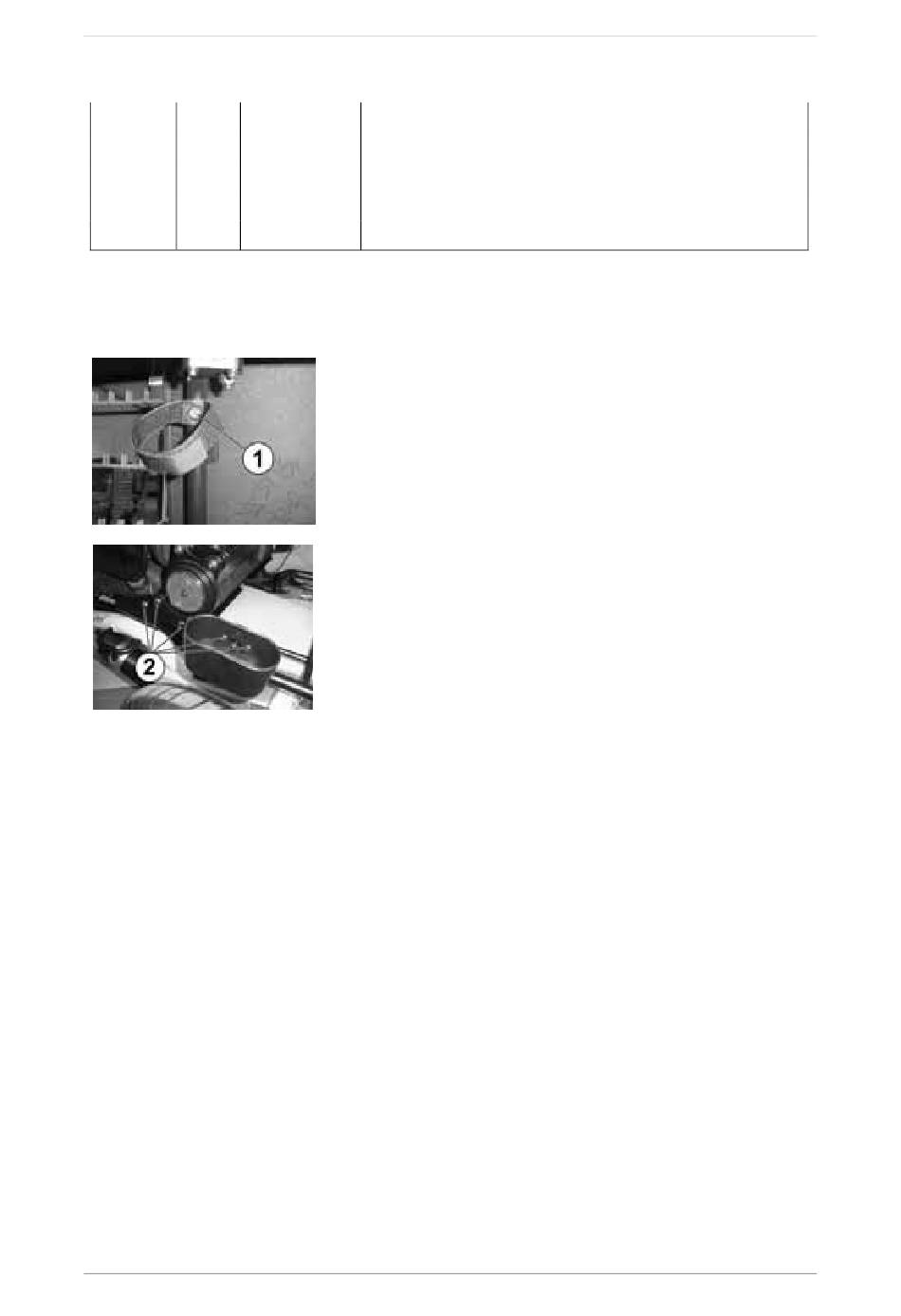

Dévisser la vis à empreinte cruciforme (1).
●
Enlever la bande agrippante et la remplacer.
●
Dévisser les vis à six pans creux (2)
●
Enlever et remplacer le porte-canne, voire le bac de porte-
canne.
Le montage s'effectue dans l'ordre inverse.
MANUEL DE MAINTENANCE
129
