Invacare
- STORM
15
2
16
4
17
1
18
1
F310062.P28
19.1.1 Echanger le monte-trottoir
19.1.2 Echanger le monte-trottoir cpl.
19.1.3 Echanger le vérin pneumatique
3
G00110
RONDELLE 6,4 X 12,5 X 1,6
G00107
RONDELLE 8,4 X 17 X 1,6
F310060
DOUILLE D'ECARTEMENT
MONTE-TROTTOIR; NOIR MAT (EN-200 J)
●

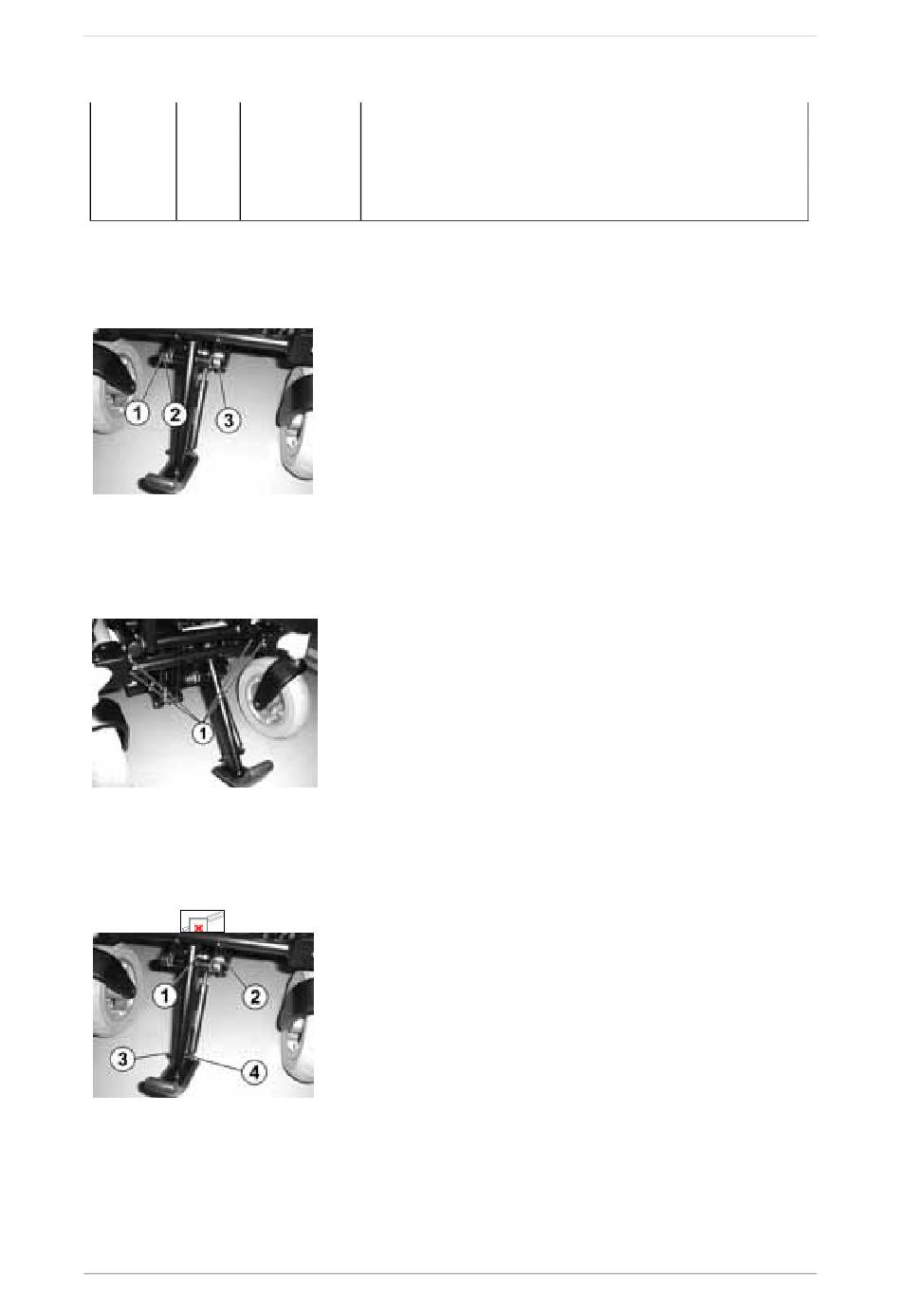

Enlever le cache en matière plastique(1) en faisant pres-
sion de levier avec un tournevis.
●
Maintenir l'écrou hexagonal (2) se trouvant en dessous.
●
Dévisser la vis à six pans creux (3).
●
Enlever le monte-trottoir et le remplacer.
●
Dévisser chacun des boulons à tête hexagonale (1).
●
Enlever le logement du monte-trottoir et le remplacer.
●
Maintenir l'écrou hexagonal (1) et dévisser la vis à six
pans creux (2).
●
Maintenir l'écrou hexagonal (3) et dévisser la vis à six
pans creux (4).
●
Enlever et remplacer le vérin pneumatique.
Le montage s'effectue dans l'ordre inverse.
MANUEL DE MAINTENANCE
127
