8.17.1.2 Echanger le module de basculement (max. < 30°) (sans lift)
Remarque
Ce chapitre traite le remplacement du module de basculement (max. < 30°) pour un fauteuil sans
lift.
Des travaux similaires sont décrits dans les chapitres suivants :
· Echanger un pur porte-siège – chapitre 8.17.5
· Echanger un module de basculement (max. > 30°) – chapitre 8.17.1.1
· Echanger un module de lift/basculement – chapitre 8.17.2
· N'échanger que le vérin de basculement – chapitre 8.17.3
· N'échanger que le vérin de lift – chapitre 8.17.4
AVERTISSEMENT : Danger d'écrasement !
Le fauteuil roulant est très lourd. Risque de blessure pour les mains et les pieds !
· Ayez recours à des techniques de levage correctes.
Conditions préalables :
· Clé à pipe de 1/2"
· Clé à fourche 13 mm
· Clé mâle coudée pour vis à six pans creux de 4mm
· Clé mâle coudée pour vis à six pans creux de 6mm
· Pince coupante de côté
· Serre-câbles
Remarque
Remarquez bien le réglage du siège. Marquez les positions de montage, l'alignement, etc. Faites
éventuellement des photos avec un appareil photo numérique.
Chaque modification du réglage du siège a une influence sur le centre de gravité du fauteuil
roulant. En cas de modification du réglage du siège , contrôler le réglage du système anti-
bascule et le réajuster le cas échéant comme décrit au chapitre 8.23.4.
Démonter le module de basculement :
·
Dans la mesure du possible, faites basculer le fauteuil autant que possible en arrière avec le
module de basculement.
·
Mettez la commande à l'arrêt.
·
Enlevez les batteries comme décrit dans les chapitres 8.4.1 et 8.4.2/8.4.3.

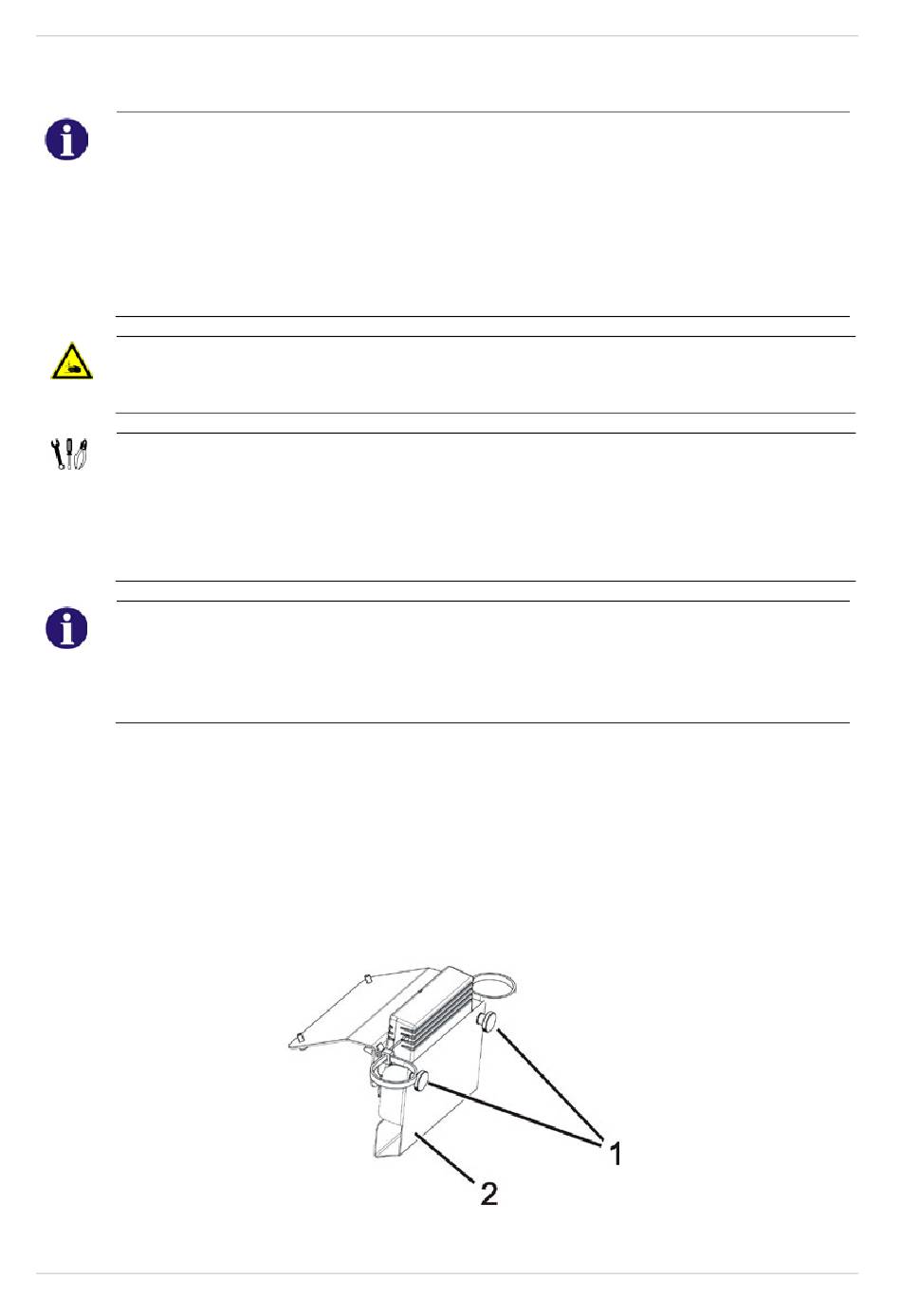

Le module du vérin est monté sur le bord avant du porte-siège pour le vérin du lift et le vérin de
basculement.
