8.20.3 Échanger le logement du dossier pour SB 53
Conditions préalables :
· Clé mâle coudée pour vis à six pans creux de 5 mm
Démonter l'unité de dossier :
·
Enlevez le coussin de dossier.
·

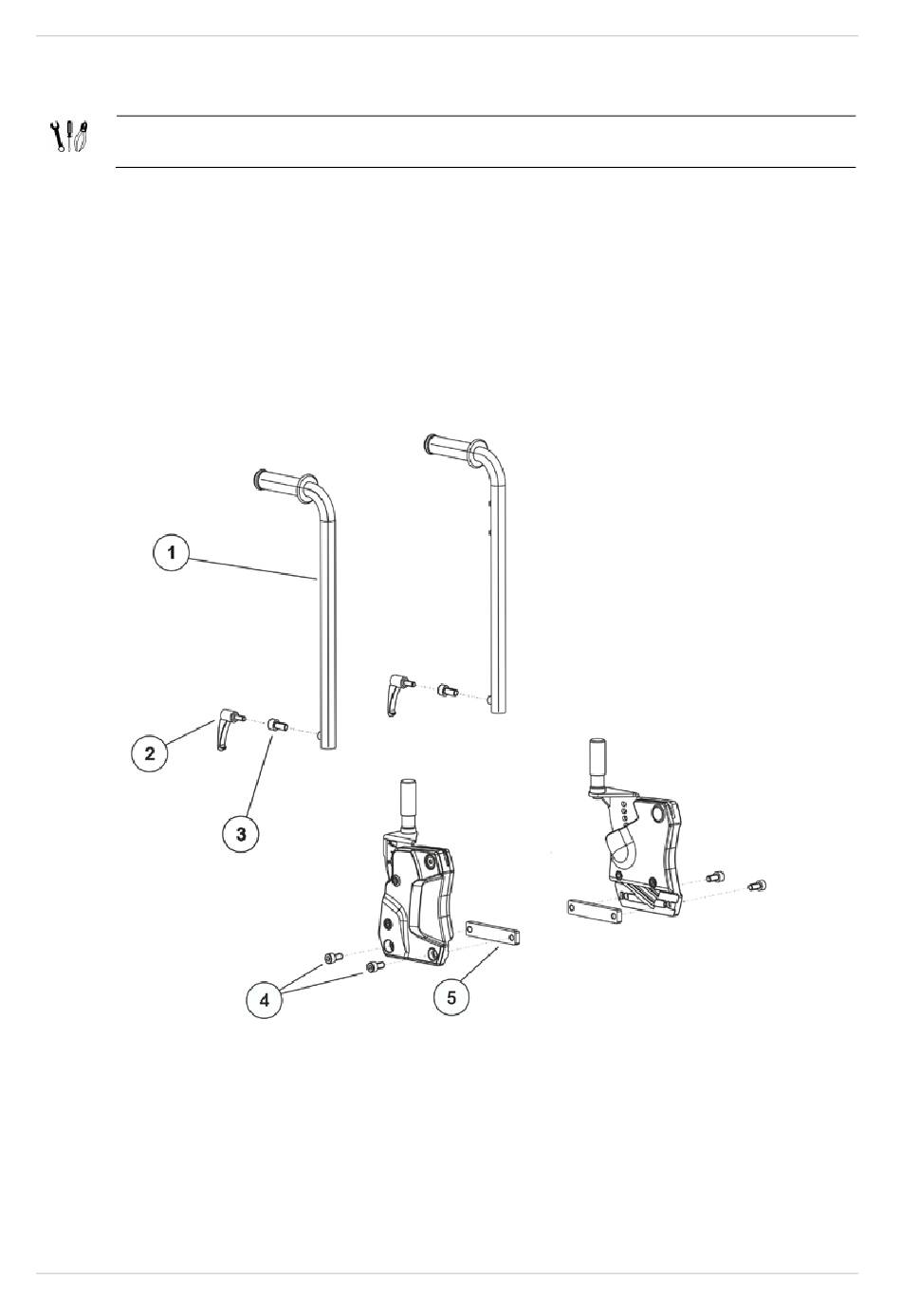

Desserrez les leviers de fixation (2 et 3) pour le tube de dossier respectif (1), selon la variante.
Il existe deux variantes :
(2) - pour le dossier manuel
(3) - pour le dossier à réglage électrique
·
Enlevez les tubes de dossier.
·
Desserrez et enlevez les deux vis à six pans creux (4) menant au coulisseau (5) du côté
gauche et du côté droit du fauteuil.
Monter l'unité de dossier :
·
Montez les pièces dans l'ordre inverse.
·
Pour terminer, vérifiez toutes les fonctions du véhicule en en effectuant un déplacement
d'essai.
