MANUEL DE MAINTENANCE
Démonter les batteries :
·
Rendez les batteries accessibles comme décrit au chapitre 8.4.1.

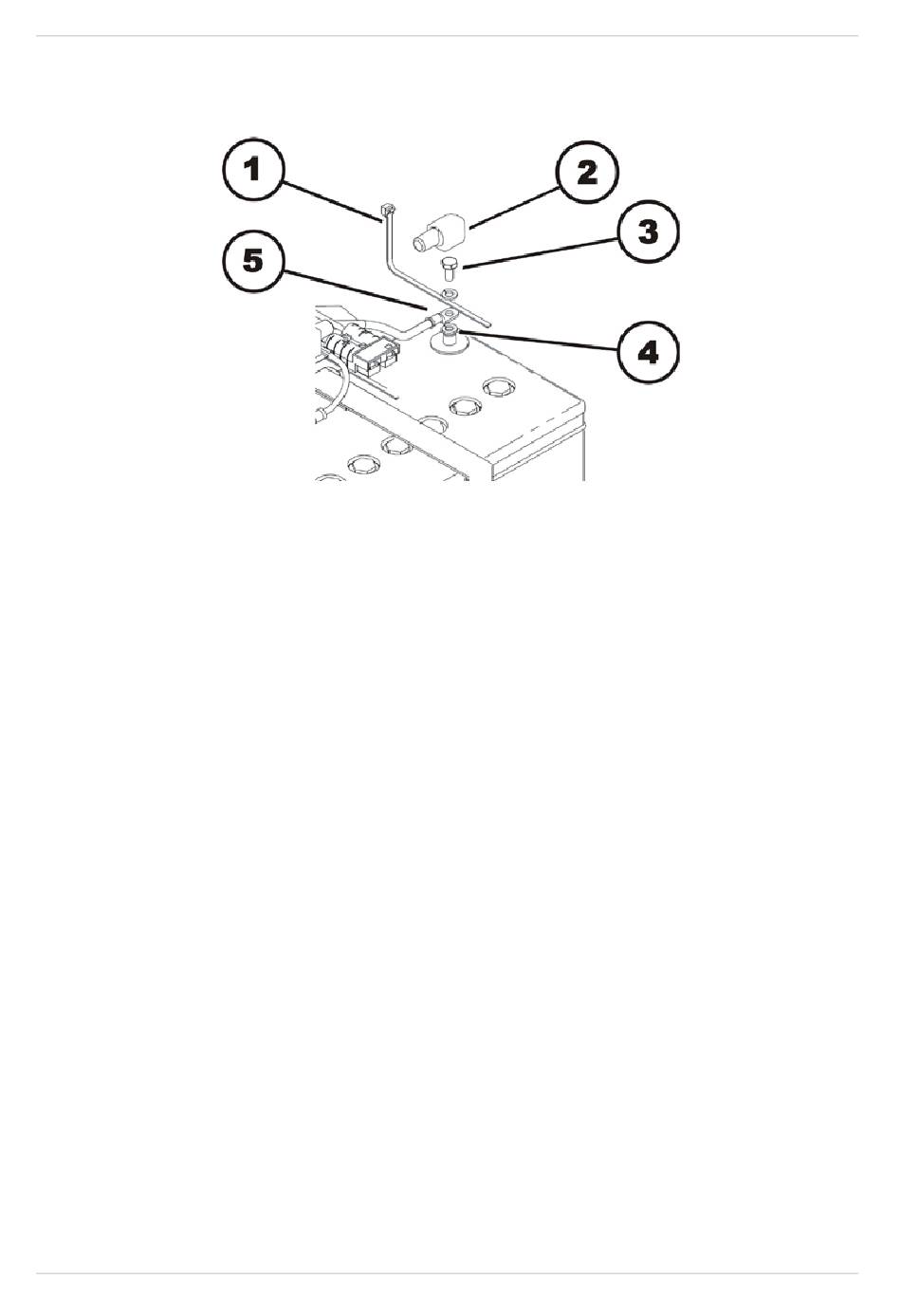

Pôle plus (+):
·
Enlevez le serre-câbles (1) avec une pince coupante de côté.
·
Soulevez la protection de borne (2) et repoussez celle-ci sur le câble.
·
Enlevez la vis de borne (3) avec une clé à pipe de 11 mm.
·
Enlevez la vis de borne avec les deux rondelles et la cosse de câble (5) de la borne(4).
Borne moins (-) :
·
Répétez les étapes de travail de la borne plus avec la borne moins de la batterie.
·
Echangez les batteries ou les câbles de batterie.
Monter les batteries/câbles de batterie :
·
Montez les pièces dans l'ordre inverse. Montez d'abord la borne moins, puis la borne plus.
·
Veillez à ce que les douilles/fiches mâles du bloc batterie soient montées correctement. Un
schéma de connexion se trouve dans le couvercle du bloc batterie.
·
Reposez soigneusement les caches des bornes et protégez-les au moyen d'un serre-câbles
contre tout glissement.
