8.21.2 Régler la largeur du dossier
La largeur du dossier se règle selon les étapes suivantes :
·
Régler les tubes de dossier.
·
Régler le dossier :
- dossier à sangles, comme décrit au chapitre 8.18.1
- dossier Flex3, comme décrit au chapitre 8.21.3.
·
Échanger le coussin du dossier (existe en différents largeurs).
En cas de modification de la largeur du dossier, la largeur d'assise doit également être adaptée en
conséquence. Consultez à ce sujet le chapitre 8.21.1.
Conditions préalables :
· Clé mâle coudée pour vis à six pans creux de 3 mm
· Clé mâle coudée pour vis à six pans creux de 5 mm
· Clé plate de 13 mm

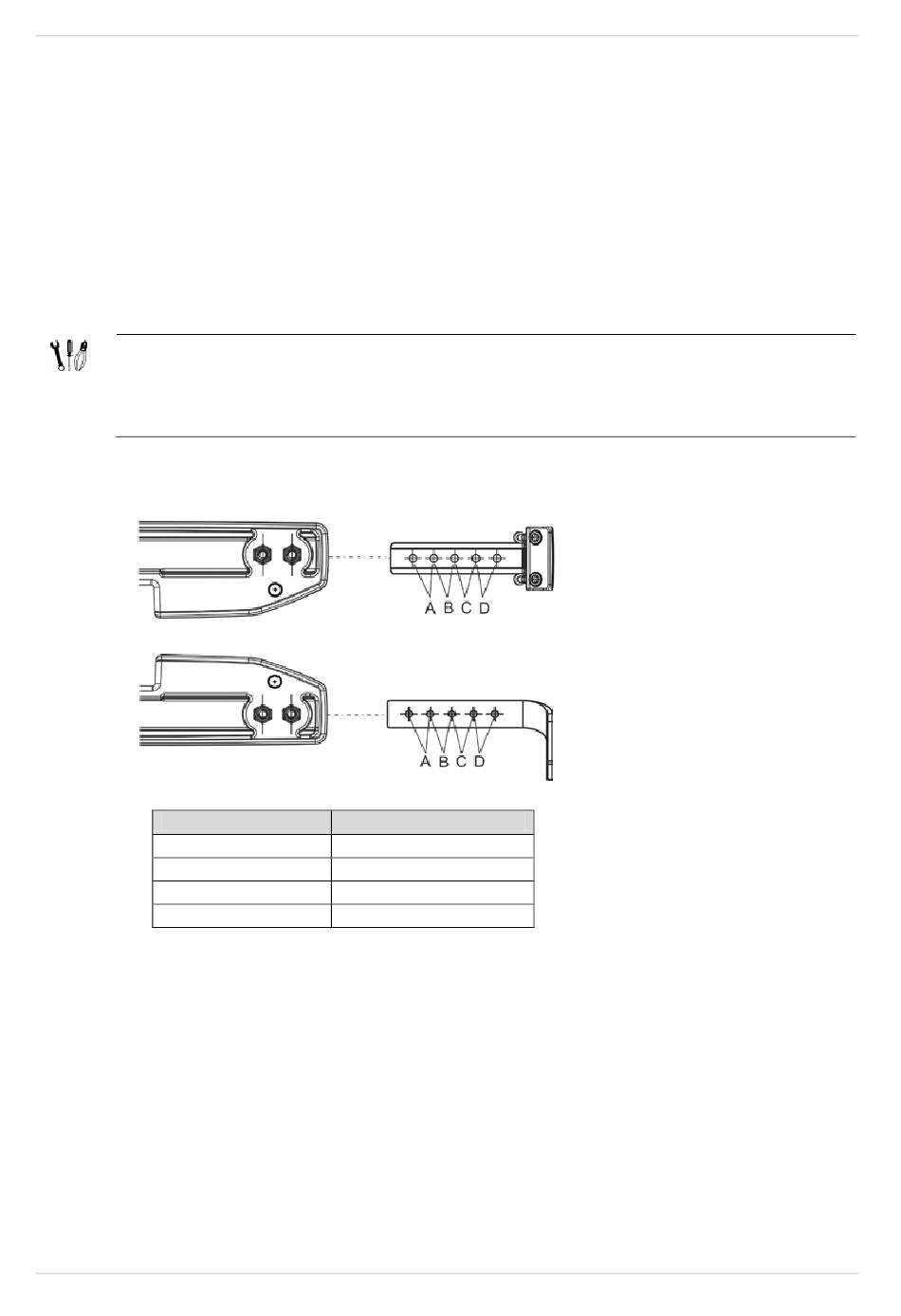

Vous trouverez la position des vis pour la largeur du dossier dans le tableau :
Position des vis
156
Largeur du dossier
530 mm
A
B 480 mm
C 430 mm
D 380 mm
®
