MANUEL DE MAINTENANCE
8.23.3 Echanger la vis de réglage
AVERTISSEMENT : risque d'écrasement !
Le fauteuil roulant est très lourd. Risque de blessure pour les mains et les pieds !
· Ayez recours à des techniques de levage correctes.
Risque de blessure par mouvements incontrôlés du fauteuil roulant !
· Coupez l'alimentation en courant (touche MARCHE/ARRET).
· Embrayez l'entraînement.
· Avant de surélever le véhicule, protégez le véhicule en bloquant les roues au moyen de cales.
Conditions préalables :
· Clé à pipe de 1/4"
· Deux blocs en bois longitudinaux d'au moins 14 x 14 x 30 cm
· Rondelle M8
Remarque
Invacare® conseille toujours d'échanger les deux vis de réglage en même temps pour assurer un
fonctionnement parfait du fauteuil roulant.
Démonter la vis de réglage :
·
Soulevez le fauteuil roulant d'un côté et placez un bloc de bois d'environ 14 cm de haut sous le
bloc batterie afin que les roues soient suspendues et libres. Ayez recours à des techniques de
levage correctes.
·
Répétez cette opération de l'autre côté du fauteuil roulant.
·
Enlevez les deux caches de protection du système anti-bascule.
Selon la date de fabrication du fauteuil roulant, les caches de protection du système anti-
bascule sont maintenus par une vis ou un serre-câbles.
·

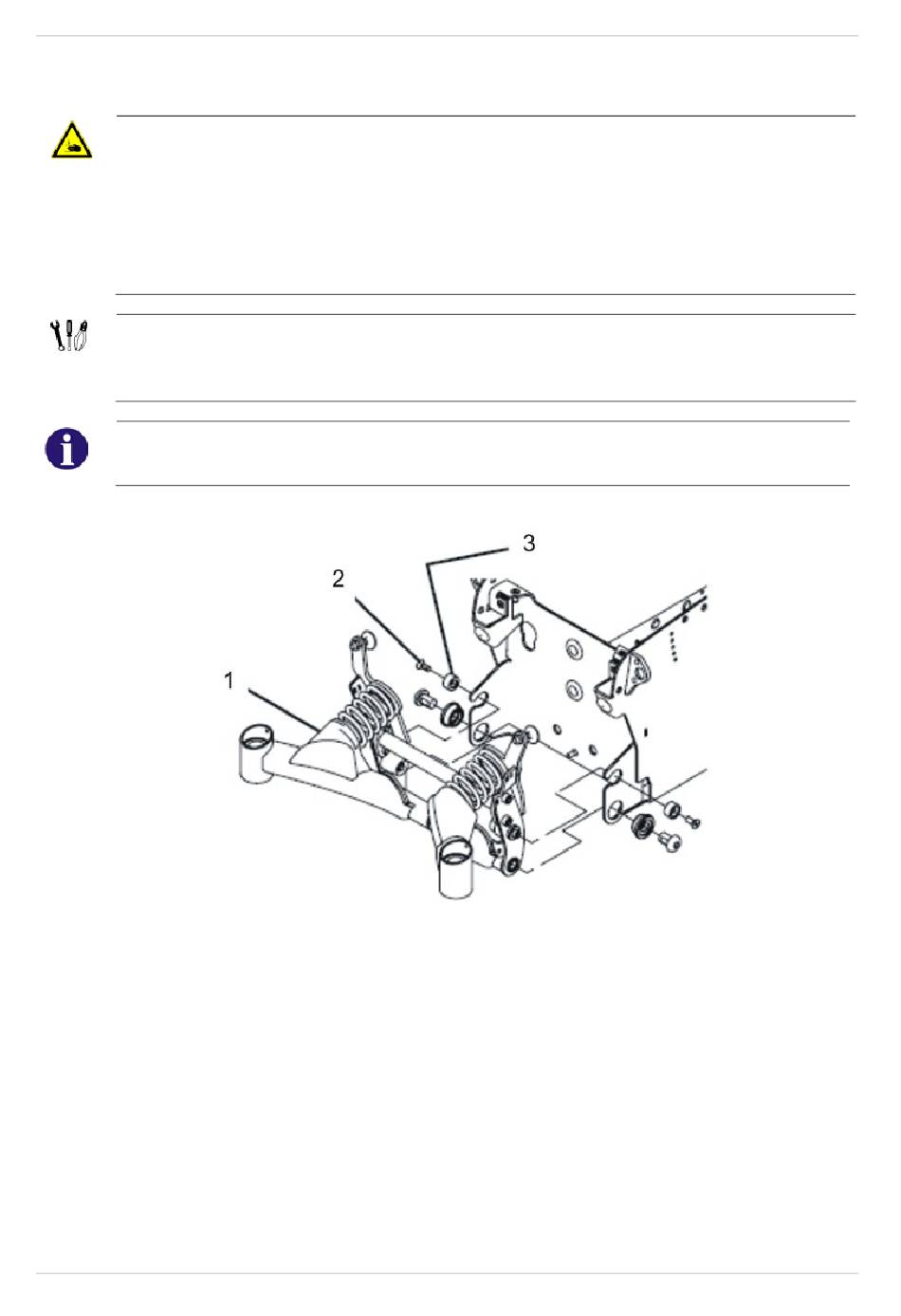

Desserrez les deux vis (2) avec une clé à pipe de 1/4" et enlevez les vis avec les rondelles
d'écartement en nylon (3).
