7. Partie électrique

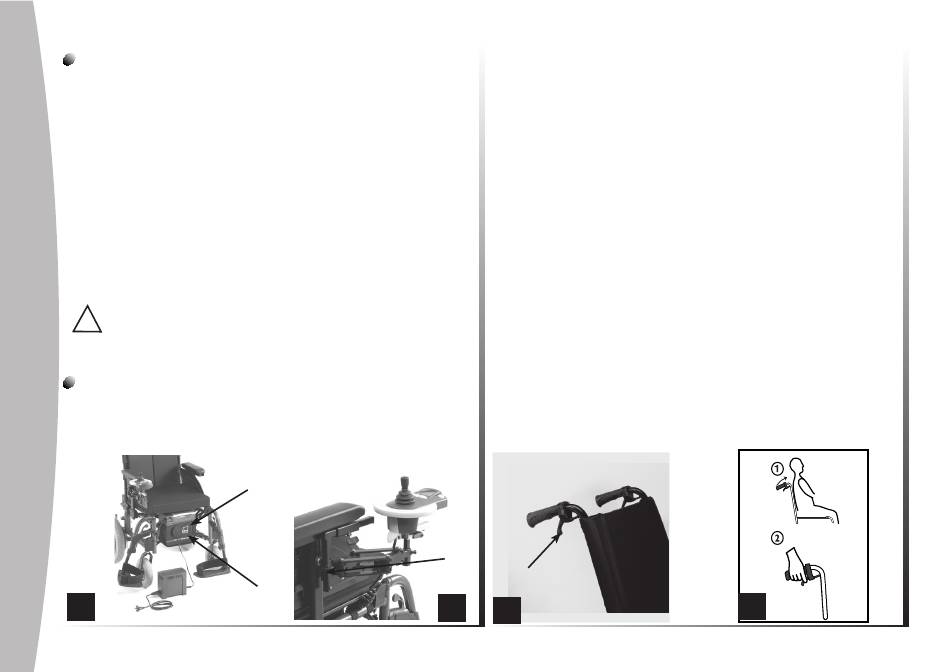

7.1. Batteries (photo 6)
Toute l'alimentation en courant du fauteuil roulant électrique est
assurée par deux batteries (A) de 12 V. (12 Ah en série, 17 Ah en
option).
Elles sont placées dans un caisson (B). Pour faciliter la dépose et
le remontage des batteries, il est possible de retirer le caisson du
châssis (bandes auto agripantes)
7.2. Roues motorisées 12" ou 24"
Les roues motorisées sont équipés de freins automatiques.
Un mécanisme permet de débrayer les moteurs pour permettre de
pousser le fauteuil.
6
!
Les freins moteurs sont hors service quand on pousse le
fauteuil. Se reporter au guide additionnel ALBER E-FIX.
8. Partie mécanique
8.1. Réglage de la hauteur du boîtier manipulateur (photo 7)
• Desserrer la vis à ailettes (A) qui fixe le boîtier en la tournant
dans le sens anti-horaire.
6
A
B
• Régler la hauteur du boîtier en le tirant vers le haut ou en le
repoussant vers le bas.
• Resserrer la vis à ailettes (A) en la tournant dans le sens horaire.
8.2. Escamotage du boîtier manipulateur
• Faire pivoter le boîtier sur le côté.
• Le ramener dans sa position de départ. Un élément à ressort le
bloque dans la position de base.
8.3. Dossiers inclinables 0° à 30°
L'inclinaison se règle très facilement ce qui permet d'obtenir une posi-
tion de repos toujours confortable.
Tirez sur les gâchettes (A) simultanément pour assurer un angle identi-
que des deux côtés et relâchez les gâchettes à l'angle choisi.
(Photo 8)
8.3.1 Version mécanique
i
Poussez sur le dossier avant d'actionnez les gâchettes
afin de libérer le système de blocage (mécanisme de sécurité
autoverrouillant).(Photo 9).
A
A
7
8
