8.23.5.1 Echanger la fixation du bloc de guidage ou le palier de serrage

Démonter :
·

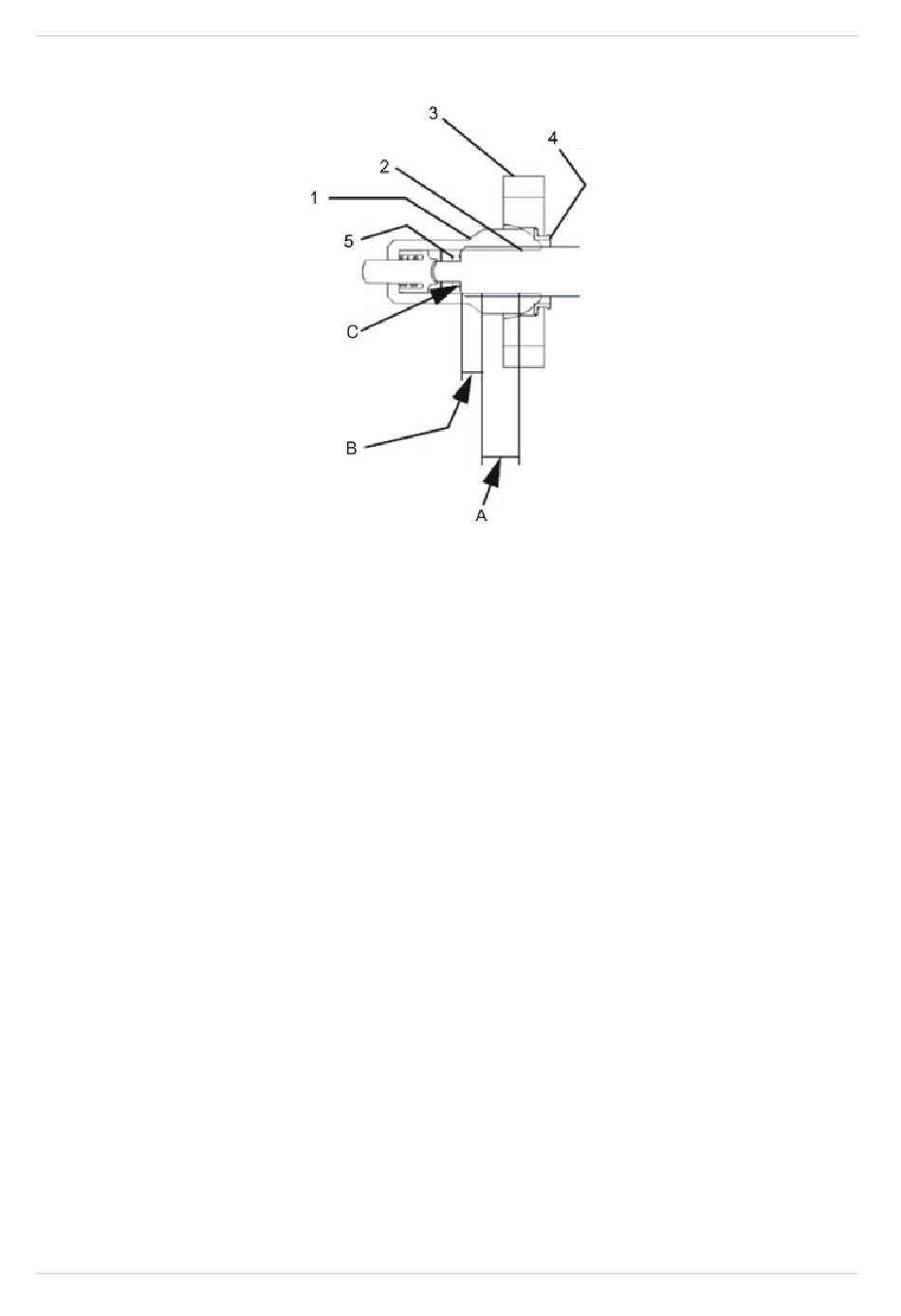

Enlevez la douille de guidage (1) du piston du cylindre à gaz (2).
·
Enlevez la fixation du bloc de guidage (3) du piston du cylindre à gaz.
·
Enlevez le palier de serrage (4) du piston du cylindre à gaz.
Monter :
·
Montez les palier de serrage et fixation du bloc de guidage échangés dans l'ordre inverse.
·
Appliquez un peu de Loctite 242 dans la zone marquée d'un (A) à l'extrémité du piston du
cylindre à gaz. N'appliquez en aucun cas de Loctite aux endroits marqués d'un (B) et
d'un (C) !
·
Poussez la tête sphérique sur le cylindre à gaz jusqu'à ce que l'extrémité du piston du cylindre
à gaz touche la tête de déclenchement (5).
