8.9

Echanger la roue motrice

8.9.1 Echanger la roue motrice
AVERTISSEMENT : Danger d'écrasement !
Le fauteuil roulant est très lourd. Risque de blessure pour les mains et les pieds !
· Ayez recours à des techniques de levage correctes.
Risque de blessure suite à des mouvements incontrôlés du fauteuil roulant !
· Coupez l'alimentation en courant (touche MARCHE/ARRET).
· Embrayez l'entraînement.
· Avant de surélever le véhicule, bloquez les roues au moyen de cales.
Conditions préalables :
· Clé mâle coudée pour vis à six pans creux de 7/8"
· Deux longs blocs en bois, au moins 14 x 14 x 30 cm
· Clé dynamométrique 5 à 25 Nm (ou similaire)
Démonter la roue motrice :
·
Soulevez le fauteuil roulant d'un côté et placez un bloc de bois d'env.14 cm de hauteur en
dessous, afin que la roue motrice soit en suspension libre. Ayez recours à des techniques de
levage correctes.
·
Répétez au besoin cette opération de l'autre côté du fauteuil roulant également.
·

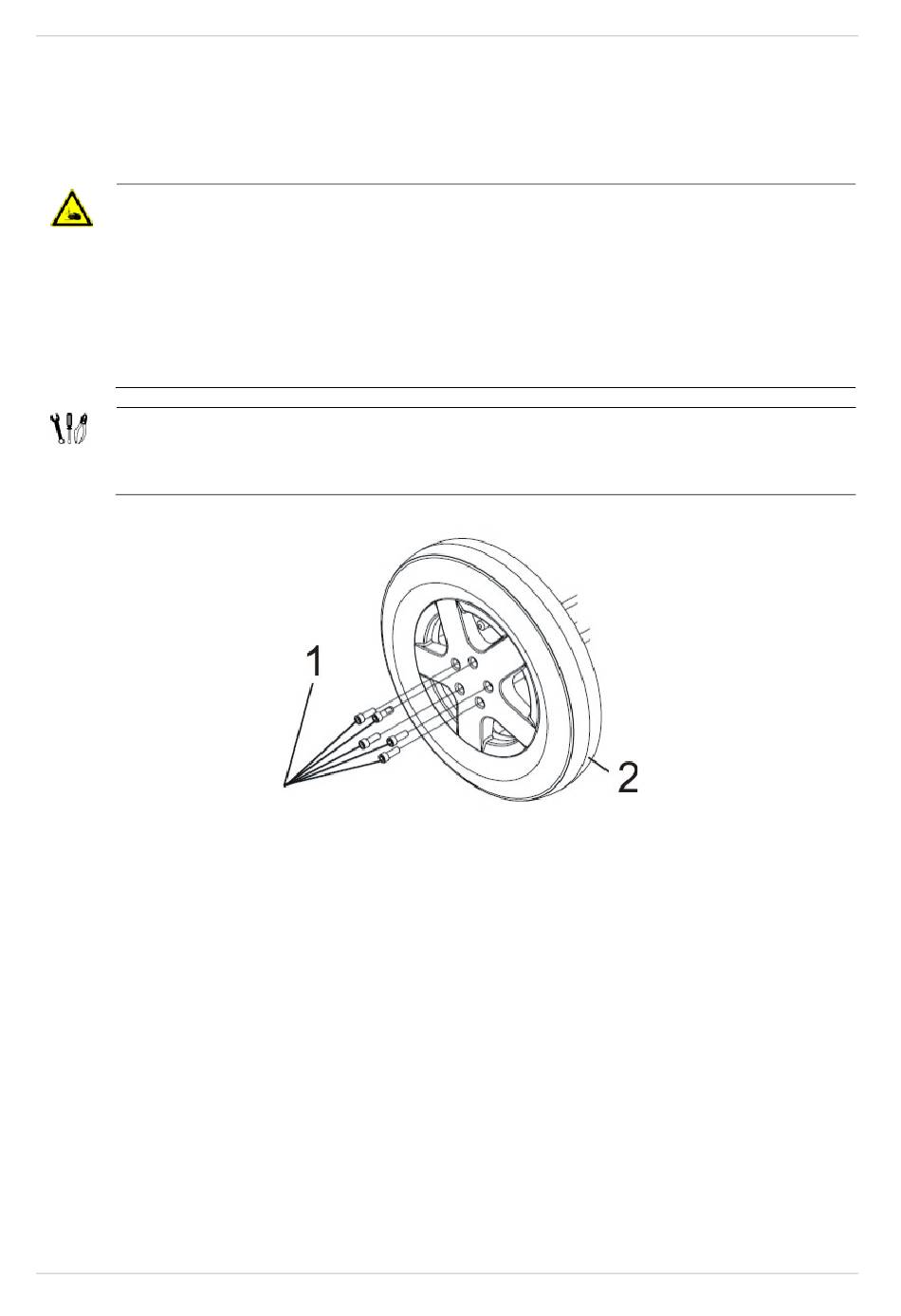

Desserrez les cinq vis à six pans creux de 7/8" (1).
·
Retirez la roue (2) du moyeu.
Monter la roue motrice :
·
Montez la roue dans l'ordre inverse.
·
Serrez les vis à 18 Nm.
