4.0 D
OSSIER
3 En commençant d'un côté, faites glisser/ajustez la clame de canne (B)
jusqu'à la position/hauteur souhaitée sur la canne de dossier et serrez
pour fixer le tout.
Remarque : la hauteur finale du dossier peut encore être ajustée/réglée
après l'installation de la coquille du dossier MX2 sur les plaques de fixation
4 À partir d'un point fixe sur le fauteuil roulant (par ex. armature du
siège/barre rigide), mesurez la hauteur du premier ensemble de clame de
canne et fixez la deuxième clame de canne à la même hauteur sur la canne
de dossier opposée ; reportez-vous à la Fig. 6 ci-dessous.
Remarque : assurez-vous que les clames de canne/plaques de fixation
installées sont alignées et parallèles entre elles.

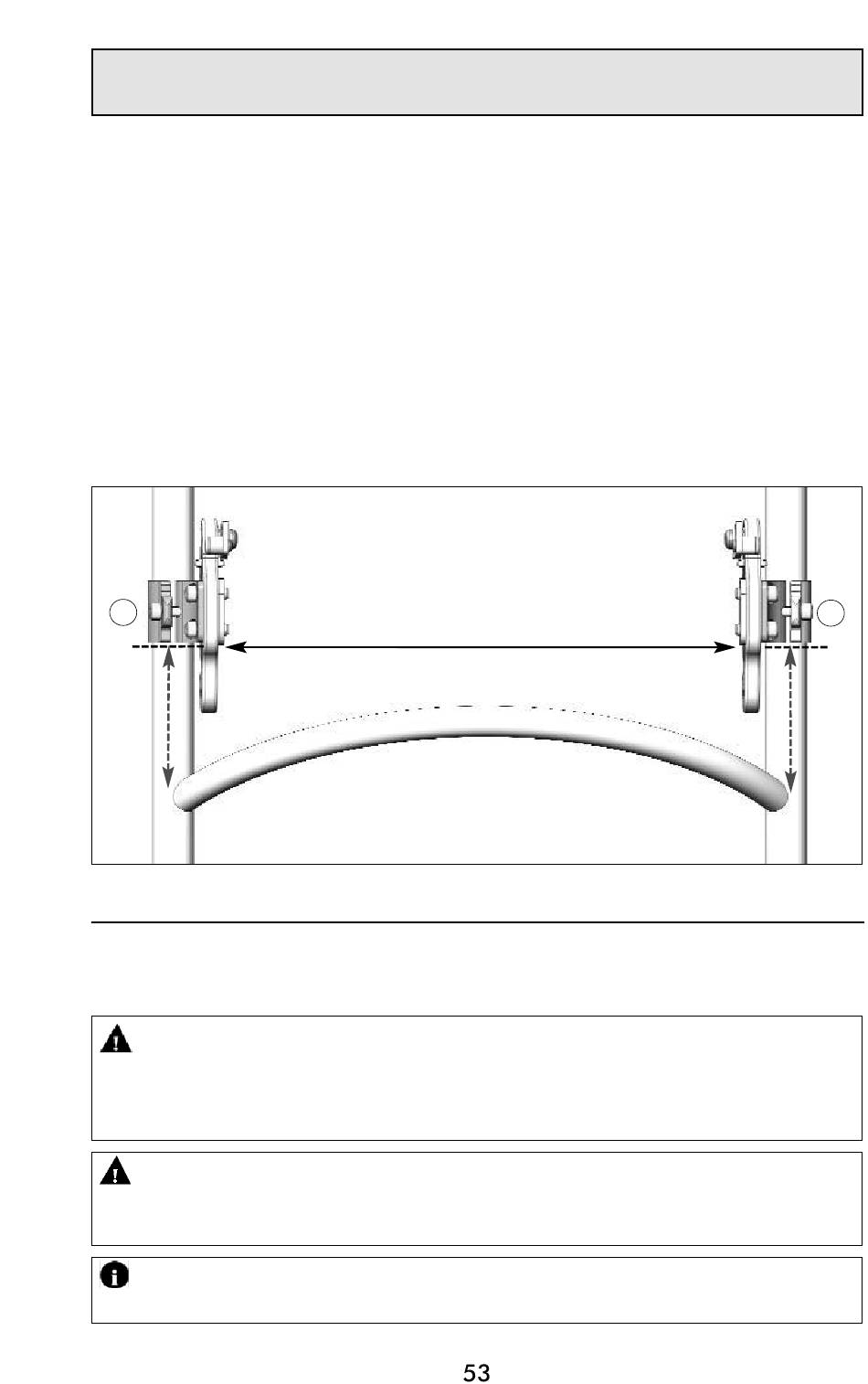

Réglage de la hauteur de la clame de canne MX2/plaque de fixation
B
Fig. 6
4.6 Installation du dossier MX2 sur le matériel
à démontage rapide
AVERTISSEMENT ! Une broche de fixation mal placée peut
endommager le panneau arrière et/ou les plaques de fixation. Assurez-vous
que l'espace est suffisant entre les plaques de fixation et la tête des broches
de fixation (un espace minimum de 1/8" (3 mm) est recommandé).
AVERTISSEMENT ! N'utilisez JAMAIS de Loctite sur le matériel de
fixation ; les composants qui ne sont pas en métal peuvent se détériorer et
devenir cassants s'ils sont contaminés.
IMPORTANT ! Sauf nécessité contraire, assurez-vous toujours que les
réglages sont symétriques à gauche et à droite des supports de montage.
MX2 - I
NSTALLATION D
Installez les clames de canne à la même
hauteur et parallèles entre elles
VUE ARRIÈRE
(fauteuil roulant sans le dossier)
'
UN M M ONTAGE AMOVIBLE
B
