4.0 E
NCOSTO

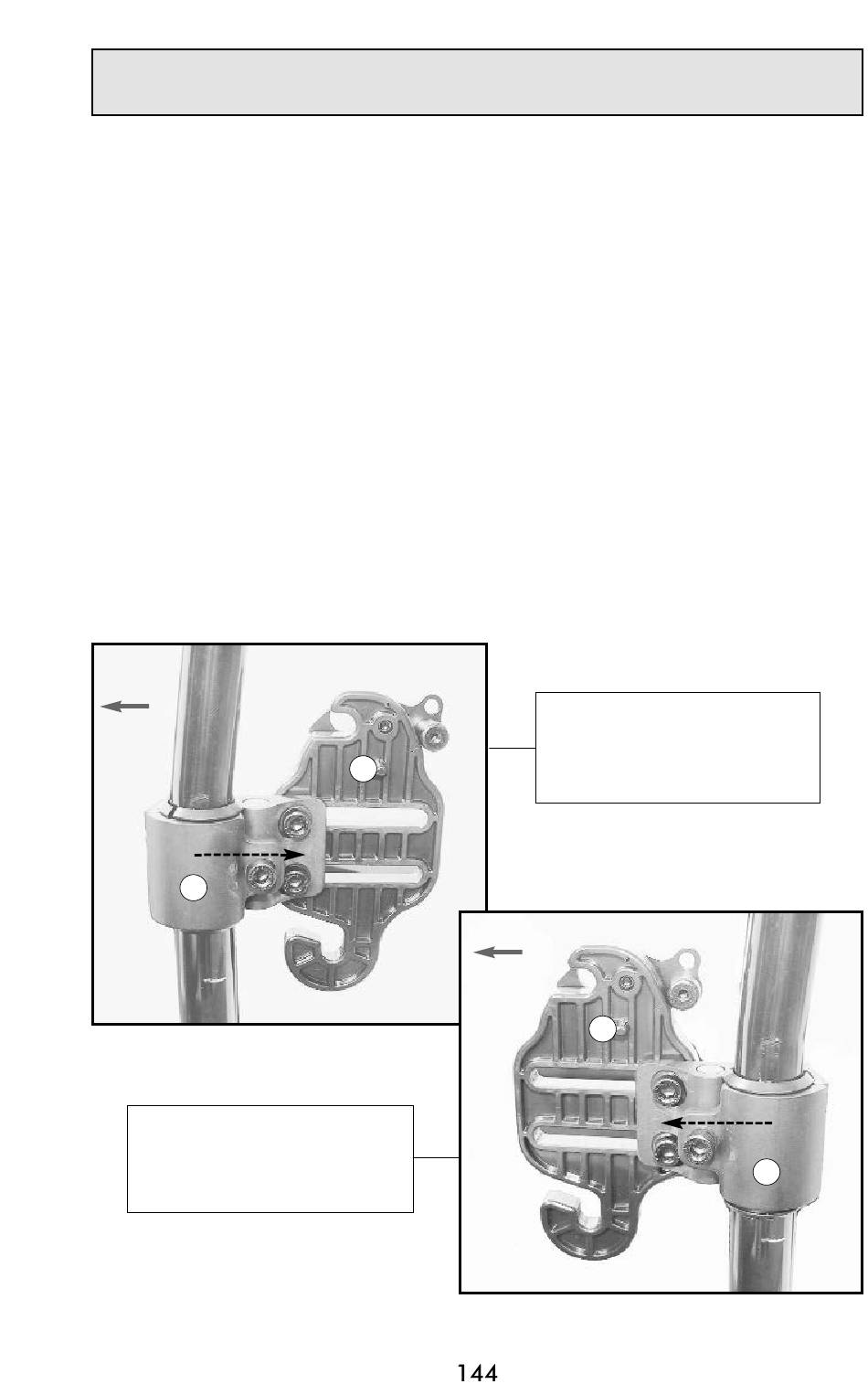

Para uma configuração standard, os grampos de barras MX2 (A) e as placas
de fixação (B B ) são montados nas barras posteriores na orientação mais
recuada. Esta configuração maximiza a profundidade do assento disponível
na cadeira de rodas. Consulte a Fig. 2.
Para uma orientação invertida*, os grampos de barras (A) são rodados
180° nas barras posteriores. Esta configuração minimiza a profundidade do
assento disponível e, se necessário, coloca o encosto MX2 numa posição mais
à frente. Consulte a Fig. 3.
Os grampos de barras (A) proporcionam 38 mm (1,5") de ajuste frontal ou
recuado (relativamente à barra posterior), consoante a configuração de
montagem selecionada.
Nota: consulte a Secção 4.8 para obter instruções mais detalhadas sobre os
ajustes de montagem removível MX2.
*Para inverter a placa de fixação/grampo de barra para a orientação
mais frontal:
1 Desmonte a placa de fixação (B) do grampo de barra (A) (2 parafusos);
2 Rode o grampo de barra (A) 180° e, em seguida, volte a montar a placa
de fixação (B) na mesma orientação (conforme ilustrado na Fig. 3)
Vista
frontal
38 mm (1,5")
A
Fig. 2
Barra invertida
Configuração do grampo
(profundidade mínima do
assento)
MX2 - I I
NSTALAÇÃO DE MONTAGEM REMOVÍVEL
B
Barra standard
Configuração do grampo
(profundidade máxima do
Vista frontal
B
Fig. 3
assento)
38 mm (1,5")
A
