4.0 MX2 -
3 Aloita toiselta puolelta, liu'uta/säädä kepin puristinta (B) haluttuun
korkeuteen/asentoon takakeppiä pitkin ja kiristä se tiukasti paikoilleen.
Huomaa: Selkänojan lopullista korkeutta voi säätää/hienosäätää sen
jälkeen, kun MX2 -suojakuori on asennettu kiinnityslevyihin
4 4 Mittaa pyörätuolin kiinteästä pisteestä (esim. istuimen rungosta /
vahvistustangosta) ensimmäisen kepin puristinkokoonpanon korkeus ja
kiinnitä toinen kepin puristin samalle korkeudelle vastakkaiseen
selkänojakeppiin, katso kuva 6 jäljempänä.
Huomaa: Varmista, että asennetut kepin puristimet / kiinnityslevyt on
kohdistettu samansuuntaisesti toisiinsa nähden.

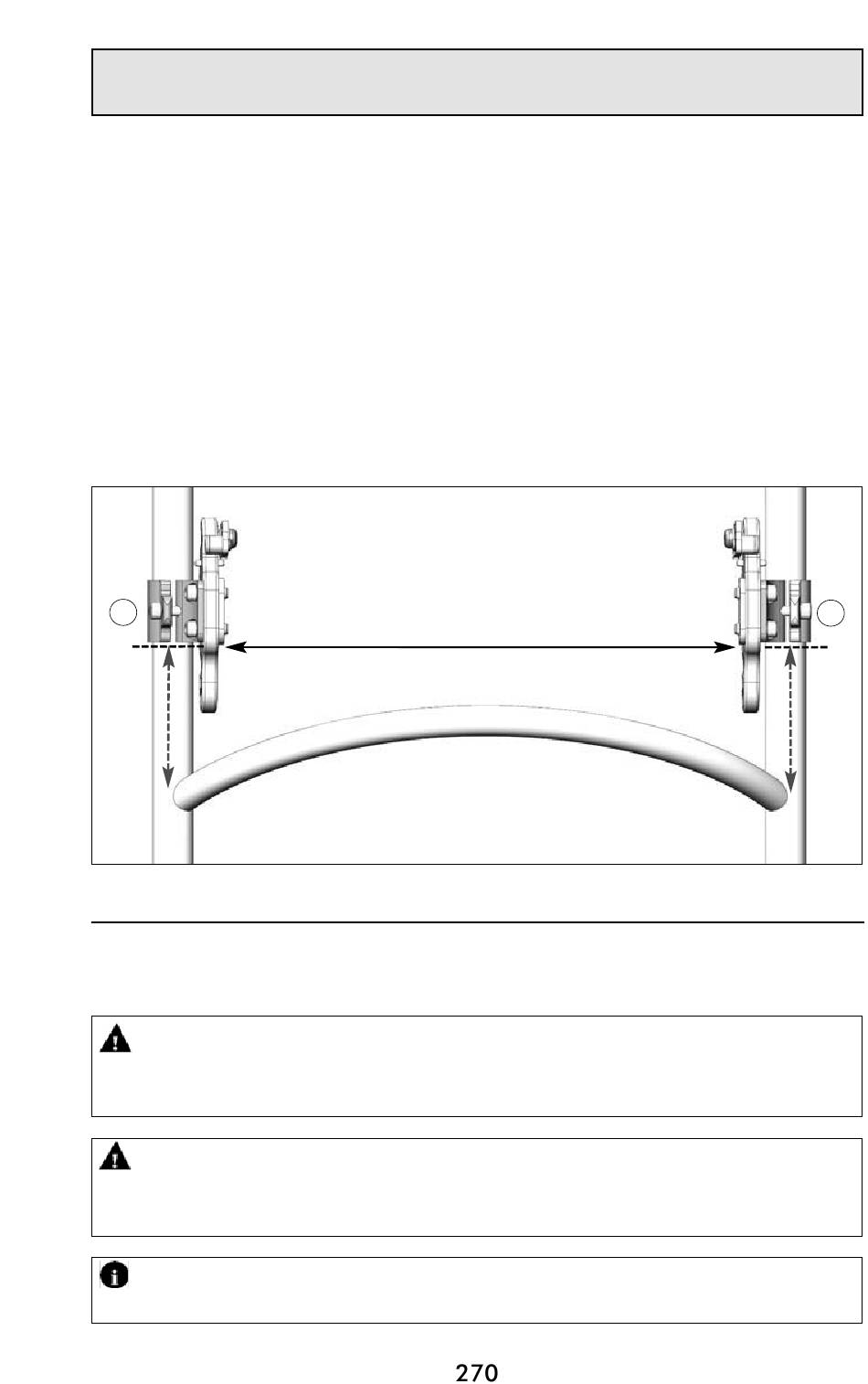

MX2:n kepin puristimen / kiinnityslevyn korkeuden säätäminen
B
Kuva 6
4.6 MX2 -selkänojan asennus pikairrotettavaan laitteistoon
VAROITUS! Kiinnitystapin vääränlainen asennus voi vahingoittaa
taustalevyä ja/tai kiinnityslevyjä. Varmista, että jätät riittävästi tilaa kiinnityslevyn
ja kiinnitystappien pään väliin (suositeltava väli on vähintään 3 mm (1/8")).
VAROITUS! ÄLÄ KOSKAAN käytä liimaa kiinnitystappilaitteessa;
muusta kuin metallista valmistetut osat voivat kontaminoituessaan
vahingoittua ja haurastua (murtua).
TÄRKEÄÄ! Ellei toisin vaadita, varmista aina, että asetukset on tehty
symmetrisesti vasemmalle ja oikealle kiinnikkeelle.
SELKÄNOJA
Kiinnitä kepin puristimet samalle
korkeudelle ja samansuuntaisesti
toisiinsa nähden
NÄKYMÄ TAKAA
(Pyörätuoli selkänojan ollessa poistettuna)
–
IRROTETTAVA ASENNUS
B
