Invacare Matrx MX2 Back Manuel D'utilisation page 61

4.0 D
OSSIER
3 Réglage de la profondeur du MX2 : la profondeur globale du
dossier MX2 se règle par deux paramètres différents :
Orientation des clames de canne du MX2 : (voir aussi S S ection 4.4)
Les clames de canne MX2 (B) peuvent être installées soit en orientation
standard (vers l'arrière), soit en orientation inversée (vers l'avant) pour des
profondeurs d'assise plus courtes (reportez-vous à la Fig. 10).
Dans l'installation la plus reculée (1), la profondeur du dossier
= -1,75" (44 mm).
Dans l'installation la plus avancée (2), la profondeur du dossier =
+2,25" (57 mm).
(Remarque : les mesures s'entendent par rapport aux cannes de dossier
et sont prises à la position de la broche de fixation).
Plage maximum de réglage de la profondeur avant/arrière (de l'installation
la plus reculée à l'installation la plus avancée) = 4,25" (108 mm)
Réglage de la profondeur de la plaque de fixation MX2* :
Les glissières à fente du MX2 (C) permettent jusqu'à 1,75" (44 mm) de
réglage de profondeur dans la plage de réglage maximum (reportez-vous
à la Fig. 11 [p.28]).
*REMARQUE : la plage de réglage possible de la profondeur des plaques
de fixation sera plus limitée si l'inclinaison du dossier MX2 est modifiée.
4 Pour procéder au réglage, desserrez les deux vis de réglage (A) sur
chaque ensemble de clame de canne et faites glisser les plaques de
fixation (C) vers l'avant ou l'arrière via les fentes de réglage pour obtenir
la profondeur de dossier souhaitée.
5 Lorsque tous les réglages d'inclinaison et de profondeur sont terminés, serrez
tous les éléments matériels.

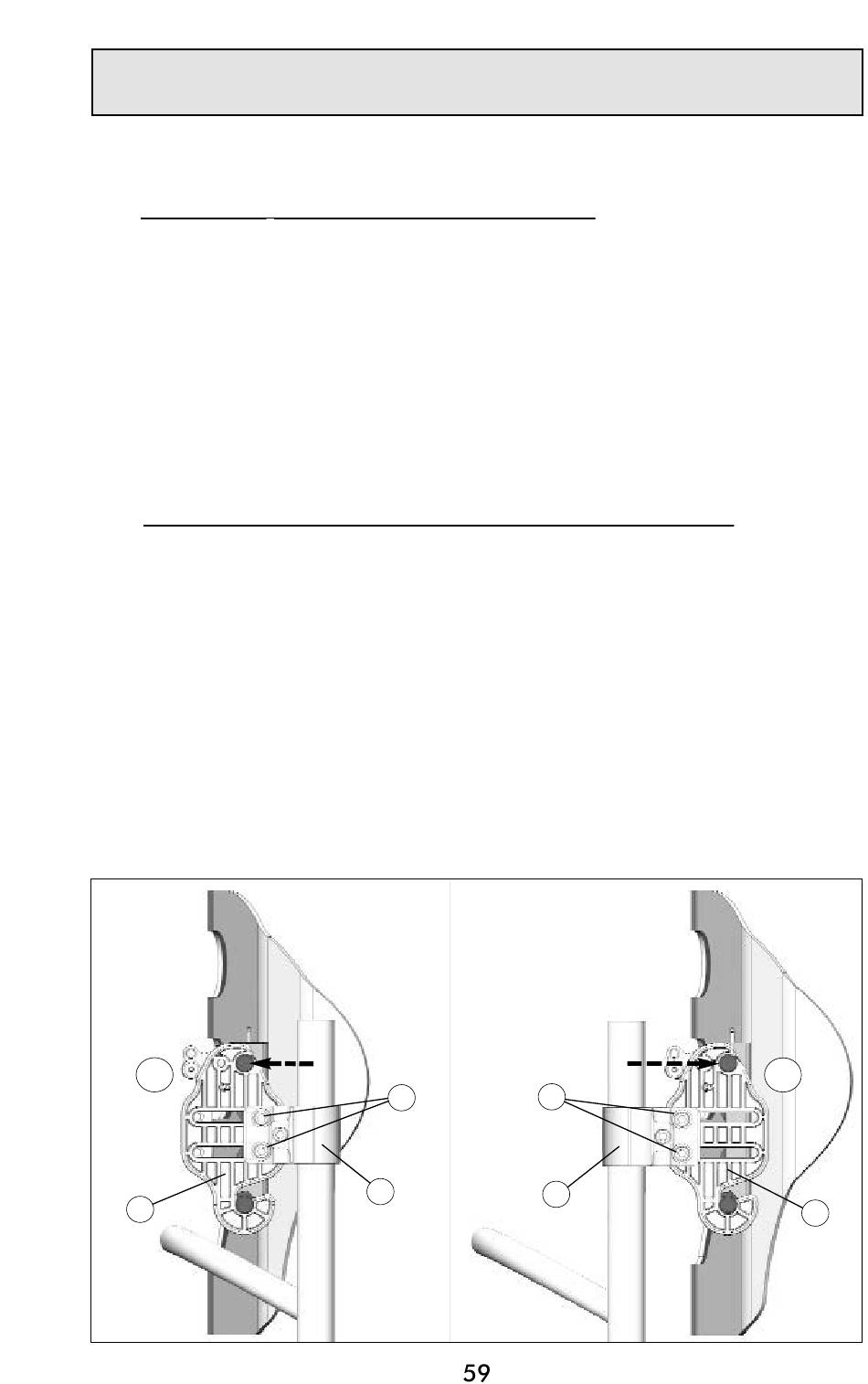

Installation du MX2 : réglage de la profondeur du dossier
Fig. 10
(- 1,75" [44 mm])
1
C
MX2 - I
NSTALLATION D
I
NSTALLATION LA
PLUS RECULÉE
A
B
'
UN M M ONTAGE AMOVIBLE
I
NSTALLATION LA
PLUS AVANCÉE
(+ 2,5" [57 mm])
A
B
2
C
