4.0 O
PARCIE

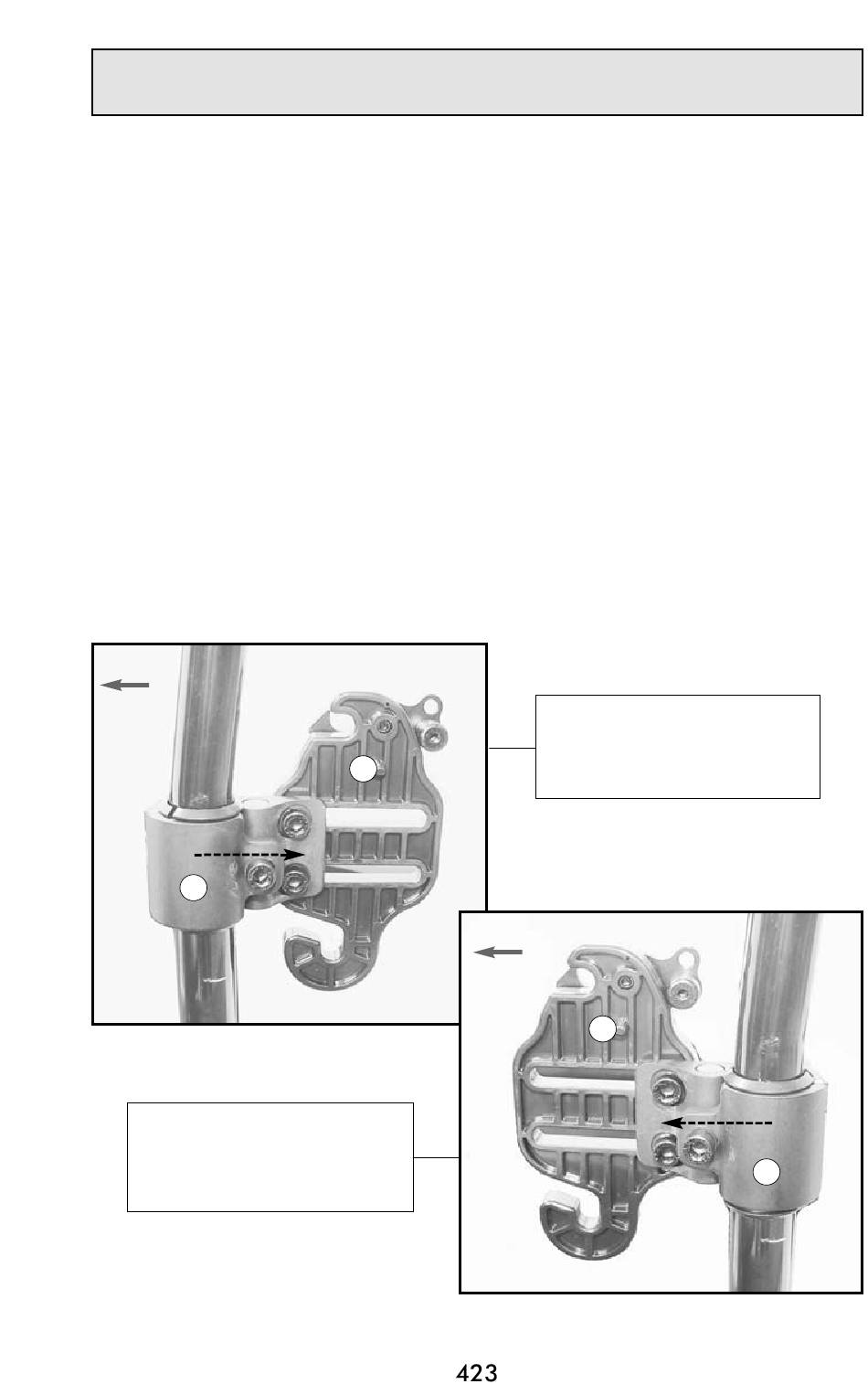

W konfiguracji standardowej zaciski tulei oparcia MX2 (A) i płytki montażowe (B) powinny
być złożone i przykręcone do tulei oparcia w pozycji maksymalnie przesuniętej do tyłu. Taka
konfiguracja umożliwia uzyskanie maksymalnej głębokości siedziska — patrz rys. 2.
Aby uzyskać konfigurację odwróconą*, zaciski tulei (A) powinny być obrócone o 180°
na tulejach oparcia. Taka konfiguracja zmniejsza głębokość siedziska, powodując, że
oparcie MX2 znajduje się w pozycji bardziej pochylonej w przód, jeśli jest taka
konieczność — patrz rys. 3.
Zaciski tulei (A) umożliwiają regulację w zakresie 38 mm (1,5
przód/tył (względem tulei oparcia) w zależności od wybranej konfiguracji mocowania.
Uwaga: sekcja 4.8 zawiera więcej szczegółowych informacji dotyczących regulacji
głębokości ruchomego mocowania oparcia MX2.
*Aby zmienić orientację płytki montażowej/zacisku tulei na maksymalnie
przesuniętą do przodu, należy:
1 Odkręcić płytkę montażową (B) od zacisku tulei (A) (odkręcić 2 śruby).
2 Przekręcić zacisk tulei (A) o 180°, a następnie ponownie przykręcić płytkę montażową
(B) w tej samej pozycji (patrz rys. 3).
Przód
38 mm (1,5 cala)
A
Rys. 2
Odwrotna konfiguracja
zacisku tulei
(minimalna głębokość
siedziska)
MX2 —
MONTAŻ RUCHOMEGO MOCOWANIA
B
Standardowa konfiguracja
zacisku tulei
(maksymalna głębokość
siedziska)
Przód
B
Rys. 3
) w płaszczyźnie
cala
38 mm (1,5 cala)
A
