4.0 D
OSSIER

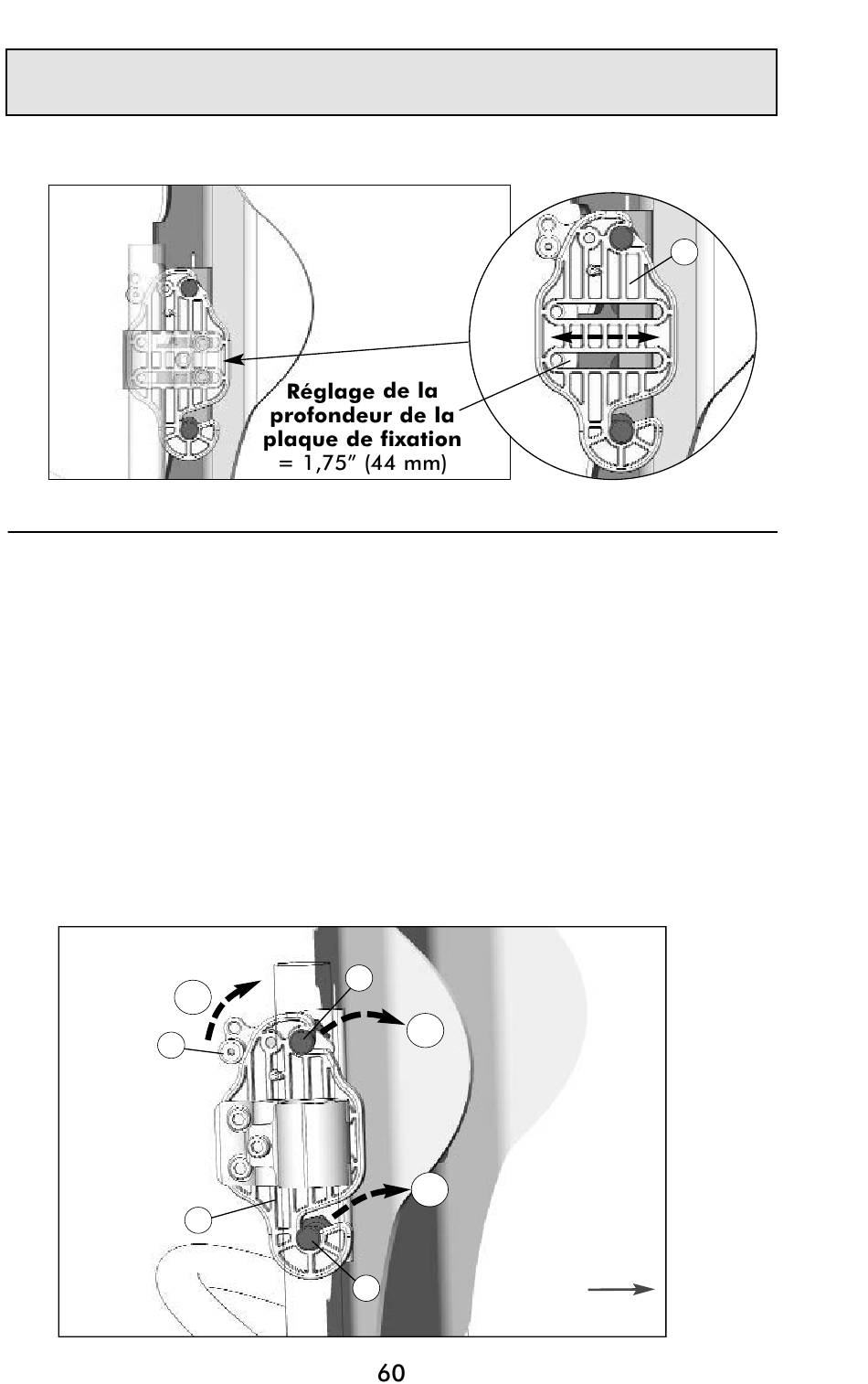

Installation du MX2 : réglage de la profondeur du dossier
Fig. 11
4.9 Démontage du dossier MX2 fixé sur matériel
à démontage rapide
1 Retirez/déverrouillez le dossier MX2 des plaques de fixation (A) comme suit
(reportez-vous à la Fig. 12 ci-dessous) :
i.En vous plaçant derrière le fauteuil roulant, tirez simultanément vers le
haut le mécanisme de déverrouillage (B) des deux plaques de fixation (1).
ii.Les verrous étant ouverts, poussez le sommet du dossier MX2 vers
l'avant (2) pour libérer les broches de fixation supérieures (C) des
plaques de fixation (A).
iii.Les broches supérieures étant libérées, soulevez le dossier MX2 vers le
haut et vers l'avant (3) pour libérer les broches de fixation inférieures (D)
des plaques de fixation.
Démontage/Retrait du dossier MX2
Fig. 12
B
MX2 - I
NSTALLATION D
1
A
'
UN M M ONTAGE AMOVIBLE
C
2
3
D
C
Avant
