3.5 Instalação dos grampos de barras MX2: (... continuação)
4 A partir de um ponto fixo na cadeira de rodas (por exemplo, a partir da
estrutura de assento/barra de rigidez) meça a altura exata do primeiro
grampo de barra (B) e fixe o segundo grampo de barra (B) à mesma altura
que a barra posterior oposta (consulte a Fig. 5)
Nota: certifique-se de que os grampos de barras estão alinhados
paralelamente um com o outro.
3.6 Instalar o encosto MX2 nos grampos de barras fixos:
1 Num dos lados da estrutura do encosto, instale o encosto Matrx MX2 (A)
nos grampos de barras* (consulte a Fig. 6):
- Alinhe os 2 parafusos de montagem na unidade de grampo de barra
(B) com as ranhuras correspondentes no suporte de montagem fixa MX2
(C) (1).
- Fixe a unidade de grampo de barra junto ao suporte de montagem MX2
utilizando a placa de porcas de rosca (D) fornecida (2).
- Repita os passos (1) e (2) para fixar a estrutura do encosto MX2 na barra
posterior oposta.
*NOTA: antes de instalar o encosto Matrx MX2 nos grampos de barras, os
suportes de montagem fixa devem ficar ligeiramente folgados para ajudar
a alinhar e instalar a estrutura do encosto. Consulte a Secção 3.7 (Fig. 8) para
obter instruções de ajuste de largura/altura mais detalhadas.
Instalação do encosto MX2: Ferragens de montagem FIXA

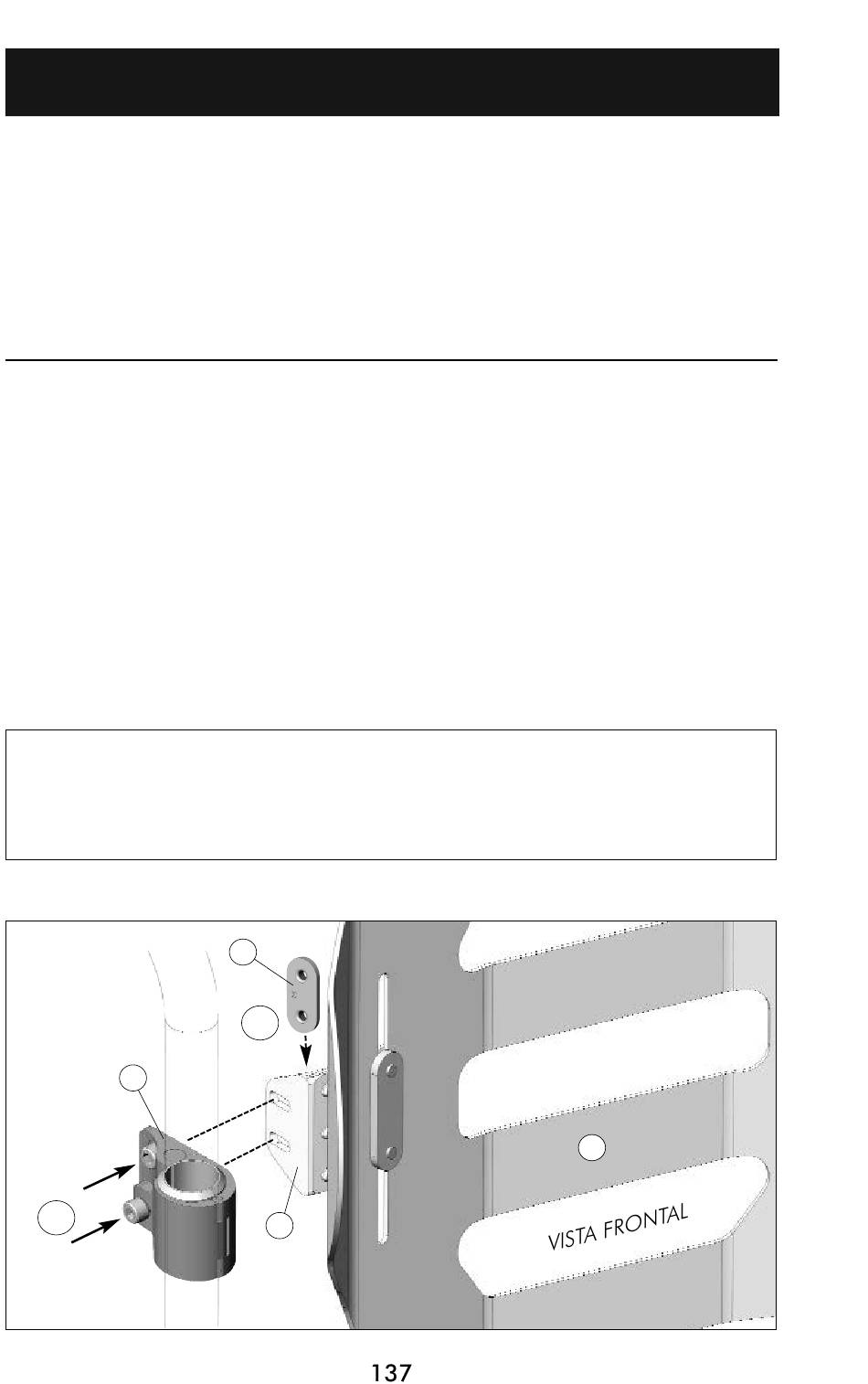

Fig. 6.
B
1
MX2 - I
NSTALAÇÃO DE M M ONTAGEM FIXA
D
2
C
A
