3 Begin aan één kant met het verschuiven/verstellen van de stangklem (B) tot de
gewenste hoogte/stand langs de rugstang en zet die stevig op zijn plek vast.
Opmerking: De uiteindelijke rugleuninghoogte kan verder worden afgesteld na
montage van de MX2-rugschaal op de montageplaten
4 Bepaal de hoogte van de eerste stangklem vanaf een vast punt op de rolstoel
(bijvoorbeeld het zitframe/de spanstang) en zet de tweede stangklem op dezelfde
hoogte aan de ertegenover gelegen rugstang vast; zie afb. 6 hieronder.
Opmerking: Zorg dat de gemonteerde stangklemmen/montageplaten parallel
aan elkaar worden bevestigd.

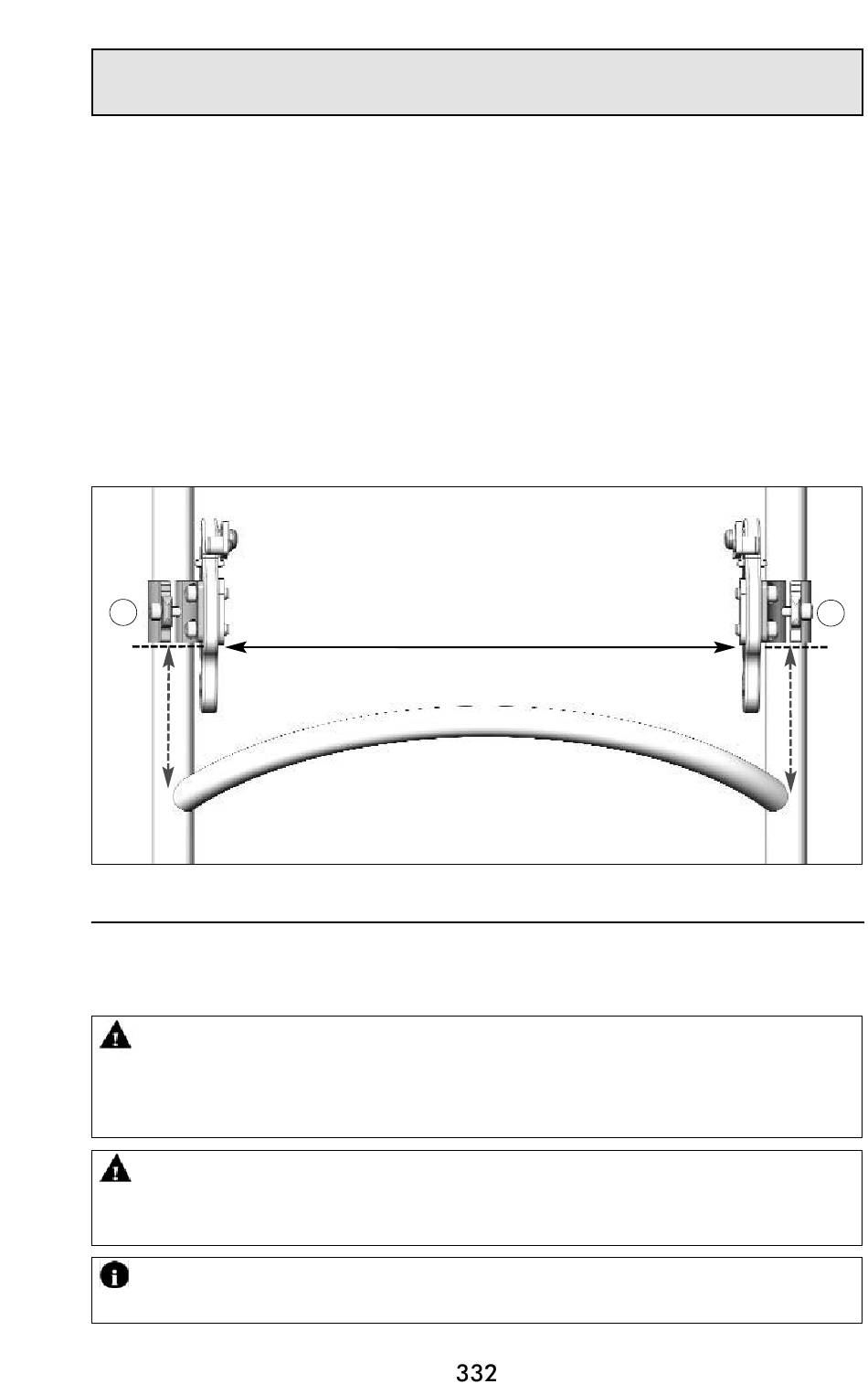

Hoogteaanpassing MX2-stangklem/montageplaat
B
Afb. 6
4.6 De MX2-rugleuning op de montageonderdelen met
snelontkoppeling monteren
WAARSCHUWING! Onjuiste installatie van de montagepennen kan leiden tot
schade aan het rugdeel en/of de montageplaten. Zorg dat er voldoende ruimte
gecreëerd wordt tussen de montageplaat en de kop van de montagepennen (een
tussenruimte van minimaal 1/8" [3 mm] wordt aanbevolen).
WAARSCHUWING! Gebruik NOOIT Loctite op montage-onderdelen. Niet-
metalen onderdelen kunnen in vervuilde staat in kwaliteit achteruitgaan en broos
worden (of breken).
BELANGRIJK! Tenzij anderszins vereist moeten alle aanpassingen altijd
symmetrisch op de linker- en rechtermontagebeugels worden doorgevoerd.
RUGLEUNING
Monteer de stangklemmen op gelijke hoogte
en parallel ten opzichte van elkaar
ACHTERAANZICHT
(Rolstoel waarvan de rugleuning is verwijderd)
-
VERWIJDERBARE MONTAGE
B
