ONTERING AV

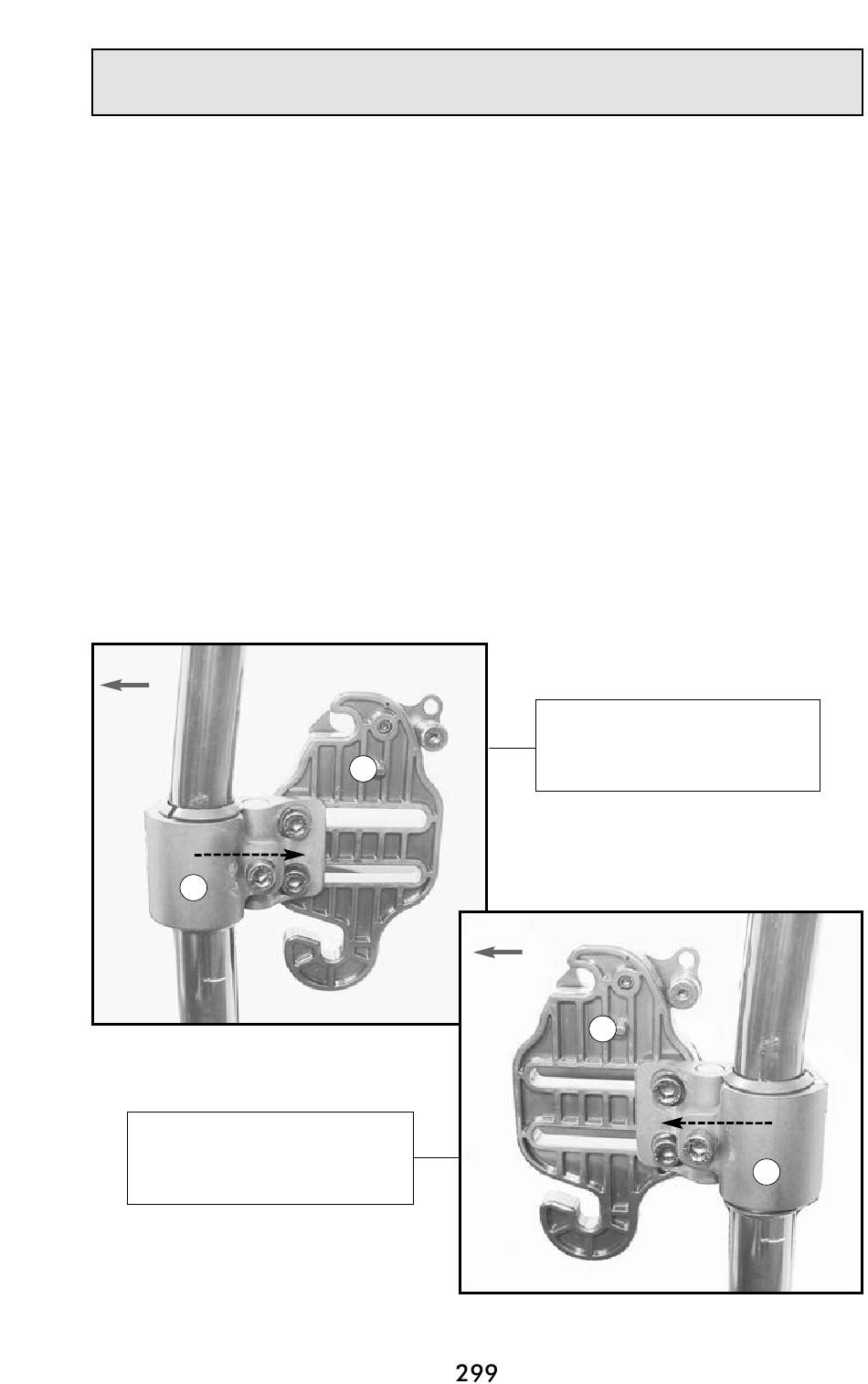

Ved et standard oppsett settes MX2-rørklemmene (A) og monteringsplatene (B)
sammen og monteres på ryggrørene i retning bakover. Et slikt oppsett gir
maksimal tilgjengelig setedybde på rullestolen – se fig. 2.
Ved et omvendt oppsett* dreies rørklemmene (A) 180° på ryggrørene. Et slikt
oppsett gir minimalt tilgjengelig setedybde og plasserer MX2-rygglenet i en mer
foroverrettet posisjon ved behov – se fig. 3.
Rørklemmene (A) gir mulighet for 1,5" (38
(i forhold til ryggrøret), avhengig av hvilket monteringsoppsett som velges.
OBS: Se punkt 4.8 for mer detaljerte instruksjoner om dybdejustering av MX2
avtakbar montering .
*Vende monteringsplaten/rørklemmen i retning forover:
1 Demonter monteringsplaten (B) fra rørklemmen (A) (2 skruer);
2 Drei rørklemmen (A) 180°, og monter deretter monteringsplaten på
nytt (B) i samme retning (som vist i fig. 3)
Fremre del
1,5" (38 mm)
A
Fig. 2
Omvendt oppsett
for rørklemmer
(min. setedybde)
MX2
RYGGLENE
B
Fremre del
Fig. 3
–
AVTAKBAR MONTERING
) justering forover eller bakover
mm
Standard oppsett
for rørklemmer
(maks. setedybde)
B
1,5" (38 mm)
A
