4.0 E
NCOSTO
4.7 Encosto MX2: Ajustes de largura e altura
IMPORTANTE! Tenha em atenção que os ajustes de largura e altura
no encosto MX2 são feitos simultaneamente. Durante a instalação,
recomendamos que efetue ajustes num suporte de cada vez, fixando
cada suporte o suficiente para impedir que deslize após cada ajuste. As
ferragens de montagem podem ser totalmente apertadas depois de
concluir a instalação/configuração.
1 Ajuste da largura do pino de fixação: Com o encosto MX2 preso
às placas de fixação, ajuste a largura do pino de fixação (A A ) em cada
suporte de montagem (B B ) para que exista uma folga mínima de 3 mm
(1/8 ) entre a cabeça dos pinos de fixação e o exterior da placa de
"
fixação (C)*. (Consulte a Fig. 7.)
*NOTA: para instalação standard do encosto MX2, a estrutura do encosto
deve permanecer centrada nas barras posteriores após um ajuste de
largura. (Os suportes de montagem podem ser ajustados simetricamente
na estrutura do encosto)
2 Aperte ambas as unidades de suporte de montagem o suficiente para
impedir que deslizem.

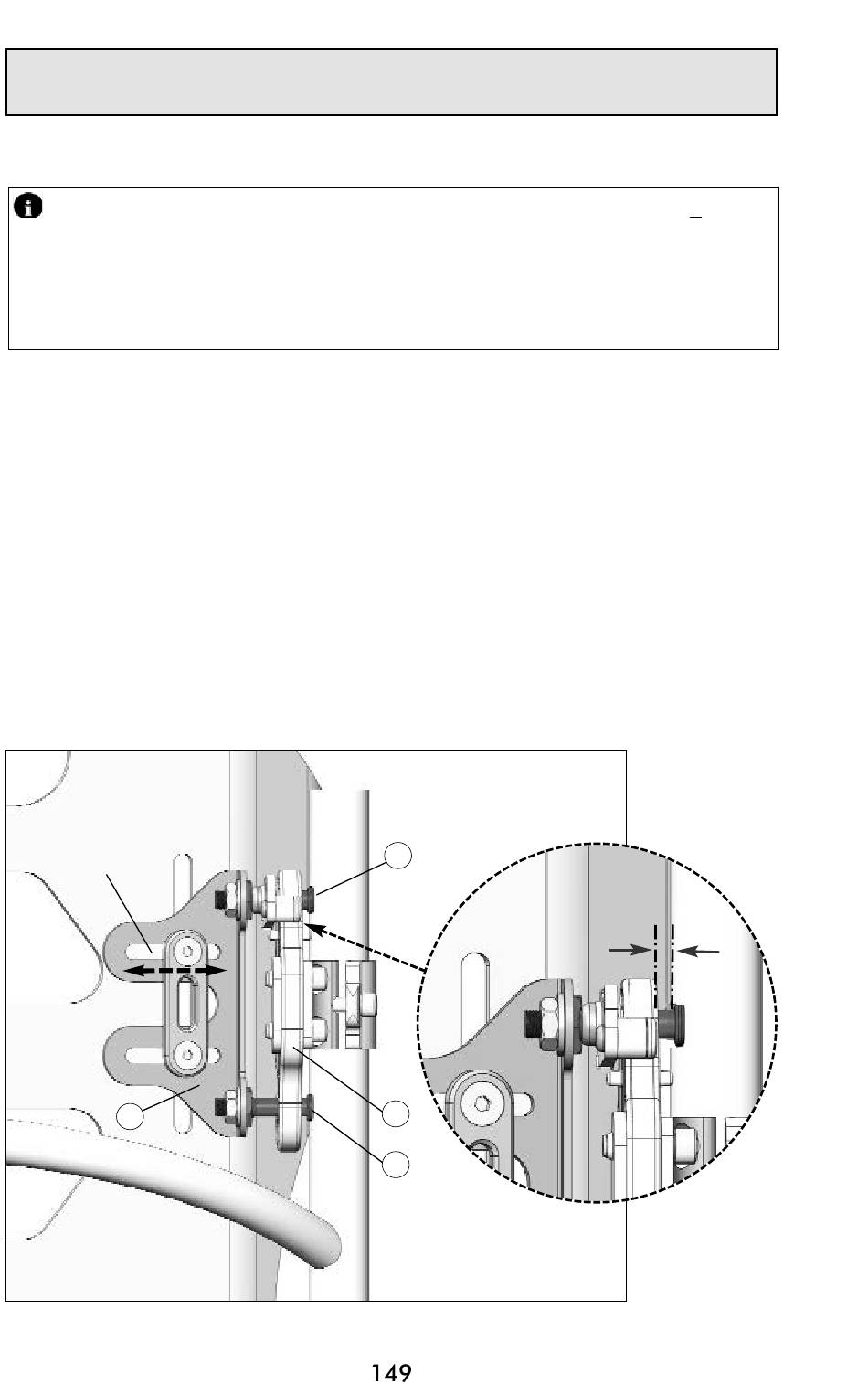

Instalação do MX2: Ajuste da largura/instalação do pino de fixação
Ajuste da largura
B
MX2 - I I
NSTALAÇÃO DE MONTAGEM REMOVÍVEL
Fig. 7
A
C
A
mínimo
3 mm (1/8")
