ESPALDO
2 Instale el respaldo MX2 en las placas de montaje (A) del modo siguiente:
(Consulte las Fig. 6a y 6b).
i. Alinee e inserte los pasadores de montaje inferiores (B) en las ranuras
de enganche situadas en la parte inferior de cada placa de montaje (1).
ii. Una vez colocados los pasadores inferiores, bloquee/encaje los
pasadores de montaje superiores (C) en el mecanismo de cierre de
seguridad (D) situado en la parte superior de cada placa de montaje (2).
¡ADVERTENCIA! Cuando instale el respaldo MX2, asegúrese siempre
de que ambos mecanismos de cierre de seguridad (D) estén completamente
enganchados alrededor de los pasadores de montaje superiores.

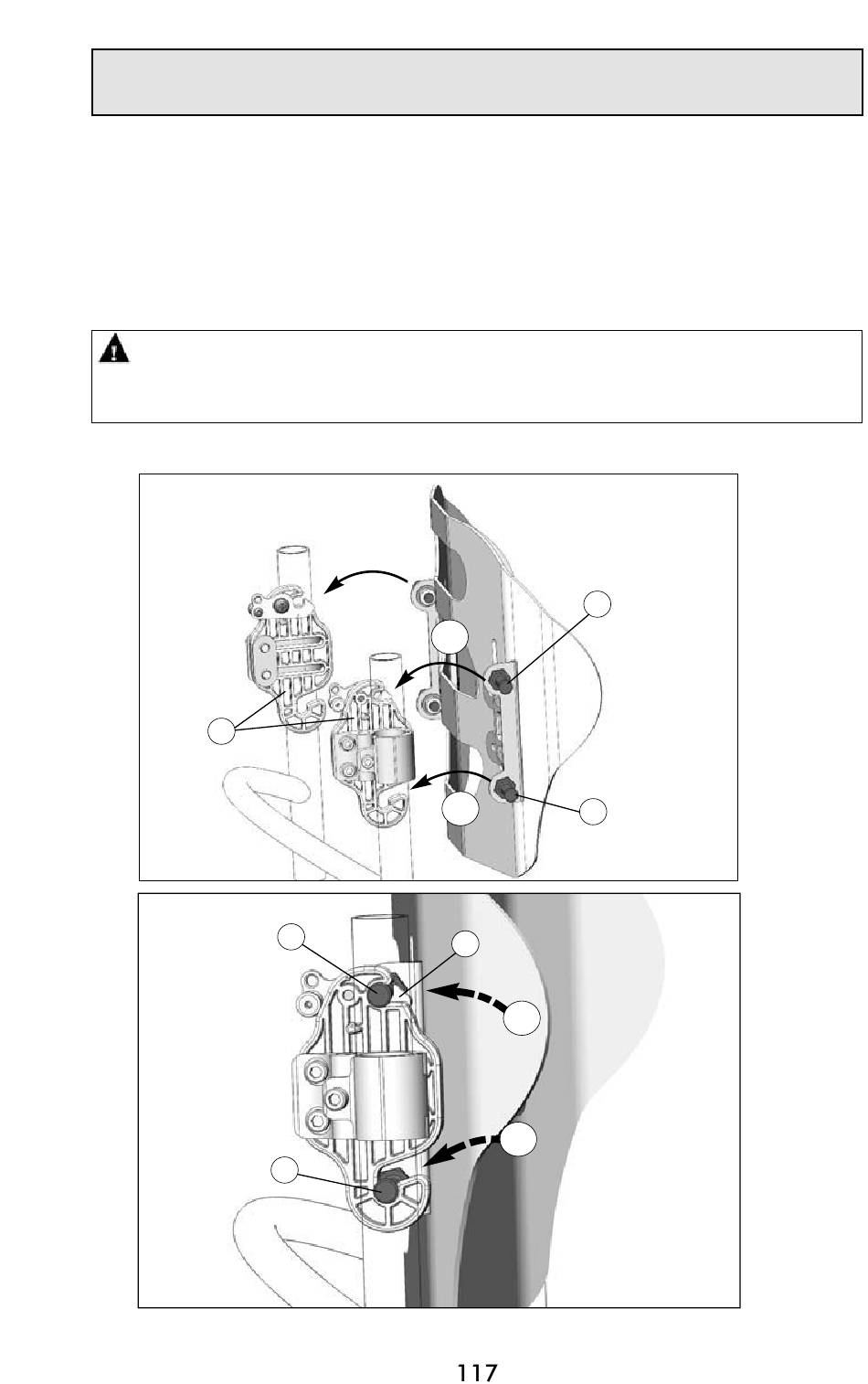

Instalación del respaldo MX2 en las placas de montaje
