6.0 D
OPLŇKY K OPĚRADLU
6.2 (Doplňková) přídavná výplň mezi opěradlem a sedadlem
(prodává se samostatně)
K dispozici jsou přídavné výplně (samostatně prodávané) pro otvor mezi opěradlem
a sedadlem, které lze použít u opěradel řady MX2 všech standardních velikostí. Všechna
opěradla standardních velikostí se dodávají s předem našitým proužkem tvořeným
smyčkovou částí suchého zipu, který je umístěn napříč na dolní zadní straně potahu
čalounění a slouží k upevnění přídavné výplně pro otvor mezi opěradlem a sedadlem.
Správnou velikost přídavné výplně pro otvor mezi opěradlem MX2 a sedadlem vyberte podle
následující tabulky:
ŠÍŘKA
36 cm (14 palců)
38 cm (15 palců)
41 cm (16 palců)
43 cm (17 palců)
46 cm (18 palců)

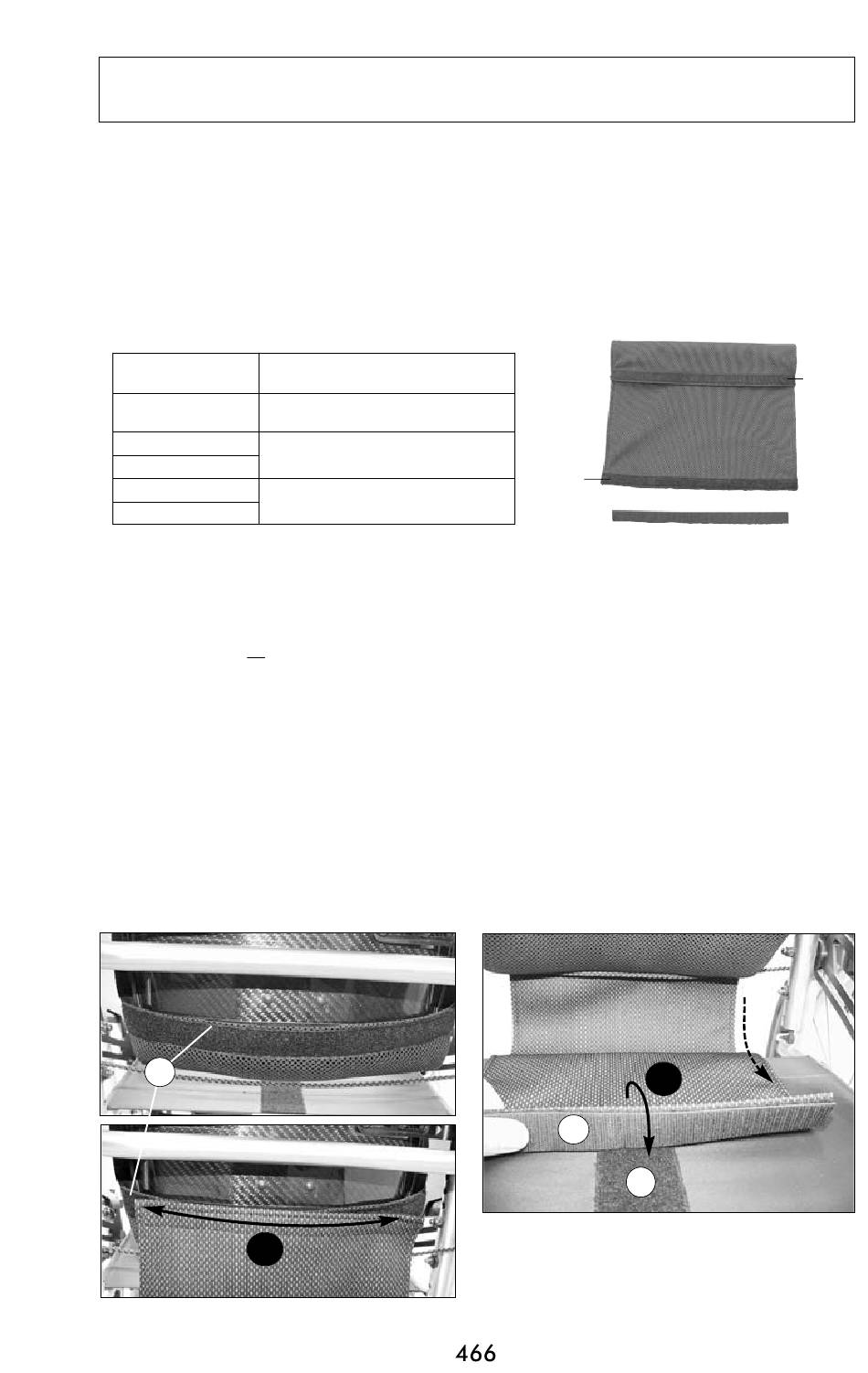

Návod na instalaci:
1. Vyjměte polstrování sedadla invalidního vozíku (je-li nainstalováno).
2. Ujistěte se, že opěradlo je nastaveno v požadované výšce. (Viz část 4.0, obrázek 8.)
3. Postavte se za invalidní vozík (a dívejte se vpřed), vyrovnejte/upevněte proužek
tvořený háčkovou částí suchého zipu, který je umístěn na přídavné výplni, na proužek
tvořený smyčkovou částí suchého zipu a přišitý na dolní zadní straně potahu opěradla
MX2 (A). (Viz krok 1 níže.)
4. Protější konec (neupevněný) přídavné výplně protáhněte mezerou mezi dolní částí
zadního pláště a sedadlem invalidního vozíku.
5. Připevněte proužek tvořený smyčkovou částí suchého zipu* (B) k proužku suchého
zipu umístěnému na popruhovém sedadle nebo výlisku sedadla invalidního vozíku.
(Viz krok 2 níže.)
*POZNÁMKA: Pokud je na sedadle invalidního vozíku umístěn odpovídající proužek
tvořený smyčkovou částí suchého zipu, upevněte přídavnou výplň pomocí dodaného
oboustranného proužku tvořeného háčkovou částí suchého zipu (C).
A
1
POHLED ZEZADU
PŘÍDAVNÁ VÝPLŇ PRO OTVOR
MEZI OPĚRADLEM A SEDADLEM
PFLAP-XS
26 cm x 41 cm (10 palců x 16 palců)
PFLAP-S
33 cm x 41 cm (13 palců x 16 palců)
PFLAP-M
38 cm x 41 cm (15 palců x 16 palců)
MX2
Přídavná výplň pro
otvor mezi opěradlem
a sedadlem
proužek
tvořený
smyčkovou
oboustranný proužek tvořený
částí suchého
zipu háčkovou částí suchého zipu
Přídavná výplň pro otvor mezi
opěradlem a sedadlem
2
C
B
POHLED ZEPŘEDU
proužek
tvořený
háčkovo
u částí
suchého
zipu
