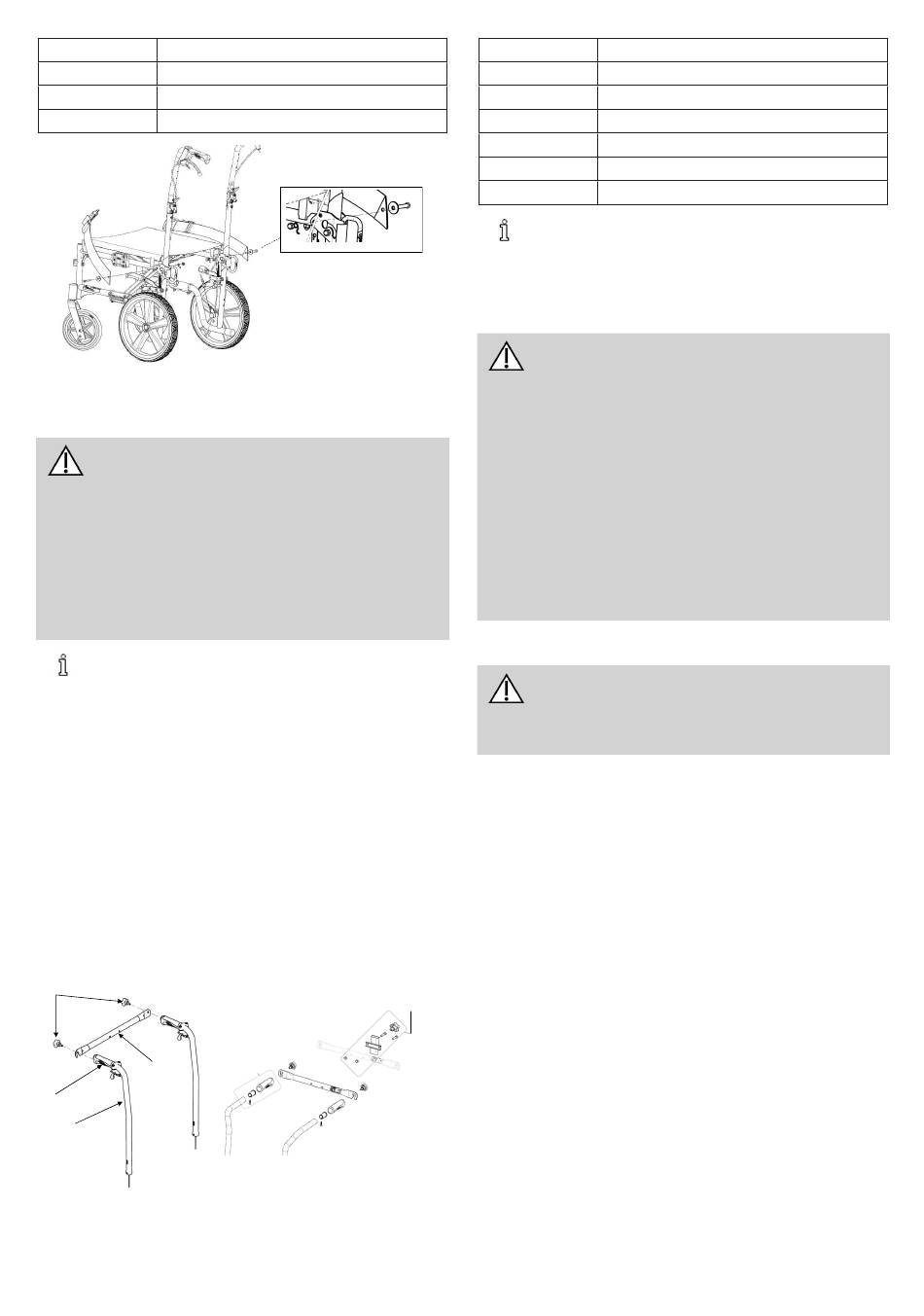

Invacare Action 2 NG Manuel De Maintenance page 11

Composant Description
Vis de montage (M6)
A
B Support de canne de dossier
C Moitié de la ceinture de maintien
Version Transit
3.3.8 Installation/démontage du renfort de dossier
AVERTISSEMENT !
— Si un renfort de dossier est déjà installé, la
réinstallation des inserts de canne de dossier
est inutile (pour les cannes de dossier fixe
uniquement).
— Après TOUT réglage, réparation ou entretien et
avant toute utilisation, assurez-vous que
l'ensemble du matériel de fixation est bien
installé et serré, afin d'éviter tout risque de
blessure ou de dommage.
Pour retirer le renfort de dossier, reprenez cette
procédure en sens inverse.
1. Retirez les embouts des cannes de dossier.
2. Retirez les poignées des cannes de dossier (coupez la
poignée dans le sens de la longueur à l'aide d'un outil
pointu).
3. Installez les inserts dans les cannes.
4. Fixez les inserts avec les vis de montage.
5. Installez les poignées sur les cannes de dossier (vaporisez
au préalable une solution d'alcool neutre à l'intérieur de la
poignée et installez-la immédiatement sur la canne de
dossier).
6. Alignez les extrémités du renfort de dossier sur les
poignées des cannes de dossier.
7. Fixez le renfort de dossier aux cannes de dossier à l'aide
des boulons de montage.
A
D
B
C
Version Autopropulsion
1651896-G
F
E
Version Transit
Composant
Description
Boulons de montage
A
B Poignée
C Cannes de dossier
D Renfort de dossier
E Insert + poignée
Supports de support de tête (si équipés)
F
Cette procédure concerne uniquement les repose-
pieds individuels réglables en angle.
3.4 Accoudoirs roues arrière/roulettes
avant
AVERTISSEMENT !
La hauteur d'assise, la profondeur d'assise, l'angle
du dossier, le système d'assise, la taille/la position
des roues arrière, la taille/la position des roulettes
avant, les options d'assise (appui-tête, pochette de
dossier, etc.) ainsi que l'état de l'utilisateur influent
directement sur la stabilité du fauteuil roulant.
Toute modification de l'un ou de plusieurs de ces
neuf éléments peut diminuer la stabilité du fauteuil
roulant.
Après TOUT réglage, réparation ou entretien et
avant toute utilisation, assurez-vous que l'ensemble
du matériel de fixation est bien serré, afin d'éviter
tout risque de blessure ou de dommage.
3.4.1 Démontage/installation des roues arrière
AVERTISSEMENT!
Si vous modifiez la taille de la roue arrière ou de la
hauteur siège à sol, reportez-vous au tableau de la
page suivante.
Essieux fixes, version Transit
Démontage des roues arrière
1. 12" ; retirez l'essieu fixe, les rondelles et le contre-écrou
qui fixent la roue arrière au support d'essieu. Retirez la
roue arrière existante du fauteuil roulant.
2. Installez la nouvelle roue arrière ou la roue existante sur le
fauteuil roulant. Reportez-vous au paragraphe Versions
Transit.
3. 24" ou 22" ; retirez la roue entière et le support d'essieu
du cadre latéral. Reportez-vous au paragraphe
Démontage/installation des roues arrière.
Version Transit
1. Installez l'essieu fixe à travers la roue, l'entretoise, le
châssis et la rondelle.
2. Vissez à fond au moyen du contre-écrou d'essieu fixe
existant. Serrez à un couple de 25 Nm.
3. Fixez et réglez le frein de transit à l'aide du matériel de
fixation fourni, réglez la distance entre le patin de frein et
la roue. Reportez-vous au Chapitre 3.6.1 Réglage des
freins de roue, page 17.
4. Si nécessaire, répétez les ÉTAPES 1 à 3 pour la roue arrière
opposé.
3 Montage
11
