Invacare Action 2 NG

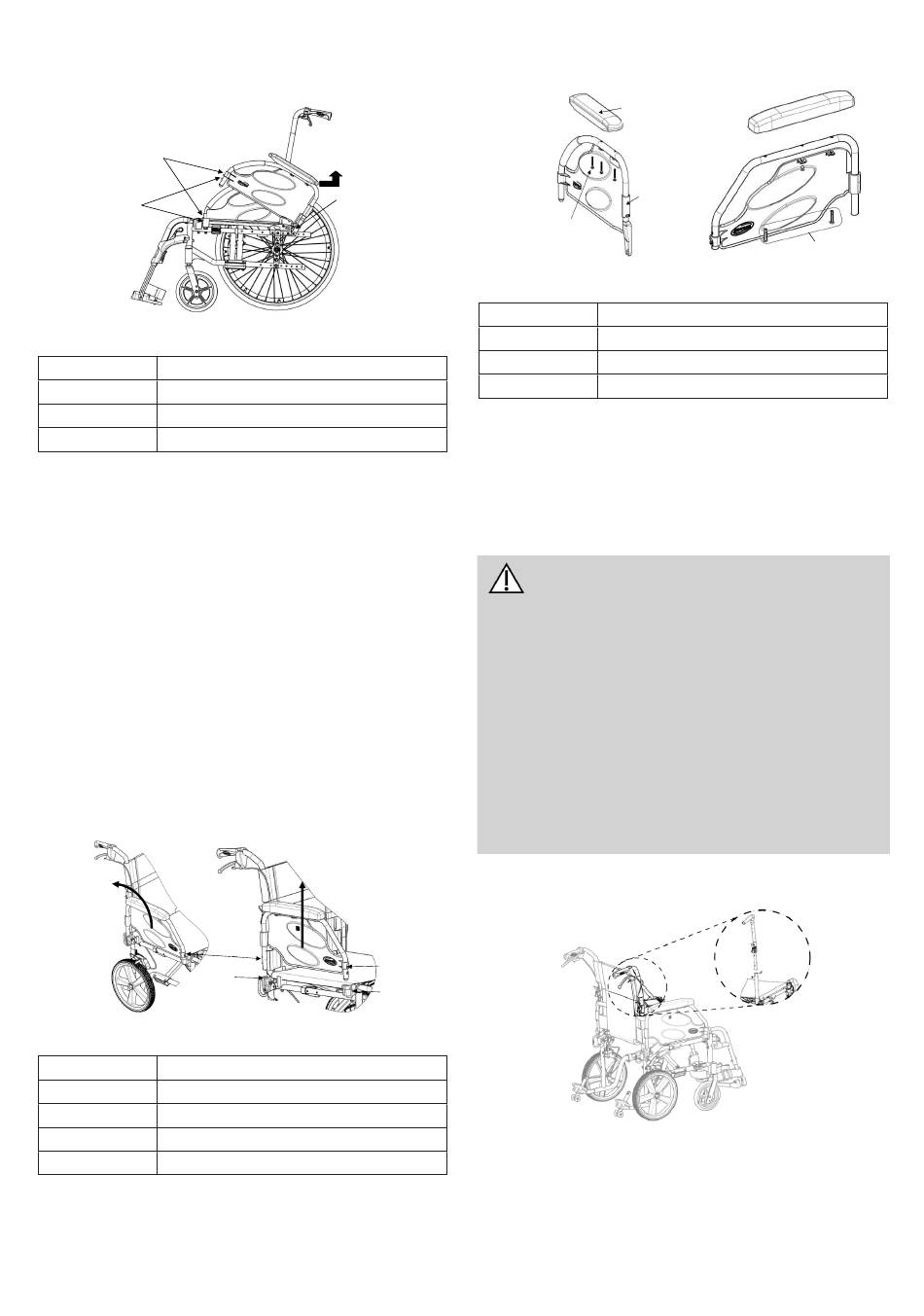

3.2.3 Démontage/installation des accoudoirs
escamotables (n° 2)
A
B
Version Autopropulsion
Composant Description
A Bouton poussoir
B Ressort à téton
Support de pivot arrière
C
Démontage de l'accoudoir escamotable
1. Déverrouillez l'accoudoir existant en appuyant le bouton
poussoir.
2. Relevez l'accoudoir existant pour le retirer de son support
avant.
3. Tirez sur l'accoudoir existant pour le retirer du support de
pivot arrière.
4. Répétez les étapes 1 à 3 pour le côté opposé du fauteuil
roulant, si nécessaire.
Installation de l'accoudoir escamotable
1. Si nécessaire, retirez l'accoudoir existant en procédant
comme indiqué ci-dessus.
2. Installez l'accoudoir existant ou le nouvel accoudoir,
d'abord dans le support de pivot arrière, puis dans le
support d'accoudoir avant.
3. Verrouillez l'accoudoir existant ou le nouvel accoudoir en
appuyant le bouton poussoir. Assurez-vous que le ressort à
téton est correctement engagé dans son logement.
4. Répétez les étapes 1 à 3 pour le côté opposé, si nécessaire.
Version Transit
Composant Description
A Bouton poussoir
Ressort à téton arrière
B
C Bouton poussoir
D Ressort à téton avant
8
C
A
C
B
D
3.2.4 Remplacement de la manchette d'accoudoir
B
C
A
Version Autopropulsion
Composant Description
A Vis de montage (M6)
B Manchette
C Ensemble d'accoudoir
1. Retirez les vis de montage qui fixent la manchette
d'accoudoir à l'ensemble d'accoudoir.
2. Remplacez la manchette et fixez-la au moyen des vis
demontage existantes.
3. Répétez les étapes 1 à 2 pour le côté opposé, si nécessaire.
3.3 Siège/dossier
AVERTISSEMENT !
La hauteur d'assise, la profondeur d'assise, l'angle
du dossier, le système d'assise, la taille/la position
des roues arrière, la taille/la position des roulettes
avant, les options d'assise (appui-tête, pochette de
dossier, etc.) ainsi que l'état de l'utilisateur influent
directement sur la stabilité du fauteuil roulant.
Toute modification de l'un ou de plusieurs de ces
neuf éléments peut diminuer la stabilité du fauteuil
roulant.
Après TOUT réglage, réparation ou entretien et
AVANT toute utilisation, assurez-vous que
l'ensemble du matériel de fixation est bien serré,
afin d'éviter tout risque de blessure ou de
dommage.
3.3.1 Démontage des cannes de dossier
Version Transit
A
Version Transit
1651896-G
