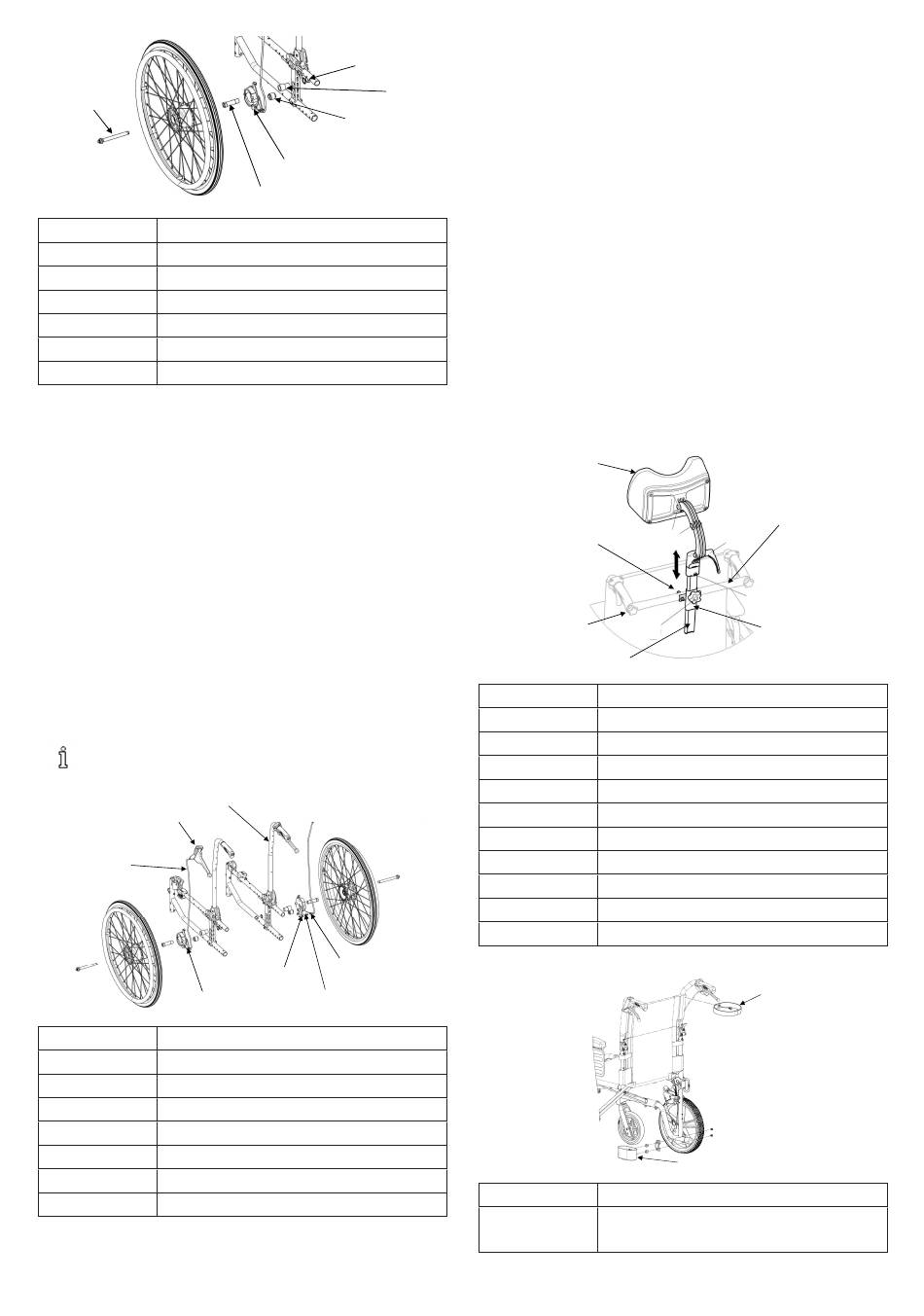

Invacare Action 2 NG Manuel De Maintenance page 20

Invacare Action 2 NG
A
Composant Description
A Axe à déverrouillage rapide
Douille d'axe à déverrouillage rapide
B
C Support de patin de frein
D Entretoise anti-rotation
E Entretoise anti-rotation
F Contre-écrou et rondelle
1. Retirez la roue arrière. Reportez-vous à 3.4.1
Démontage/installation des roues arrière, page 11.
2. Retirez le contre-écrou et la rondelle qui fixent le support
d'essieu à la plaque d'essieu.
3. Faites glisser un support de patin de frein sur un axe à
déverrouillage rapide, puis ajoutez une entretoise anti-
rotation.
4. Présentez l'ensemble face à la plaque d'essieu à l'extérieur
du fauteuil, en dirigeant le support de patin de frein selon
le plan opposé. Insérez ensuite l'entretoise anti-rotation
entre la broche du support de patin de frein et le trou du
support d'essieu.
5. Alignez le frein à tambour sur l'un des cinq trous de
réglage de la plaque d'essieu.
6. Fixez le frein à tambour à la plaque d'essieu, à la hauteur
souhaitée, au moyen du contre-écrou et de la rondelle.
7. Répétez les étapes 1 à 6 pour l'autre roue arrière.
Installation/réglage du frein à tambour
Le réglage du câble DOIT permettre d'obtenir le même
effet de freinage des deux côtés.
B
A
D
Composant Description
A Câble
B Levier de frein
C Canne de dossier
D Support de patin de frein
E Levier
F Boulon de câble
G Boulon de tension
1. Installez le levier de frein à tambour avec le câble sur les
cannes de dossier.
20
F
E
D
C
B
C
G
E
F
2. Fixez le câble au levier du support du patin de frein en
serrant le boulon du câble.
3. Tendez le câble pour obtenir l'effet de freinage souhaité
en vissant/dévissant le boulon de tension situé sur le
support de patin de frein.
4. Répétez les étapes 1 à 3 pour l'autre côté.
3.7 Options
3.7.1 Installation de l'appui-tête
1. Installez le renfort de dossier. Reportez-vous à3.3.8
Installation/démontage du renfort de dossier, page 11.
2. Réglez le support d'appui-tête (boulons de montage,
support d'appui-tête et manette A) dans les trous de
fixation du tube de renfort de dossier.
3. Introduisez le tube vertical qui soutient le coussin d'appui-
tête dans le support d'appui-tête.
4. Réglez à la hauteur souhaitée avec l'utilisateur assis dans
le fauteuil roulant, puis serrez la manette A.
5. Réglez le coussin d'appui-tête (profondeur et inclinaison)
et serrez à fond les vis C et la poignée D.
E
J
I
A
H
Composant Description
A Plaques dentées
B Palettes repose-pieds réglable en angle
C Sangle talonnière
D Vis de montage (M6)
Coussin d'appui-tête
E
F Renfort de dossier
G Support d'appui-tête
H Tube vertical
I Vis manuelles
J Boulons de montage
Installation du porte-canne
Composant Description
Sangle du porte-canne : fixée à l'aide de la
A
vis du dossier.
F
C
D
B
G
A
B
1651896-G
