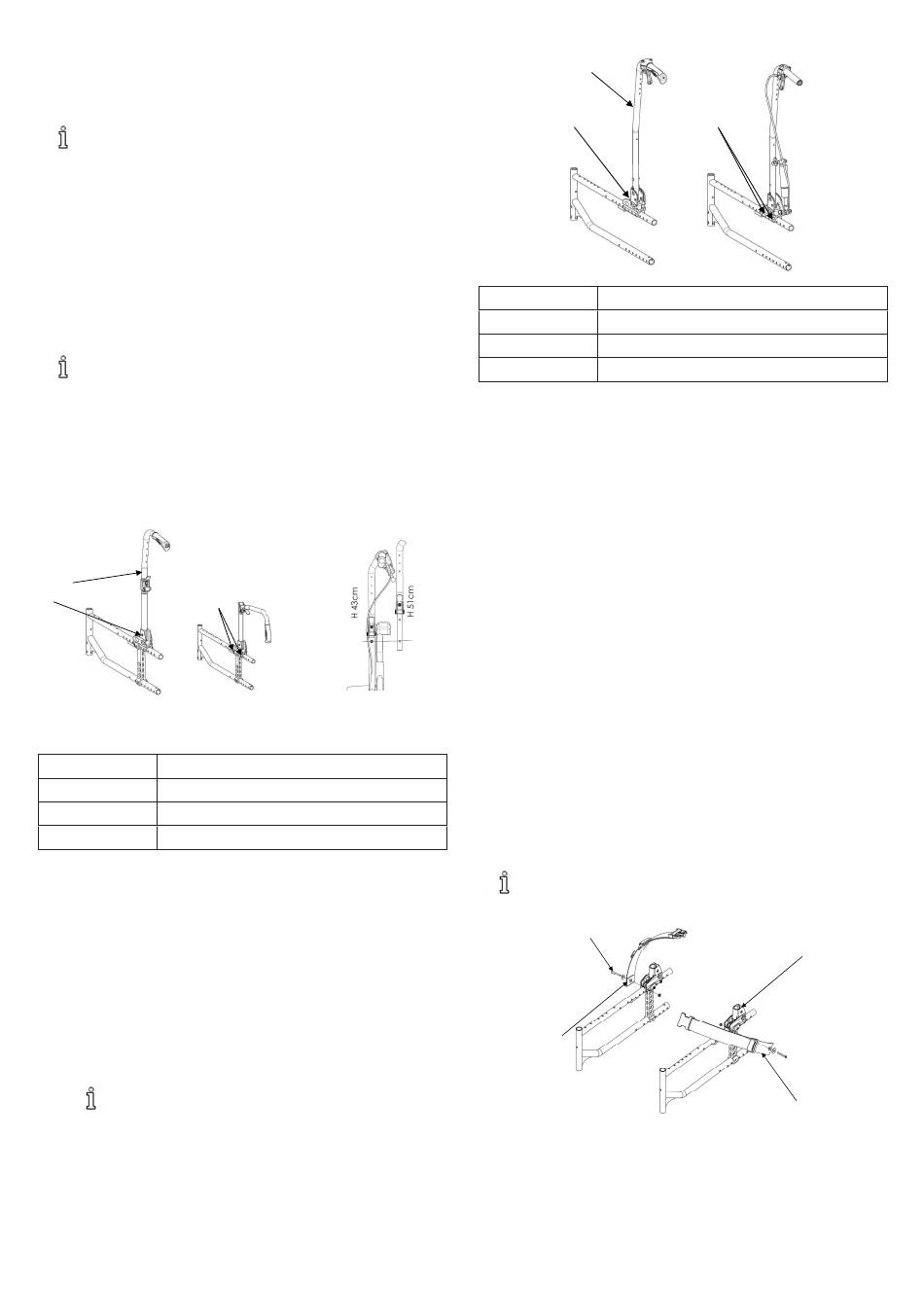

3.3.5     Démontage/installation  de  différents
types  de  dossier
Dossier rabattable
Pour installer le dossier fixe/rabattable, reprenez cette
procédure en sens inverse, de l'ÉTAPE 3 à 1.
 1.  Retirez le support de canne de dossier. Reportez-vous à
1.0.1 Démontage/installation/réglage du support de
canne de dossier, page 1.
 2.  Tirez sur la toile d'assise.
 3.  Retirez les deux vis de montage et les contre-écrous (M6)
qui fixent le support de canne de dossier au châssis du
fauteuil roulant.
 4.  Installez le nouveau kit incluant la toile de dossier
appropriée.
Les deux cannes de dossier doivent être réglées sur le
même trou de réglage.
Version Transit
Les cannes de dossiers sont conçues pour deux hauteurs de
dossier : 430/510 mm.
Dans le cas d'un réglage de hauteur de dossier de 510 mm, une
coussin d'assise est parfois recommandée pour un bon support
de dos.
A
B
Version Autopropulsion
Composant
Description
A
Canne de dossier
B
Support de canne de dossier
C
Vis de montage
Dossier inclinable (versions mécanique et à vérin à gaz)
Pour installer le dossier inclinable, reprenez cette procédure en
sens inverse, de l'ÉTAPE 1 à 3.
 1.  Retirez le support de canne de dossier. Reportez-vous à
1.0.1 Démontage/installation/réglage du support de
canne de dossier, page 1
 2.  Tirez sur la toile d'assise.
 3.  Retirez les deux vis de montage et les contre-écrous qui
fixent le support de canne de dossier au châssis du fauteuil
roulant.
 4.  Installez le nouveau kit incluant la toile de dossier
appropriée.
Les deux cannes de dossier doivent être réglées
sur le même trou de réglage.
10
C
Version Transit
A
B
Composant
Description
A
Canne de dossier
B
Support de canne de dossier
Vis de montage
C
3.3.7     Installation/démontage  de  la  ceinture
de  maintien
 1.  Retirez le coussin d'assise du fauteuil roulant, si
nécessaire.
 2.  Retirez la vis de montage et le contre-écrou qui fixent la
moitié de la ceinture de maintien au support de canne de
dossier.
 3.  Répétez l'étape 2 pour le côté opposé, si nécessaire.
 4.  Procédez comme suit:

Pour installer la ceinture de maintien, passez à l'étape 6.
l

Retirez la ceinture de maintien existante du fauteuil
l
roulant.
 5.  Engagez les deux moitiés de la nouvelle ceinture de
maintien.
 6.  Alignez les trous de montage du support de canne de
dossier sur une extrémité de la nouvelle ceinture de
maintien.
 7.  Fixez la nouvelle ceinture de maintien au châssis du
fauteuil roulant à l'aide d'une vis de montage (M6) et
d'une rondelle. Serrez à fond (3-4 Nm).
 8.  Répétez les étapes 6 et 7 pour le côté opposé de la
ceinture de maintien.
 9.  Réinstallez le coussin d'assise sur le fauteuil roulant, si
nécessaire.
La toile d'assise est retirée pour une meilleure
visibilité.
A
C
Version Autopropulsion
C
B
C
