Invacare Action 2 NG Manuel De Maintenance page 13

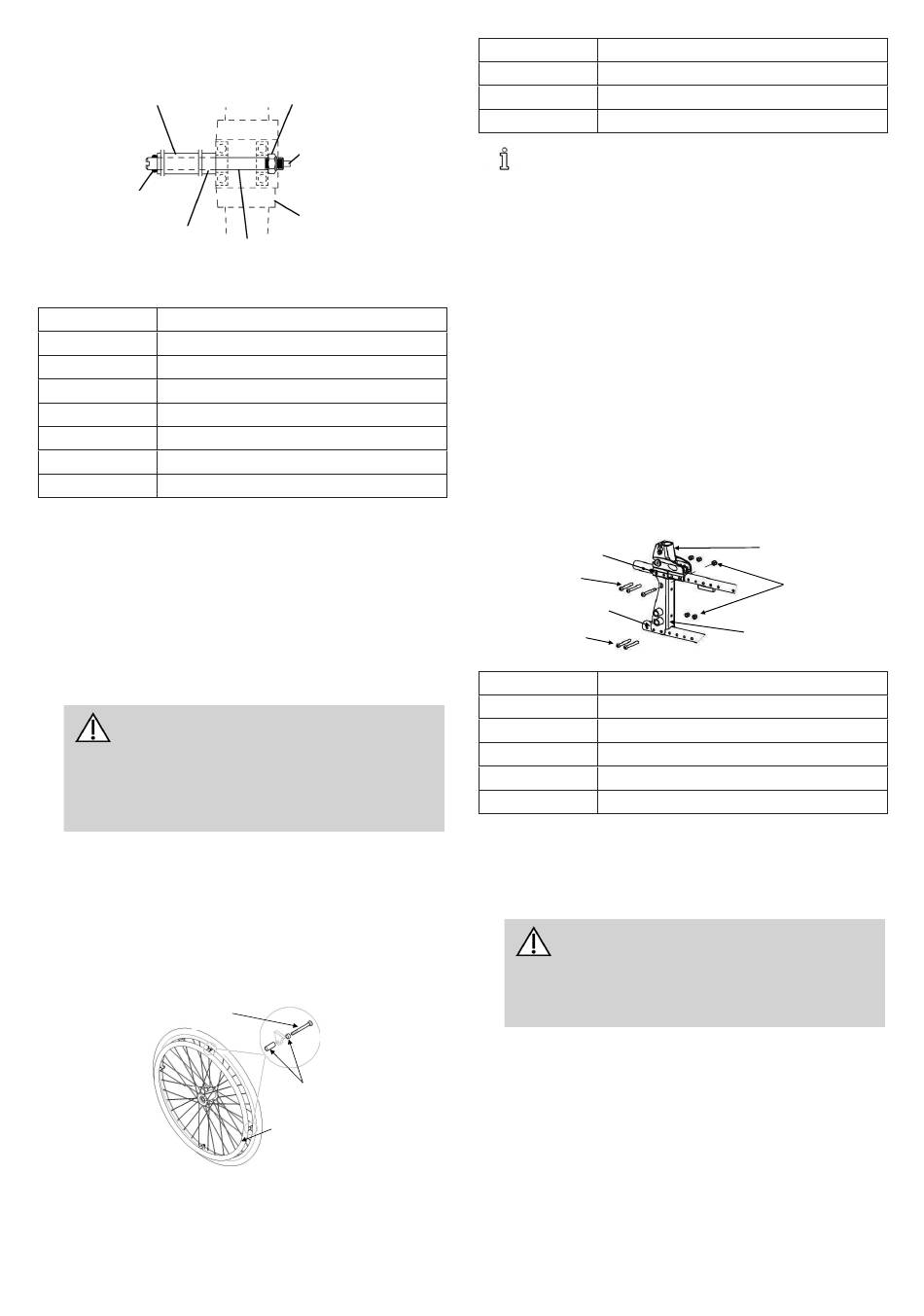

3.4.3 Réglage des axes à déverrouillage rapide
A
G
F
Composant Description
A Châssis du fauteuil roulant
B Contre-écrou
Goupille de détente
C
D Moyeu de roue arrière
E Axe à déverrouillage rapide
F Support de l'axe à déverrouillage rapide
G Goupille de verrouillage
1. Retirez la roue arrière et l'axe à déverrouillage rapide du
fauteuil roulant. Reportez-vous à3.4.1
Démontage/installation des roues arrière, page 11.
2. Enfoncez la goupille de détente sur l'axe à déverrouillage
rapide et faites-le glisser pour le retirer du moyeu de roue
arrière.
3. Relâchez la goupille de détente pour vous assurer que les
goupilles de verrouillage sont complètement libérées.
4. Augmentez ou diminuez le jeu en réglant le contre-écrou à
l'extrémité de l'axe à déverrouillage rapide.
AVERTISSEMENT !
Vérifiez que la goupille de détente de l'axe à
déverrouillage rapide est complètement
relâchée AVANT d'utiliser le fauteuil roulant.
— Veillez à ce que les goupilles de
verrouillage restent propres.
5. Réinstallez la roue arrière sur le fauteuil roulant. Reportez-
vous à3.4.1 Démontage/installation des roues arrière,
page 11.
6. Répétez les ÉTAPES 4 et 5 jusqu'à ce que les goupilles de
détente du support de l'axe à déverrouillage rapide
ressortent complètement du châssis du fauteuil roulant.
3.4.4 Remplacement des mains courantes
1651896-G
B
C
D
E
A
B
C
Composant Description
Vis de montage (M5)
A
B Entretoises en plastique
C Main courante
Pour remplacer la main courante, utilisez huit vis
préencollées neuves (M5)
1. Retirez la roue arrière du fauteuil roulant. Reportez-vous à
3.4.1 Démontage/installation des roues arrière, page 11.
2. Retirez les vis de montage qui fixent la main courante
existante à la roue arrière.
3. Retirez la main courante existante.
4. Installez la nouvelle main courante et fixez-la à la roue
arrière au moyen des nouvelles vis de montage pré-
encollées (M5).
5. L'espace compris entre la jante et la main courante peut
être ajusté grâce à la différence de longueur des
entretoises en matière plastique.
6. Réinstallez la roue sur le fauteuil roulant. Reportez-vous à
1.1 Démontage/installation des roues arrière, page 1.
7. Procédez de même pour l'autre roue.
3.4.5 Réglage de la longueur de l'empattement
A
E
A
E
Composant Description
A de la hauteur de jambe
B Support de canne de dossier
C Écrous
D Support de roue arrière
E Vis de montage
1. Retirez la roue. Reportez-vous à 3.4.1
Démontage/installation des roues arrière, page 11.
2. Retirez les (deux ou quatre) vis de montage qui fixent les
parties supérieure et inférieure de la plaque d'essieu au
châssis du fauteuil roulant.
ATTENTION !
La partie supérieure de la plaque d'essieu doit
rester sur le support de siège en plastique. Le
non-respect de cette consigne risque de rayer
et d'endommager légèrement le châssis.
3. Alignez la plaque d'essieu sur l'un des (deux ou quatre)
trous de réglage. Deux positions sont possibles:
Le réglage d'usine du dossier fixe est la position
l
standard « A » et la position passive « B » pour le
dossier inclinable. Reportez-vous au détail « A » de la
page suivante.
3 Montage
B
C
D
13
