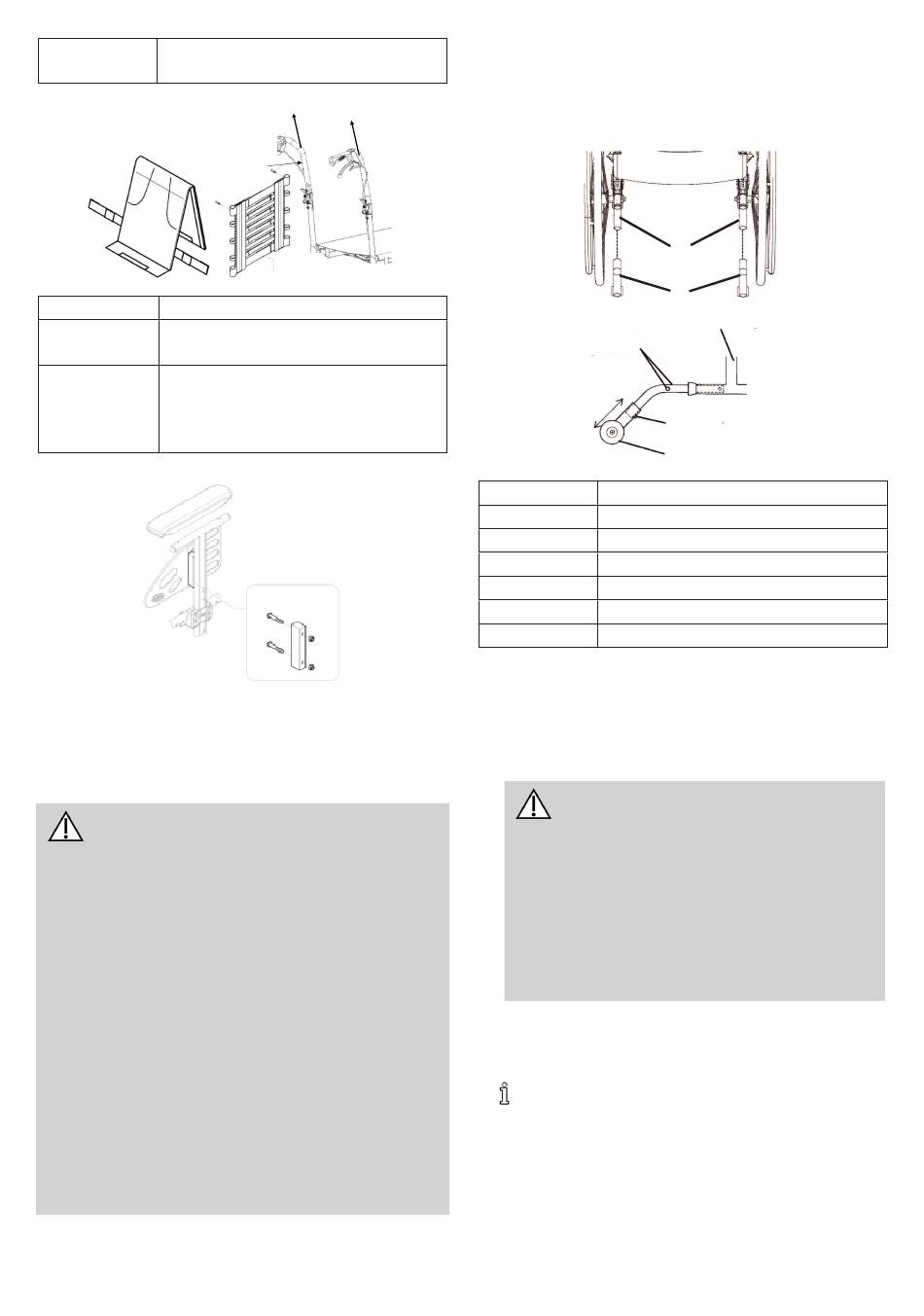

Réceptacle du porte-canne : fixé sur le
B
tube du châssis inférieur
Installation du système à tension réglable
Composant Description
Dossier réglable du Contour : fixée à l'aide
A
de la vis du dossier.
Les cannes de dossier doivent être
démontées et montées/réglées
B
conformément aux procédures de la
section 4.
Installation du porte-canne
Démontez le garde-jupe et insérez la partie ajourée entre le
garde-jupe et la structure de l'accoudoir, en remplaçant la vis
M6 par une vis plus longue.
3.8 Dispositifs anti-bascule
AVERTISSEMENT !
Après TOUT réglage, réparation ou entretien et
AVANT toute utilisation, assurez-vous que
l'ensemble du matériel de fixation est bien serré,
afin d'éviter tout risque de blessure ou de
dommage.Assurez-vous que la roulette anti-bascule
se trouve TOUJOURS à l'extérieur du volume de la
roue arrière.
Le dispositif anti-bascule DOIT toujours être fixé.
Étant donné que le dispositif anti-bascule est
proposé en option sur ce fauteuil roulant (vous
pouvez commander le fauteuil roulant avec ou sans
les dispositifs anti-bascule), Invacare recommande
fortement de commander le dispositif anti-bascule à
titre de garantie supplémentaire de sécurité pour
l'utilisateur du fauteuil roulant.
Le dispositif anti-bascule DOIT être complètement
enclenché et les boutons de déverrouillage doivent
entièrement ressortir des trous de réglage.
Assurez-vous que le dispositif anti-bascule soit réglé
sur le même trou de montage.
1651896-G
A
B
3.8.1 Installation/réglage du dispositif anti-
bascule simple
Installation du dispositif anti-bascule
D
Composant Description
A Châssis du fauteuil roulant
B Dispositifs anti-bascule
C Tubes de châssis arrière
D Boutons de déverrouillage
E Anti-bascule
F Roue anti-bascule
1. Enfoncez les boutons de déverrouillage et insérez les
dispositifs anti-bascule avec les roulettes anti-bascule
orientées en direction du plancher/sol jusqu'à ce que le
bouton de déverrouillage inférieur s'enclenche.
2. Mesurez la distance entre le bas des roulettes anti-bascule
et le sol/plancher.
AVERTISSEMENT !
RISQUE DE BASCULEMENT!
Réglez avec un médecin le jeu des capacités de
l'utilisateur et de la tierce-personne.
— Espacement recommandé entre le dessous
des roues anti-bascule et le sol de 30
à 50 mm.
— Ce dégagement pourrait être plus faible
pour garantir une meilleure sécurité à
l'utilisateur en cas de stabilité médiocre ou
d'utilisation d'un module de ajout.
3. Si la distance entre le dessous des roulettes anti-bascule et
le sol/plancher n'est pas comprise entre 30 et 50 mm,
réglez les dispositifs anti-bascule.
Assurez-vous que la roulette anti-bascule se trouve
TOUJOURS à l'extérieur du volume de la roue arrière
(50 mm minimum) ; reportez-vous à 3.8.3 Réglage
des dispositifs anti-bascule, page 22.
3 Montage
A
B
C
E
F
