3.1.4 Réglage de l´angle et de la hateur du repose-
jambes élévateur et de la profondeur/hauteur du
coussin appui-mollets
Réglage de l'angle du repose-jambes
Il existe neuf positions prédéfinies pour le réglage de l'angle.
1. Desserrez la molette et relevez-la d'une main tout en
soutenant le repose-jambes de l'autre main.
2. Choisissez l'une des neuf positions prédéfinies, relâchez la
manette dans la position souhaitée, puis serrez-la
fermement.
3. Si nécessaire, répétez les étapes 1 à 2 pour régler l'angle
de l'autre repose-jambes élévateur.
Réglage de la hauteur de la palette repose-pieds
1. Dévissez le boulon de blocage (clé Allen de 5 mm et clé de
10 mm).
Positionnez le repose-pied à la hauteur souhaitée.
Un dégagement de 50 mm entre le dessous de la
palette repose-pieds et le plancher/sol DOIT être
maintenu en permanence.
2. Si la distance entre le dessous du repose-pied et le
sol/plancher n'est pas de 50 mm au minimum, réglez le
tube du repose-pied en conséquence.
3. Fixez le tube du repose-pied à son support avec le boulon
de verrouillage, à l'aide d'une clé Allen de 5 mm et d'une
clé de 10 mm. Serrez à fond (5 Nm).
4. Si nécessaire, répétez les ÉTAPES 2 à 4 pour régler l'autre
repose-pied.

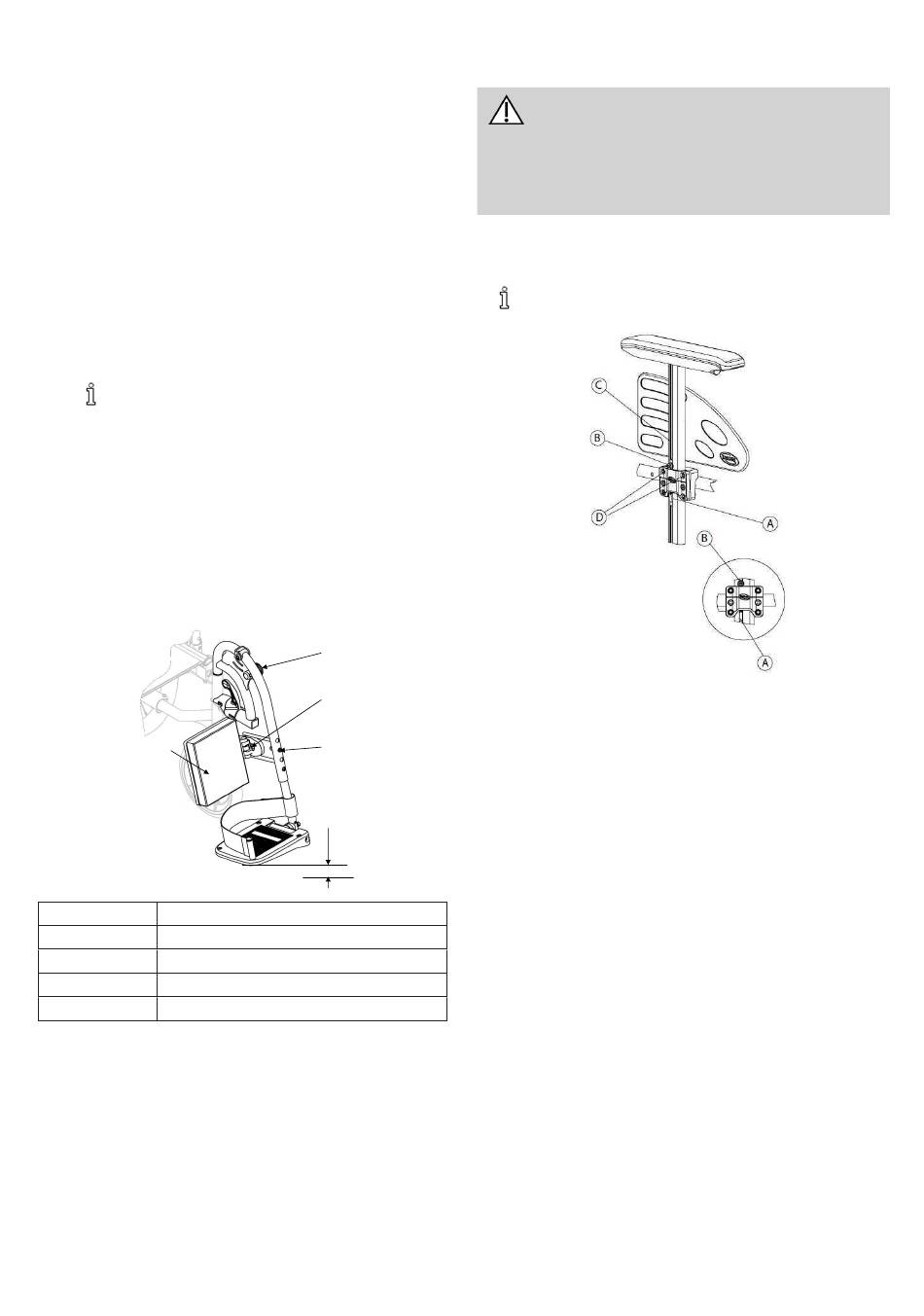

Réglage de la profondeur du coussin appui-mollets
D
Composant Description
A réglage de la hauteur
B Vis de verrouillage B (M6)
C Boulon de blocage A (M6)
Coussin appui-mollets
D
1. Retirez la vis de verrouillage B qui fixe le coussin appui-
mollets à son support.
2. Insérez la vis de verrouillage B dans l'un des trois trous du
support du coussin appui-mollets.
3. À l'aide de la vis de verrouillage B, fixez le coussin appui-
mollets à son support.
4. Si nécessaire, répétez les étapes 1 à 3 pour régler l'autre
coussin appui-mollets.
1651896-G
3.2 Accoudoirs
3.2.1 Démontage/installation et réglage des
accoudoirs amovibles (n° 1)
A
B 1. Appuyez sur le mécanisme de verrouillage A qui se trouve
C
2. Tirez sur le coussin ou poussez-le pour dégager l'accoudoir
3. Pour ajuster le niveau de difficulté ou de facilité à retirer
3.2.2 Réglage de la hauteur de l'accoudoir
> 50 mm
amovible
1. Retirez l'accoudoir amovible. Reportez-vous à 3.2.1
2. Desserrez la vis B (M6) dans la rainure C du tube
3. Déplacez l'accoudoir vers le haut ou vers le bas jusqu'à
4. Serrez fermement la vis B (M6).
5. Effectuez le même réglage des deux côtés.
6. Réinstallez l'accoudoir amovible. Reportez-vous à 3.2.1
AVERTISSEMENT !
Après TOUT réglage, réparation ou entretien et
AVANT toute utilisation, assurez-vous que
l'ensemble du matériel de fixation est bien serré,
afin d'éviter tout risque de blessure ou de
dommage.
Pour retirer l'accoudoir amovible, reprenez cette
procédure en sens inverse.
sur la face inférieure du support vertical de l'accoudoir (le
cas échéant).
du support.
l'accoudoir du support, serrez plus ou moins les 4 vis D
(M6).
Démontage/installation et réglage des accoudoirs
amovibles (n° 1), page 7.
d'accoudoir.
obtention de la hauteur souhaitée, tout en maintenant la
vis B (M6) en place (dans la partie supérieure du support).
Démontage/installation et réglage des accoudoirs
amovibles (n° 1), page 7
