AVERTISSEMENT !
Les (quatre ou deux) vis de montage doivent être
réglées à (deux ou quatre) trous d'intervalle pour
préserver l'intégrité du châssis.
— Respectez les paramètres d'usine liés au type
de dossier (standard « A » pour fixe, passif « B »
pour le dossier inclinable), reportez-vous aux
FIGURES 5.6 a et 5.6 b.
— Toute modification de l'une ou de plusieurs de
ces deux positions peut augmenter ou diminuer
la stabilité du fauteuil roulant.
— Un dispositif anti-bascule peut éventuellement
être installé afin de garantir la stabilité.
Reportez-vous à 3.8 Dispositifs anti-bascule,
page 21.
Lorsque la dernière position de réglage est utilisée, les
vis de montage existantes doivent être déplacées à
l'avant du support de canne de dossier. 4. Répétez les
étapes 1 à 3 pour l'autre plaque d'essieu.
les deux plaques d'essieu doivent être réglées dans la
même position. La tête des vis de montage inférieures
doit être dans la position extérieure.
AVERTISSEMENT !
La position longitudinale de l'axe des roues arrière
du fauteuil roulant par rapport à la position du
dossier peut affecter sa stabilité.
Une position avancée diminue la stabilité du fauteuil
roulant et augmente le risque de basculement vers
l'arrière, mais améliore sa maniabilité du fait d'une
meilleure position de préhension de la main
courante et d'un rayon de braquage court.
— Inversement, le décalage de l'axe des roues
arrière vers l'arrière augmente la stabilité du
fauteuil roulant et diminue le risque
d'inclinaison, mais réduit sa maniabilité.
— Selon les capacités de l'utilisateur et ses limites
en matière de sécurité, la diminution de la
stabilité peut être compensée par l'installation
d'un dispositif anti-bascule.

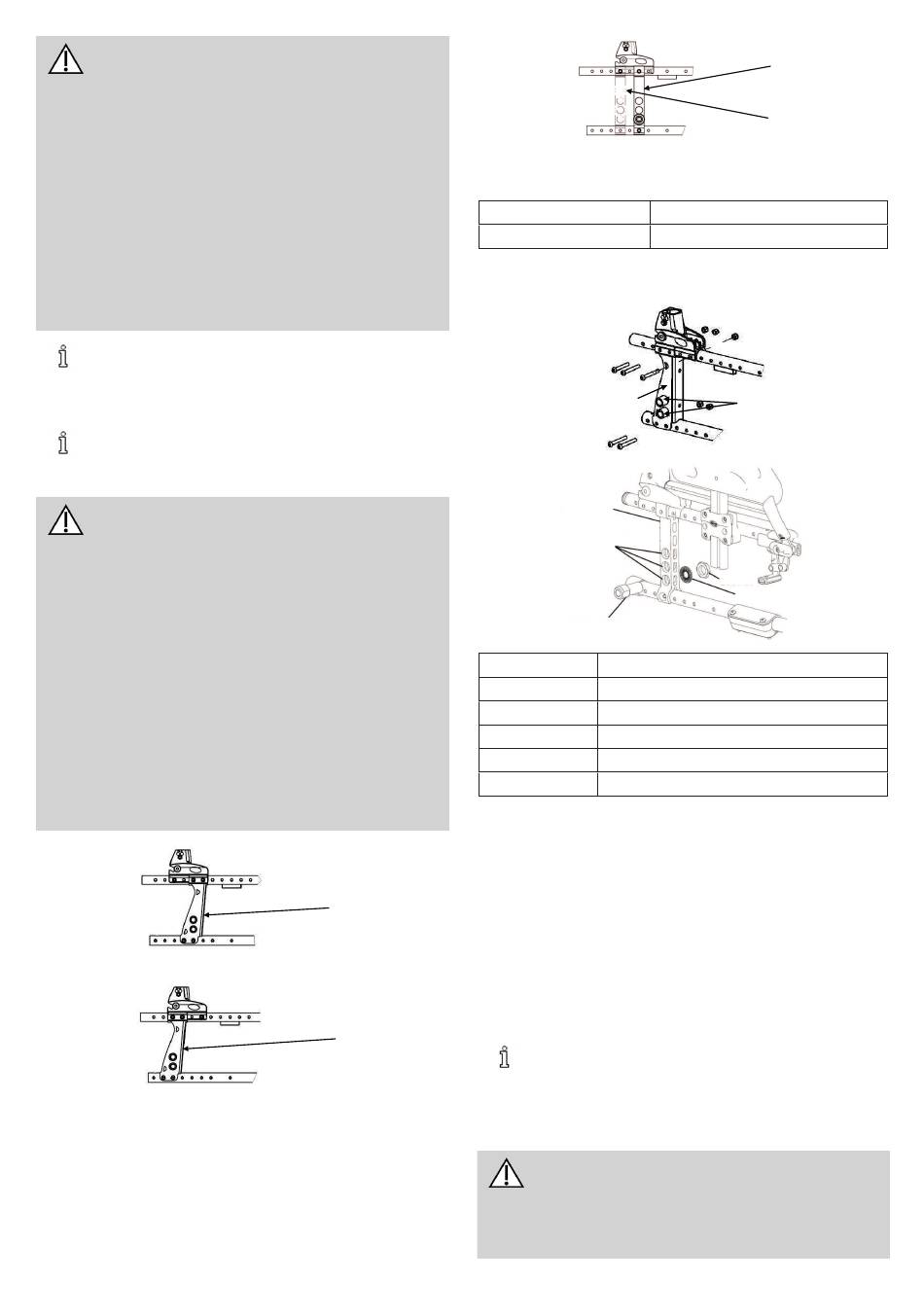

2 positions possibles de la platine de roue (quatre vis de
montage)
14
2 positions possibles de la platine de roue (deux vis de
montage)
Position A
Position B
3.4.6 Réglage de la hauteur de la roue arrière
Composant
A
B
C
D
E
1. Retirez la roue arrière. Reportez-vous à 3.4.1
2. Retirez le contre-écrou et la rondelle qui fixent le support
3. Alignez le support d'essieu sur l'un des deux ou trois trous
A
4. Fixez le support d'essieu à la plaque d'essieu, à la hauteur
5. Installez la roue arrière. Reportez-vous à 3.4.1
6. 3.4.1 Démontage/installation des roues arrière, page 11
B
3.4.7 Remplacement/réparation du pneu/chambre
à air de la roue arrière et de la roulette avant
Dossier fixe
Dossier inclinable
A
A
B
C
Description
Plaque d'essieu
de la hauteur de jambe
Support d'essieu
Rondelle
Contre-écrou
Démontage/installation des roues arrière, page 11.
d'essieu à la plaque d'essieu (si nécessaire).
de réglage de la plaque d'essieu.
souhaitée, au moyen du contre-écrou et de la rondelle (si
nécessaire).
Démontage/installation des roues arrière, page 11
les deux roues arrière doivent être réglées dans la
même position.
ATTENTION !
Comme pour tout autre véhicule, vérifiez
périodiquement l'état des roues et des pneus
(fissures, traces d'usure) et remplacez-les, si
nécessaire.
A
B
B
E
D
