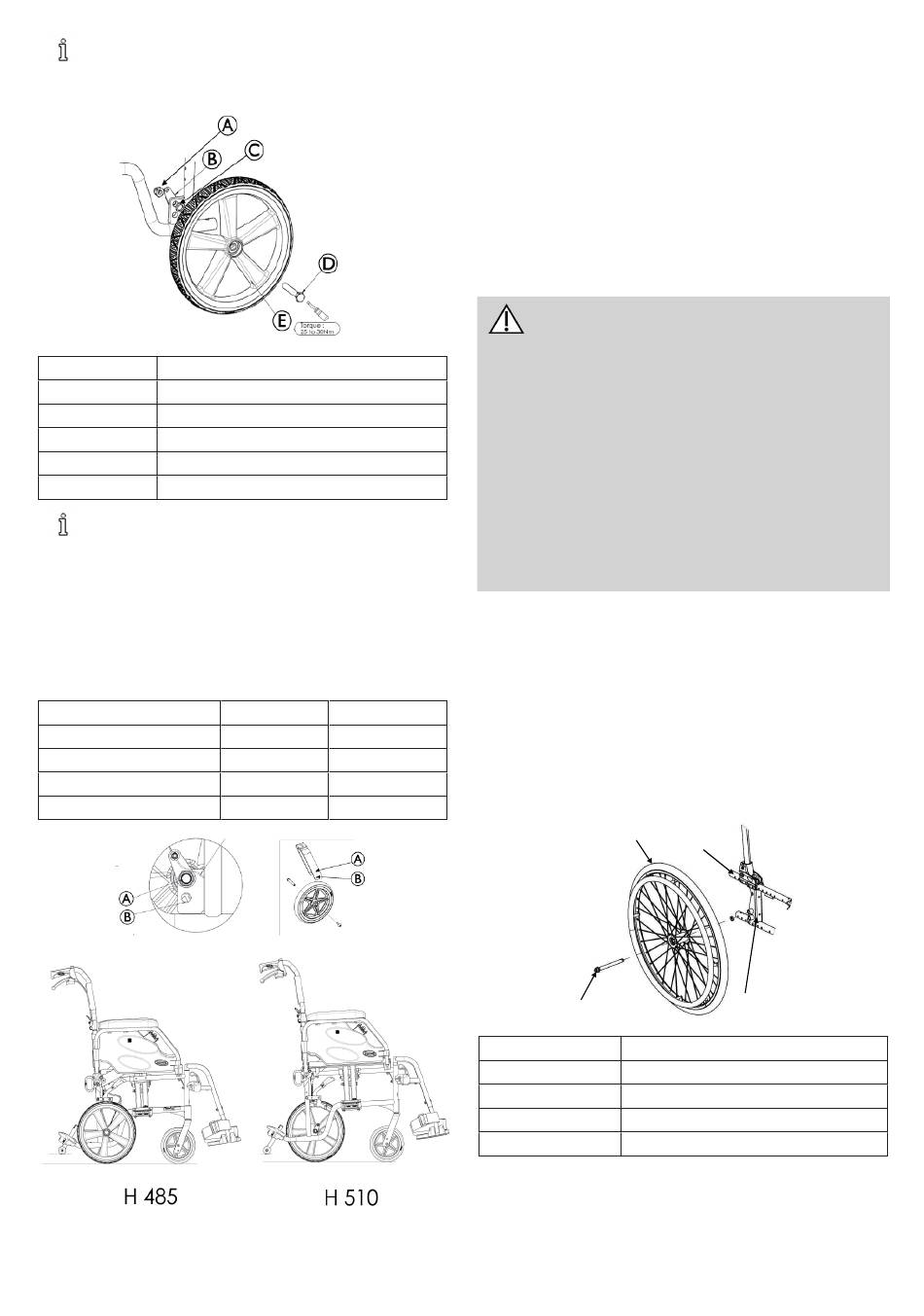

Les deux supports d'essieu doivent être réglés dans la
même position. La tête des vis de montage inférieures
doit être dans la position extérieure.
Composant Description
A Contre-écrou
B Rondelle
Entretoise
C
D Support
Roue
E
Pour obtenir la hauteur siège à sol souhaitée à l'avant
(pour plus de précisions, reportez-vous au paragraphe
Hauteur siège à sol), il est nécessaire d'effectuer une
ou deux des procédures suivantes:
Modification de la position de montage sur la fourche.
l
Reportez-vous à
Démontage/installation/repositionnement des roulettes
Modification du positionnement de la hauteur arrière.
l
Reportez-vous au tableau ci-dessous.
Inclinaison d'assise 3°
Hauteur d'assise
485 mm
510 mm
12
Roue arrière Roulette avant
12'' 7''
A A
B B
3.4.2 Axes à déverrouillage rapide
Démontage
1. Tenez le centre de la roue arrière et poussez la goupille de
l'axe à déverrouillage rapide.
2. Enfoncez à nouveau la goupille de l'axe à déverrouillage
rapide et retirez l'axe à déverrouillage rapide de la roue
arrière existante.
3. Retirez l'axe à déverrouillage rapide et la roue arrière du
support situé sur le châssis du fauteuil roulant.
4. Installez la nouvelle roue arrière ou la roue existante sur le
fauteuil roulant. Reportez-vous à 3 .4.1
Démontage/installation des roues arrière, page 11.
AVERTISSEMENT!
Vérifiez que la goupille de détente et les goupilles de
verrouillage de l'axe à déverrouillage rapide sont
complètement relâchées avant d'utiliser le fauteuil
roulant.
— Les goupilles de verrouillage DOIVENT dépasser
du moyeu de roue arrière pour un verrouillage
effectif.
— Veillez à ce que les goupilles de verrouillage
restent propres.
— Invacare recommande l'insertion des axes à
déverrouillage rapide avec l'extrémité tête vers
l'intérieur du fauteuil roulant afin d'empêcher
tout déverrouillage accidentel en cas de contact
pendant des activités de loisir.
Installation
1. Installez l'axe à déverrouillage rapide existant sur la
nouvelle roue arrière ou sur la roue arrière existante.
2. Reportez-vous au paragraphe Réglage des axes à
déverrouillage rapide si les goupilles de verrouillage ne
dépassent pas de la douille de l'axe ou si le jeu de la roue
arrière est trop important lors d'un déplacement d'arrière
en avant.
3. Installez la nouvelle roue arrière ou la roue arrière
existante et l'axe à déverrouillage rapide dans le support
sur le châssis du fauteuil roulant.
A
C
Composant Description
A Roue arrière
Châssis du fauteuil roulant
B
C Axe à déverrouillage rapide
Support d'essieu
D
B
D
